IFS0105S05

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IFS01系列, 4.50 → 5.50 V dc输入, 5V 直流输出, 1W
供应商型号: 2134125
供应商: 海外现货
标准整包数: 38

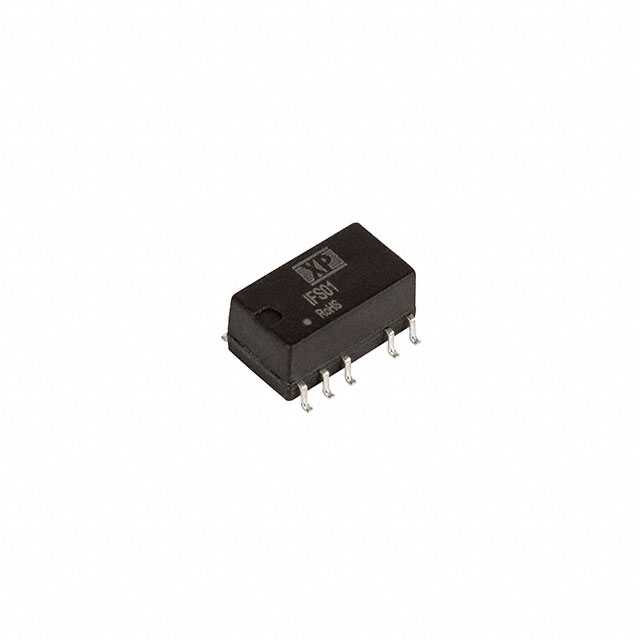

XP POWER DC-DC模块 IFS0105S05

IFS0105S05概述

    IFS01 Series DC-DC Converter

    1. 产品简介


    IFS01系列是XP Power公司推出的一款小型单输出隔离型DC-DC转换器,主要适用于分布式电源架构中的电压隔离需求。这些转换器体积小、效率高,适用于模拟电路、数字电路、数据电路和继电器电路等应用。它们具备1.5kV隔离电压、短路保护及宽工作温度范围等特性,确保在多种严苛环境下的可靠运行。

    2. 技术参数


    IFS01系列的主要技术参数如下:
    - 输入电压:4.5V ~ 5.5V
    - 输出电压:
    - 5V 输出:典型负载电流200mA
    - 9V 输出:典型负载电流111mA
    - 12V 输出:典型负载电流84mA
    - 最大输出电流:
    - 5V:200mA
    - 9V:111mA
    - 12V:84mA
    - 最大容性负载:
    - 5V:2400μF
    - 9V:1000μF
    - 12V:560μF
    - 效率:
    - 5V:82%
    - 9V:83%
    - 12V:83%
    - 输入电流:
    - 5V:270mA
    - 9V:241mA
    - 12V:241mA
    - 隔离电压:1500VDC
    - 工作温度范围:-40°C 到 +105°C
    - 存储温度范围:-55°C 到 +125°C
    - 封装形式:SMD DIP,尺寸为 0.52 x 0.335 x 0.285英寸(13.2 x 8.5 x 7.25 mm)

    3. 产品特点和优势


    IFS01系列具有以下独特功能和优势:
    - 紧凑设计:体积小,适合空间受限的应用。
    - 高效率:最高可达83%,满足各种电力需求。
    - 高隔离电压:提供1500VDC的隔离电压,确保安全运行。
    - 短路保护:具备连续短路保护功能,提高可靠性。
    - 宽温范围:工作温度范围从-40°C到+105°C,适合多种环境。

    4. 应用案例和使用建议


    IFS01系列常用于以下几个方面:
    - 电信设备:用于隔离不同电压等级的电路。
    - 工业控制:应用于需要高稳定性和高可靠性的控制系统。
    - 医疗设备:适合要求高隔离度的医疗设备。
    使用建议:
    - 确保输入电容值满足规定的最小值。
    - 负载应在10%以上以保持最佳效率。
    - 使用符合标准的焊接工艺,如IPC/JEDEC J-STD-020D.1。

    5. 兼容性和支持


    IFS01系列提供了广泛的兼容性:
    - 封装选项:支持SMD DIP封装,并提供卷带包装选项。
    - 认证标准:符合UL62368-1和IEC/EN62368-1的安全标准。
    - 支持服务:厂商提供3年保修期,并支持在线技术支持。

    6. 常见问题与解决方案


    - 问题1:过热
    - 解决方案:增加散热片或降低输入功率。

    - 问题2:输入电压不稳定
    - 解决方案:检查并调整输入电源,确保电压稳定在4.5V~5.5V范围内。

    - 问题3:输出电压波动
    - 解决方案:更换更稳定的输出电容,如4.7μF或更高容量的电容。

    7. 总结和推荐


    IFS01系列DC-DC转换器是一款高性能、高可靠性的小型转换器。它具备出色的隔离能力、高效率和宽工作温度范围。特别适合电信、工业控制和医疗设备等应用场合。总体来看,这款产品无论是在技术指标还是实际应用表现上都表现出色,推荐给对电源转换器有较高要求的用户。

IFS0105S05参数

参数
输出方式 Fixed
输出电流最大值 200mA
转换效率 -
特性 -
输入电压最大值 5.5V
输出总功率 1W
最大容性负载 -
开关频率 278KHz
输入电压最小值 4.5V
输出电压 5V
输出电压组数 1
类型 -
散热方式 -
长*宽*高 13.2mm(长度)*8.5mm(宽度)
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

IFS0105S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IFS0105S05数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IFS0105S05 IFS0105S05数据手册

IFS0105S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
