RDE2024S15

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, RDE20系列, 13 → 70 V 直流输入, 15V 直流输出, 20W
供应商型号: 1862872
供应商: 海外现货
标准整包数: 10

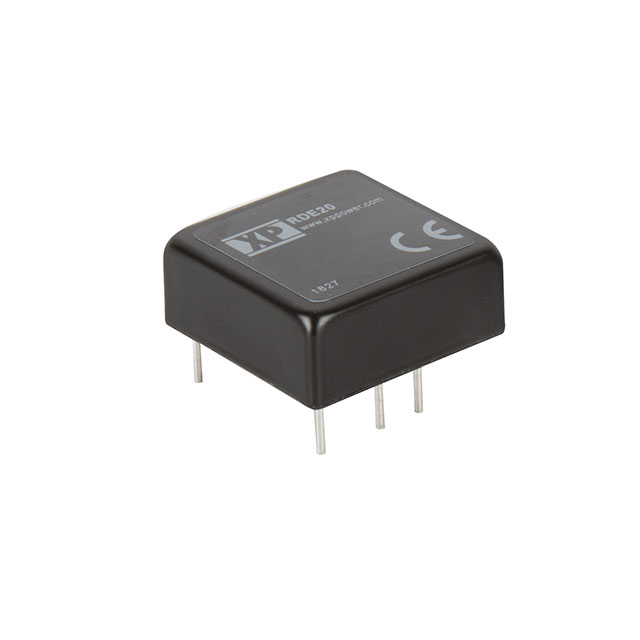

XP POWER DC-DC模块 RDE2024S15

RDE2024S15概述


    产品简介


    RDE20系列是XPPower公司推出的一系列宽输入电压范围的DC-DC转换器,适用于铁路应用。该系列产品提供了单输出和双输出两种型号,能够接受13-70 VDC和42-176 VDC的输入电压,从而满足不同场合的需求。RDE20系列具备高效率、宽温度范围操作能力和强大的电磁兼容性,确保其在铁路应用中的可靠性和稳定性。

    技术参数


    - 输入电压范围:13-70 VDC 和 42-176 VDC
    - 输出电压:3.3 V至30 VDC(根据具体型号)
    - 输出电流:最大可达4500 mA(视具体型号而定)
    - 效率:高达90%
    - 隔离电压:3000 VDC,持续60秒
    - 工作温度范围:-40°C 至 +100°C
    - 最大容性负载:7000 µF(视具体型号而定)
    - 远程开关控制:支持3.0 VDC到12.0 VDC的正逻辑控制
    - 过压保护:120%
    - 短路保护:连续触发并自动恢复
    - 重量:标准版为0.041 lb (19.0 g),带散热器版本为0.048 lb (22.0 g)

    产品特点和优势


    RDE20系列DC-DC转换器具有以下显著特点和优势:
    - 宽输入电压范围:能够适应各种输入条件,适用于铁路应用的标准要求。
    - 高效率:最高可达到90%,能够有效减少功耗,提高系统整体效率。
    - 强电磁兼容性:符合EN50121-3-2和EN50155等铁路应用标准,具备优异的电磁兼容性能。
    - 远程控制功能:支持通过正逻辑远程开启/关闭,方便系统管理和维护。
    - 高可靠性:具备过压、短路等多种保护机制,确保长期稳定运行。
    - 宽工作温度范围:可在极端温度条件下正常工作,满足工业级应用需求。

    应用案例和使用建议


    RDE20系列广泛应用于铁路车辆及其他需要稳定电源的工业设备中。例如,在列车的信号系统、控制系统及辅助电源中,RDE20可以提供稳定可靠的电源供应。对于具体使用,建议在设计时考虑:
    - 散热设计:由于RDE20在全功率状态下能承受的最大温度为55°C,因此建议在高温环境中增加散热措施,以避免因过热导致的性能下降。
    - 输入电容选择:建议使用CHEMI-CON KY 330 µF/100 V和BXF SERIES 100 µF/250 V的输入电容,以增强系统的抗干扰能力。
    - 电路保护:考虑到铁路应用的特殊环境,建议在电路设计中加入浪涌保护器,防止瞬态电压冲击对设备造成损害。

    兼容性和支持


    RDE20系列产品与其他符合铁路应用标准的电子元器件和设备兼容。XPPower公司为RDE20系列提供了长达三年的保修期,并且在技术支持方面有专业的团队随时准备解答用户疑问,提供必要的技术支持和维护服务。

    常见问题与解决方案


    - 问题:RDE20系列是否适合安装在高湿度环境中?
    - 解决方案:RDE20系列的工作湿度范围可达95%RH非冷凝,适用于大部分工业环境,但在极高湿度环境下建议采取额外的防护措施。
    - 问题:如何设置输出电压的修剪?
    - 解决方案:可通过调整电路中的电阻Rd和Ru来实现,具体的电阻值可根据表格中的建议进行选择。

    总结和推荐


    总体来看,RDE20系列DC-DC转换器是一款专为铁路应用和其他严苛工业环境设计的产品。它不仅拥有广泛的输入电压范围、高效率、优秀的电磁兼容性,还具备强大的保护机制,能够在各种复杂环境下稳定运行。因此,我们强烈推荐在需要高可靠性的工业应用中选用此款产品。

RDE2024S15参数

参数
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最小值 24V~48V(DC)
开关频率 -
输出电压组数 1
散热方式 -
输出总功率 -
输入电压最大值 70V
转换效率 -
输出电流最大值 1.33A
最大容性负载 -
输出方式 -
类型 -
输出电压 15V
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

RDE2024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

RDE2024S15数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER RDE2024S15 RDE2024S15数据手册

RDE2024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
