JTF1524D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, ±15V 直流输出, 15W
供应商型号: 2099489
供应商: element14
标准整包数: 1

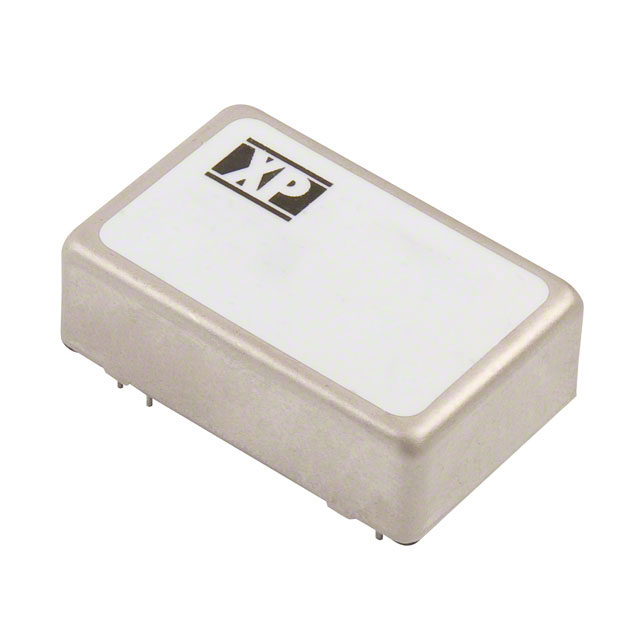

XP POWER AC-DC模块 JTF1524D15

JTF1524D15概述

    JTF系列电源转换模块技术手册

    产品简介


    JTF系列电源转换模块是一款高效能的直流到直流(DC-DC)转换器,提供多种输出电压选项,适用于各种工业和消费电子设备。该系列产品具备高功率密度、宽输入电压范围和良好的热管理能力,广泛应用于通信设备、服务器系统、医疗仪器和车载电子设备等领域。

    技术参数


    - 输入电压范围:9-36 VDC(24 V),18-75 VDC(48 V)
    - 输出电压:见技术手册表格
    - 功率输出:8-15 W
    - 效率:见技术手册表格
    - 最大输入电流:见技术手册表格
    - 工作温度范围:-40°C 至 +105°C
    - 隔离电压:1600 VDC
    - 启动延迟时间:20 ms 典型值
    - 瞬态响应时间:<3% 最大偏差,恢复至1% 以内时间为250 µs
    - 浪涌保护:24 V型号为50 VDC/100 ms,48 V型号为100 VDC/100 ms
    - 保护功能:过载、过压、短路保护及自动恢复功能
    - 安全认证:UL60950-1 & CAN/CSA C22.2 No. 60950-1

    产品特点和优势


    JTF系列转换器具备多个显著优势:
    - 高功率密度:在紧凑空间内提供高效的电能转换,提高系统整体性能。
    - 宽输入电压范围:适应多种不同供电环境,提升设备的通用性。
    - 强大的保护机制:内置多重保护功能确保长期稳定运行。
    - 良好的热管理能力:支持自然对流冷却,减少系统复杂度和成本。

    应用案例和使用建议


    该系列产品被广泛用于各种高压直流到低压直流转换场景,例如:
    - 电信基站:提供稳定的电源供应,确保设备不间断运行。
    - 医疗设备:高性能、高可靠性电源为关键设备提供保障。
    - 工业自动化:适应多种恶劣环境,满足严苛的应用需求。
    使用建议:
    - 确保散热良好,特别是在满负载条件下,以避免过热。
    - 在设计电路时,注意输入电压范围和输出电流匹配,防止过度消耗。
    - 考虑增加外部输入电容器(如330 µF/100 V)来增强系统稳定性。

    兼容性和支持


    - 兼容性:JTF系列与多种标准接口兼容,易于集成于现有系统中。
    - 支持:制造商提供详细的技术文档、应用指南及客户支持服务,确保用户能够顺利部署和使用。

    常见问题与解决方案


    1. 启动延迟时间较长:检查输入电压是否在规定范围内,调整负载条件。
    2. 效率低:确认负载是否接近额定值,优化电路设计。
    3. 保护功能误触发:确保输入电压和电流稳定,不超出规定范围。

    总结和推荐


    JTF系列电源转换模块以其高效、稳定、可靠的特点,在多个行业应用中表现出色。其宽泛的工作范围和多功能保护机制使其成为许多场合的理想选择。强烈推荐在需要高性能直流到直流转换的应用中使用该产品。

JTF1524D15参数

参数
开关频率 -
输入电压最大值 36V
输出电压组数 2
特性 Remote On/Off,OCP,OVP,SCP
输出总功率 15W
输出方式 -
散热方式 -
最大容性负载 -
转换效率 90%
类型 -
输入电压最小值 9V
输出电流最大值 500mA,500mA
输出电压 15V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1524D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1524D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1524D15 JTF1524D15数据手册

JTF1524D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
