IMM0212S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IMM系列, 9 → 18 V 直流输入, 12V 直流输出, 2W
供应商型号: 1672599
供应商: 海外现货
标准整包数: 20

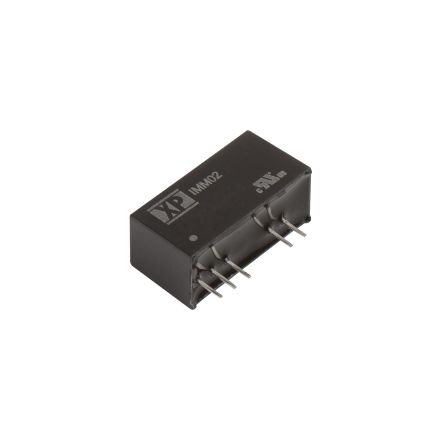

XP POWER DC-DC模块 IMM0212S12

IMM0212S12概述

    IMM02 Series DC-DC Converter

    1. 产品简介


    IMM02系列DC-DC转换器是XP Power公司生产的一款高性能电源模块。该系列产品设计用于满足医疗设备和其他需要高可靠性和安全标准的应用场合。IMM02系列支持单输出和双输出,提供2W的功率输出,采用SIP8封装形式。这款转换器具有广泛的输入电压范围(4.5-18V),适用于多种电源输入环境。通过严格的认证,如世界范围内的医疗批准,使得该产品特别适合于医疗和工业设备中使用。

    2. 技术参数


    - 输入电压范围: 4.5-9.0 V / 9.0-18.0 V
    - 输出电压: 单输出3.3V至15V,双输出±3.3V至±15V
    - 输出电流:
    - 单输出:最大606mA(3.3V),最小75mA
    - 双输出:最大±303mA(±3.3V),最小55mA
    - 隔离电压: 1500 VAC
    - 工作温度范围: -20°C 至 +100°C
    - 温度系数: 0.03%/°C
    - 效率: 最高达79%
    - MTBF: 1百万小时
    - 保修期: 3年
    - 重量: 约4.2克
    - 外形尺寸: 0.86 x 0.36 x 0.44英寸(21.85 x 9.2 x 11.1毫米)

    3. 产品特点和优势


    - 医疗认证: 具有世界范围内的医疗批准,适合在医疗环境中使用。
    - 双重输出: 支持单输出和双输出,满足不同的应用需求。
    - 宽输入电压范围: 适应不同类型的输入电源。
    - 高隔离度: 1500 VAC的输入到输出隔离电压,提高了安全性。
    - 高效能: 高达79%的转换效率,降低了能耗。
    - 坚固耐用: 在-20°C到+100°C的工作温度范围内都能正常工作。
    - 可靠性高: MTBF达到1百万小时,且提供3年的质保。

    4. 应用案例和使用建议


    IMM02系列DC-DC转换器广泛应用于医疗器械、通信设备、工业自动化等领域。例如,在医疗设备中,它能够稳定地为各种传感器供电,确保医疗数据的准确性和实时性。
    使用建议:
    - 保护措施: 使用外部滤波器以满足电磁兼容性要求(见应用说明)。
    - 散热考虑: 尽管支持自然对流冷却,但在高温环境下建议增加辅助散热措施。

    5. 兼容性和支持


    - 兼容性: 该产品可与标准SIP8封装的其他组件轻松集成。
    - 支持: XP Power公司提供了详尽的技术文档和应用指南,同时提供3年的质保服务。

    6. 常见问题与解决方案


    - Q: 转换器无法启动
    - A: 检查输入电压是否在规定的范围内,确认远程开关是否打开。
    - Q: 输出电压不稳定
    - A: 检查负载是否在规定范围内,确认输入电容是否正确连接。
    - Q: 超温保护触发
    - A: 确认散热措施到位,确保工作环境温度不超出规定范围。

    7. 总结和推荐


    IMM02系列DC-DC转换器是一款集高性能、高可靠性于一体的电源解决方案。其卓越的安全认证、宽广的输入电压范围和高效率使其成为医疗、通信和工业应用的理想选择。结合其详尽的技术支持和良好的市场口碑,我们强烈推荐使用这一产品。
    通过上述分析,我们可以看出IMM02系列在众多方面表现优异,是值得信赖的选择。

IMM0212S12参数

参数
输入电压最小值 9V
开关频率 1MHz
类型 -
转换效率 79%
散热方式 -
输出电压 12V
输出总功率 2W
特性 Remote On/Off,OCP,OVP,SCP
最大容性负载 -
输出电压组数 1
输出方式 Fixed
输入电压最大值 18V
输出电流最大值 167mA
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

IMM0212S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IMM0212S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IMM0212S12 IMM0212S12数据手册

IMM0212S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
