首页  >  产品百科  >  JTR1024S12

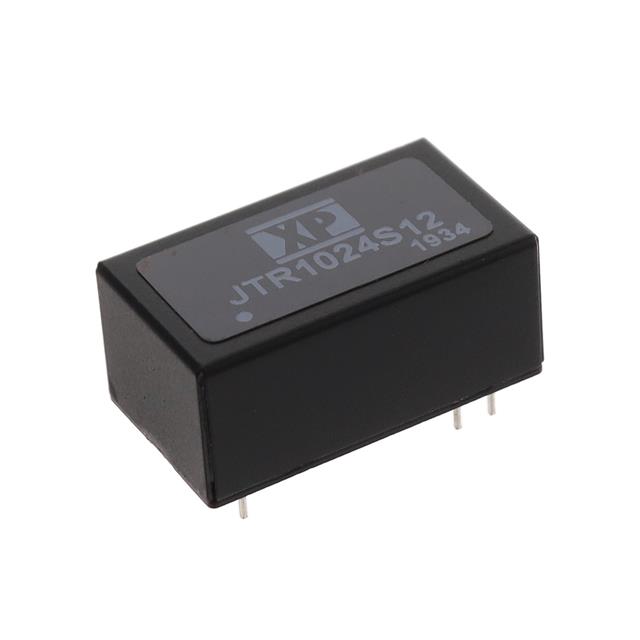

JTR1024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, 9→ 36 V 直流输入, 12V 直流输出, 10W
供应商型号: 1470-4881-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JTR1024S12

JTR1024S12概述

    JTR10 Series DC-DC Converter 技术手册

    产品简介


    JTR10系列是来自XPPower的一款直流-直流转换器。它提供了受控的单输出(3.3至30VDC)和双输出(±12VDC 和 ±15VDC),适合广泛的应用领域,如工业控制、医疗设备和通信设备等。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
    |
    | 输入电压范围 | VDC | 9.0 | 24.0 | 36.0 | 标称值:24V |
    | 输出电压 | VDC | 3.3 | 见表格 | 30 | 见模型和额定值表 |
    | 输出电流(满载)| mA | 见表格 | 见表格 | 见表格 | 见模型和额定值表 |
    | 输入电流(满载)| mA | 见表格 | 见表格 | 见表格 | 见模型和额定值表 |
    | 效率 | % | 87 | 见表格 | 88 | 见模型和额定值表 |
    | 工作温度范围 | °C | -40 | 25 | 85
    | 储存温度范围 | °C | -55 125
    | 案例温度 | °C 105

    产品特点和优势


    JTR10系列具有以下显著特点:
    - 宽输入电压范围(9到36V或18到75VDC),使其适用于多种电源环境。
    - 高效率(高达87%),有效降低能耗并提高系统整体性能。
    - 输出电压调节范围为±10%,适合灵活的电压需求。
    - 满功率至70°C的工作温度范围,适应恶劣环境。
    - 满足安全标准IEC/UL/cUL 62368-1,并通过EN55032 class A电磁兼容性测试。

    应用案例和使用建议


    典型应用场景包括工业自动化控制系统、医疗设备和通信设备等。在使用时,需注意确保输入电压在规定范围内,并根据实际应用选择合适的输出电压和电流模型。例如,在需要更高稳定性的环境中,可使用具有更高精度的输出电压型号。此外,为提高系统的抗干扰能力,可在输入端增加电容滤波和瞬态电压抑制器(TVS)。

    兼容性和支持


    JTR10系列转换器在与不同类型的设备连接时表现良好,适用于各种工业和商业环境。制造商提供三年质保,并确保符合国际安全和电磁兼容性标准。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    解决方法:检查输入电压是否在允许范围内,确保负载均衡。如有必要,调整输出电压调节电阻。
    2. 问题:输入电流过高。
    解决方法:检查输入电路是否有短路现象。如发现异常,应及时修复或更换相关组件。
    3. 问题:过热保护激活。
    解决方法:改善散热条件,确保工作温度不超过规定值。

    总结和推荐


    总体而言,JTR10系列DC-DC转换器凭借其高效率、宽输入范围和良好的稳定性,非常适合各种复杂的应用环境。其优异的性能和长寿命使其在市场上具有较强的竞争力。因此,我们强烈推荐使用此产品,尤其是在对可靠性和性能要求较高的应用中。

JTR1024S12参数

参数
输出电压 12V
开关频率 -
输出电流最大值 833mA
输出电压组数 1
散热方式 -
特性 OCP,SCP
类型 -
输入电压最大值 36V
输出总功率 -
转换效率 87%
最大容性负载 -
输出方式 -
输入电压最小值 9V~36V(DC)
长*宽*高 23.8mm*13.7mm*10.2mm
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTR1024S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTR1024S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTR1024S12 JTR1024S12数据手册

JTR1024S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.888 ¥ 258.494
5+ $ 29.9624 ¥ 250.7478
10+ $ 29.0368 ¥ 243.0017
25+ $ 27.7992 ¥ 232.6446
100+ $ 25.9481 ¥ 217.1532
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 258.49
