首页  >  产品百科  >  IEQ0548S24

IEQ0548S24

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEQ系列, 18 → 75 V 直流输入, 24V 直流输出, 5W
供应商型号: 2679762
供应商: 海外现货
标准整包数: 1

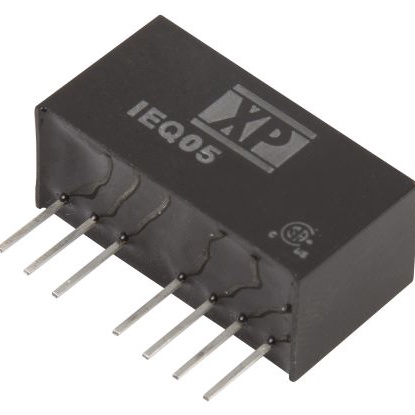

XP POWER DC-DC模块 IEQ0548S24

IEQ0548S24概述

    IEQ05 Series DC-DC Converter

    1. 产品简介


    IEQ05系列直流-直流转换器是XPPower公司推出的高效能电源转换解决方案。它适用于需要紧凑设计、宽输入电压范围以及高隔离度的应用场景。此系列转换器提供单路和双路输出版本,具有高效率和卓越的可靠性,广泛应用于通信、工业控制、医疗设备及各种嵌入式系统中。

    2. 技术参数


    IEQ05系列直流-直流转换器的技术参数如下:
    - 输入电压范围: 4.5-18 V, 9-36 V, 18-75 V
    - 输出电压:
    - 单输出: 3.3 V, 5 V, 12 V, 15 V, 24 V
    - 双输出: ±12 V, ±15 V
    - 最大输出电流:
    - 单输出: 最大 1075 mA (取决于输入电压)
    - 双输出: ±209 mA (取决于输入电压)
    - 最大容性负载: 1000 µF (单输出), ±100 µF (双输出)
    - 效率: 最高可达84%
    - 工作温度范围: -40°C 至 +90°C
    - 隔离电压: 1500 VDC
    - 输入电流:
    - 额定输入电压时典型值为2.5 mA(远程关断时)
    - 尺寸: 0.86 x 0.37 x 0.44英寸 (21.8 x 9.3 x 11.2毫米)

    3. 产品特点和优势


    - 宽输入电压范围: 4:1输入电压范围确保了广泛的适用性。
    - 紧凑封装: 采用SIP8封装,体积小巧,适合空间受限的应用。
    - 高隔离度: 1500 VDC隔离电压提高了安全性和抗干扰能力。
    - 远程启停功能: 通过一个外部电阻实现远程启停控制,增加了灵活性。
    - 长时间保修: 提供3年质保。

    4. 应用案例和使用建议


    应用场景:
    - 通信设备: 提供稳定可靠的电源供应。
    - 工业控制: 能够适应严苛的工作环境。
    - 医疗设备: 高可靠性和低噪声使其成为医疗设备的理想选择。
    使用建议:
    - 在安装过程中确保良好的散热设计以维持最佳性能。
    - 使用适当的外部电容器以改善启动和瞬态响应。
    - 对于需要低纹波和噪声的应用,可以考虑使用更高品质的陶瓷电容器。

    5. 兼容性和支持


    - 兼容性: 与市面上多数控制器和传感器兼容。
    - 支持服务: XPPower公司提供全面的技术支持,包括详细的用户手册和快速响应的客户支持。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在额定范围内,并确保外部电容正确连接。
    - 问题: 启动时输出电流不足。
    - 解决方案: 确认输入电压达到额定值,并适当增加输入电容以提高启动性能。
    - 问题: 散热不佳导致过热。
    - 解决方案: 保证良好的散热设计,避免长时间满载运行在高温环境下。

    7. 总结和推荐


    综上所述,IEQ05系列直流-直流转换器凭借其宽输入电压范围、高效率和紧凑设计,在多种应用场景中表现出色。其远程启停功能和高隔离度进一步提升了其在严苛环境下的可靠性。强烈推荐给需要高性能电源解决方案的设计工程师和技术人员。

IEQ0548S24参数

参数
转换效率 82%
输入电压最小值 48V(DC)
输出电压组数 1
输出电流最大值 209mA
输出方式 -
开关频率 -
输出总功率 -
输入电压最大值 75V
散热方式 -
输出电压 24V
特性 Remote On/Off,SCP
最大容性负载 -
类型 -
长*宽*高 21.8mm(长度)*9.3mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEQ0548S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEQ0548S24数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEQ0548S24 IEQ0548S24数据手册

IEQ0548S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
