JSE0824S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSE08系列, 18 → 36 V 直流输入, 24V 直流输出, 8W
供应商型号: 1470-3547-ND
供应商: Digi-Key
标准整包数: 1

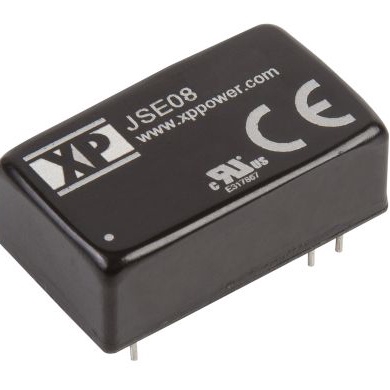

XP POWER AC-DC模块 JSE0824S24

JSE0824S24概述

    JSE08 Series DC-DC Converter 技术手册概览



    1. 产品简介



    JSE08系列DC-DC转换器是专为多种工业应用设计的电源解决方案。它提供受控的单输出和双输出选项,具有宽输入电压范围(2:1),可满足从9V到75V的各种输入需求。该系列产品采用了DIP16封装,具有1500 VDC的绝缘电压等级,能够在广泛的温度范围内(-40°C至+105°C)稳定工作,同时通过了信息技术设备安全认证。


    2. 技术参数



    - 输入电压范围:9-18V, 18-36V, 36-75V
    - 输出电压:3.3V, 5V, 12V, 15V, 24V(单输出);±12V, ±15V(双输出)
    - 输出电流:最大输出电流可达1600mA
    - 效率:最高可达86%
    - 绝缘电压:1500 VDC
    - 尺寸:0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0 mm)
    - 重量:约0.013磅(6.1克)


    3. 产品特点和优势



    JSE08系列转换器的特点在于其高功率密度、金属外壳和长达3年的保修期。这些特性使得它非常适合在严苛的工业环境中使用。其出色的隔离性能(1500 VDC)使其适用于需要电气隔离的应用场景,例如医疗设备和电信设备。此外,该产品的负载调节性能优良,保证了稳定的输出电压。


    4. 应用案例和使用建议



    JSE08系列转换器广泛应用于信息技术设备、医疗仪器、通信系统等领域。例如,在医疗成像设备中,由于需要高度的电气隔离以防止电流泄漏,JSE08系列转换器可以提供可靠稳定的电源。在使用时,建议根据具体应用需求选择合适的输出电压和电流型号,并确保输入电容不超过手册中规定的最大值。对于瞬态响应要求较高的应用,建议使用外部电容器以优化性能。


    5. 兼容性和支持



    JSE08系列转换器与其他标准电子元器件具有良好的兼容性,且制造商提供了详尽的技术支持文档,包括安装指南和故障排除手册。此外,产品的安全性得到了多家国际机构的认可,如IEC60950-1、UL/cUL60950-1等。


    6. 常见问题与解决方案



    - 问题1:设备启动后没有输出电压
    - 解决方案:检查输入电压是否在规定范围内,确认输入电容未超过最大值。
    - 问题2:输出电压波动大
    - 解决方案:检查负载变化情况,确认是否存在过载。若无过载,可能需要更换外部电容器。
    - 问题3:转换器过热
    - 解决方案:确保设备处于自然对流冷却条件下运行,并避免长时间满载工作。


    7. 总结和推荐



    总体而言,JSE08系列DC-DC转换器是一款高性能、多功能的产品,尤其适合需要高可靠性和电气隔离的应用场景。其卓越的性能和良好的兼容性使其在市场上具备很强的竞争力。强烈推荐在需要高效率和高可靠性电源的设备中使用此款转换器。

JSE0824S24参数

参数
输出电流最大值 335mA
输出方式 DC-DC
输入电压最小值 24V(DC)
输入电压最大值 36V
转换效率 86%
特性 SCP,UVLO
输出电压 24V
输出总功率 -
开关频率 -
最大容性负载 -
散热方式 -
输出电压组数 1
类型 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSE0824S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSE0824S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSE0824S24 JSE0824S24数据手册

JSE0824S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.9296 ¥ 256.3291
5+ $ 30.004 ¥ 248.6582
10+ $ 29.0784 ¥ 240.9872
25+ $ 27.8408 ¥ 230.7306
100+ $ 25.9793 ¥ 215.3035
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 256.32
直接购买
加入购物车
