IH0515D

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IH系列, 4.5 → 5.5 V 直流输入, ±15V 直流输出, 2W
供应商型号: 8727910
供应商: 海外现货
标准整包数: 1

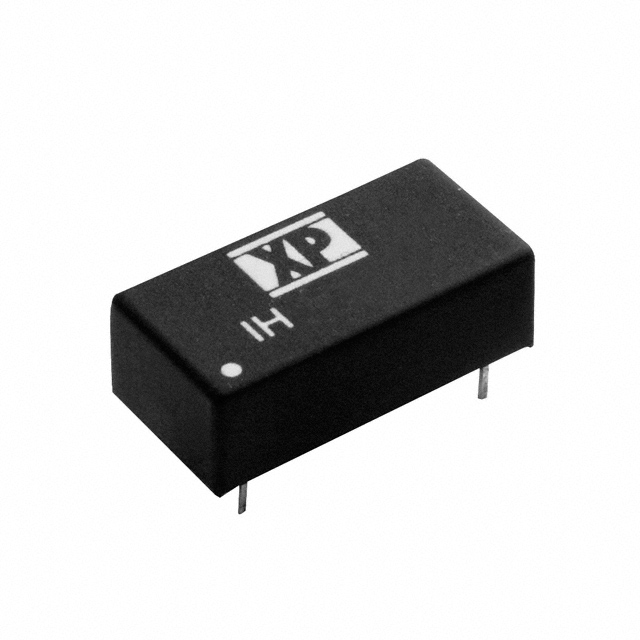

XP POWER DC-DC模块 IH0515D

IH0515D概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品为IH系列双输出电源模块,适用于各种需要隔离电源的应用场合,如工业自动化、医疗设备、通信系统等。产品提供标准的1000 VDC隔离电压,也可选配更高的3000 VDC至6000 VDC隔离电压。每个型号都配备了宽泛的输入电压范围和高效率,能够在极端工作温度条件下可靠运行。

    2. 技术参数


    - 输入电压范围:±10%
    - 输入反射电流:20 mA pk-pk 通过 12 μH 电感
    - 输入纹波电流:5 Hz 至 20 MHz
    - 输出电压范围:多个型号可供选择,具体见下表
    - 最大负载:无限制(某些型号)
    - 效率:最高可达82%
    - 隔离电压:1000 VDC(可选配3000 VDC至6000 VDC)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +125°C
    - 最大壳温:100°C
    - 平均无故障时间:>1.1 MHrs
    - 保修期:3年
    | 输入电压 | 输出电压 | 输出电流 | 效率 | 型号编号 |

    | 5 VDC | ±3.3 V | ±200 mA | 65% | IH0503S |
    | 5 VDC | ±5.0 V | ±200 mA | 72% | IH0505S |
    | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 双重输出设计:能够同时提供两种不同电压输出,极大提高了灵活性。
    - 多种封装形式:提供SIP和DIP封装,易于集成到各种电路板上。
    - 宽广的工作温度范围:-40°C 至 +85°C,适应严苛的工业环境。
    - 高可靠性:平均无故障时间超过1.1 MHrs,适合长期稳定运行。
    - 高标准隔离:提供1000 VDC至6000 VDC的隔离电压选项,有效防止电磁干扰和短路事故。

    4. 应用案例和使用建议


    该电源模块广泛应用于需要隔离电源的场景,例如医疗设备、通信基站、工业自动化控制系统等。根据实际应用需求,可以灵活选择不同的输入电压和输出电压组合。
    - 使用建议:在使用过程中,注意保持良好的散热环境,以确保电源模块的正常运行。避免长时间在空载状态下运行,以防不满足所有规格要求。


    5. 兼容性和支持


    - 兼容性:可与标准的SIP和DIP插槽兼容,方便替换现有的电源模块。
    - 支持和服务:厂商提供3年的质保服务,并提供技术支持以解决客户可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:空载时电源无法正常启动。
    - 解决方案:增加最小负载电阻,保证达到最小负载要求。

    - 问题:输出电压不稳定。
    - 解决方案:检查输入电压波动是否超出允许范围,确保连接正确且没有短路。

    7. 总结和推荐


    IH系列电源模块以其高效能、高可靠性、多样化的设计而受到广泛欢迎。对于需要隔离电源的场合,这些电源模块提供了完美的解决方案。我们强烈推荐这些产品用于各类工业和商业应用,尤其是在需要高度可靠性的环境中。

IH0515D参数

参数
散热方式 -
输出方式 -
输出电压组数 2
最大容性负载 -
转换效率 80%
输出总功率 2W
输入电压最小值 4.5V
开关频率 -
输出电流最大值 66mA,66mA
特性 -
类型 -
输出电压 15V
输入电压最大值 5.5V
长*宽*高 20.32mm(长度)*10.16mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IH0515D厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IH0515D数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IH0515D IH0515D数据手册

IH0515D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.6159
5+ ¥ 68.6159
10+ ¥ 60.382
50+ ¥ 60.382
100+ ¥ 60.382
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.61
