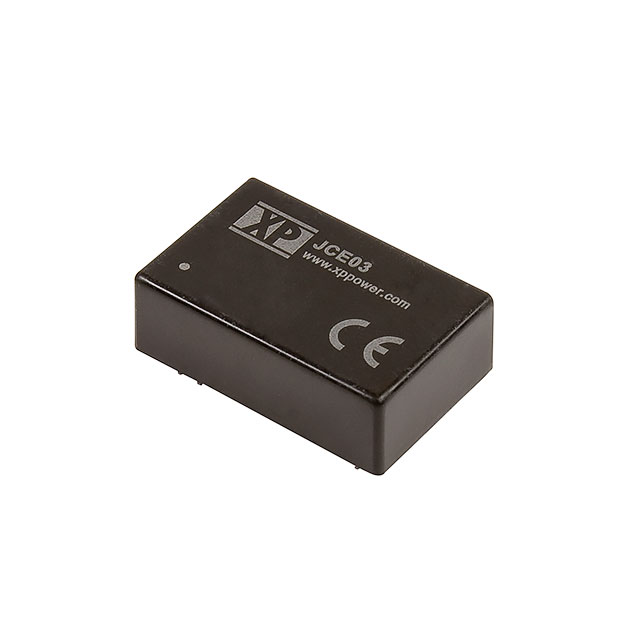

JCE0348D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 36 → 75 V 直流输入, ±12V 直流输出, 3W
供应商型号: 1470-2914-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCE0348D12

JCE0348D12概述

    JCE03 系列 DC-DC 转换器:技术手册概览



    1. 产品简介



    JCE03系列是XP Power公司设计的紧凑型DC-DC转换器,采用DIP24塑料封装。该系列转换器具有广泛的输入电压范围(12V、24V、48V),支持单输出和双输出版本。主要功能包括隔离电源、全调节输出和宽温度适应能力,广泛应用于工业自动化、医疗设备、通信系统等领域。


    2. 技术参数



    - 输入电压范围:
    - 9-18VDC(12V)
    - 18-36VDC(24V)
    - 36-75VDC(48V)

    - 输出电压和电流(以JCE0312S05为例):
    - 输出电压:5.0V
    - 输出电流:满载600mA
    - 输入电流(满载):325mA
    - 最大容性负载:470μF
    - 效率:78%

    - 其他关键参数:
    - 隔离电压:1500VDC(可选3000VDC)
    - 初始设置精度:±2%
    - 线性调节率:±0.5%
    - 负载调节率:±1.2%
    - 跨调节率:±5%
    - 温度系数:0.02%/°C
    - 开关频率:330kHz
    - 功率密度:7.5W/in³
    - MTBF:800kh


    3. 产品特点和优势



    JCE03系列的主要优势包括:
    - 宽输入电压范围:支持2:1输入范围,适用于多种电源配置。
    - 高隔离电压:1500VDC的标准隔离,加上可选的3000VDC隔离,提供更高的安全性和可靠性。
    - 高效率:最高可达81%,减少了能量损失。
    - 宽工作温度范围:-40°C到+100°C,适合各种严苛环境。
    - 无需最小负载:灵活的应用灵活性,降低了设计复杂度。


    4. 应用案例和使用建议



    - 应用案例:在工业自动化控制系统的电源部分,为传感器、执行器等提供稳定的电源。在医疗设备中用于电池充电及辅助电源。
    - 使用建议:根据具体的应用需求选择合适的输入电压和输出电压组合。注意安装外部滤波电容器,特别是当输入电压较高时,以减小电磁干扰(EMI)。


    5. 兼容性和支持



    - 兼容性:JCE03系列转换器与市面上常见的电源管理芯片兼容,可用于各类电子设备中。
    - 支持与维护:XP Power提供长达三年的质保服务,并附带详细的应用指南和故障排查手册,确保用户在使用过程中得到全面的支持。


    6. 常见问题与解决方案



    - 问题1:开机时设备无反应。
    - 解决方法:检查输入电压是否在规定范围内,确认所有连接正确且稳固。
    - 问题2:输出电压不稳定。
    - 解决方法:检查负载电流是否超限,查看是否存在过热问题,必要时调整散热措施。
    - 问题3:设备温度过高。
    - 解决方法:增加散热装置,如风扇或散热片;检查工作环境温度是否超出额定范围。


    7. 总结和推荐



    JCE03系列DC-DC转换器以其宽输入电压范围、高隔离电压、高效率和宽温度范围等优势,成为工业、医疗、通信等领域理想的选择。我们强烈推荐这一高性能的电源转换解决方案,适用于对电源稳定性和可靠性要求高的场合。

JCE0348D12参数

参数
特性 SCP
散热方式 -
输出方式 -
最大容性负载 -
输出电流最大值 125mA,125mA
类型 -
输出总功率 -
开关频率 -
输出电压组数 2
转换效率 81%
输出电压 12V
输入电压最小值 48V(DC)
输入电压最大值 75V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
