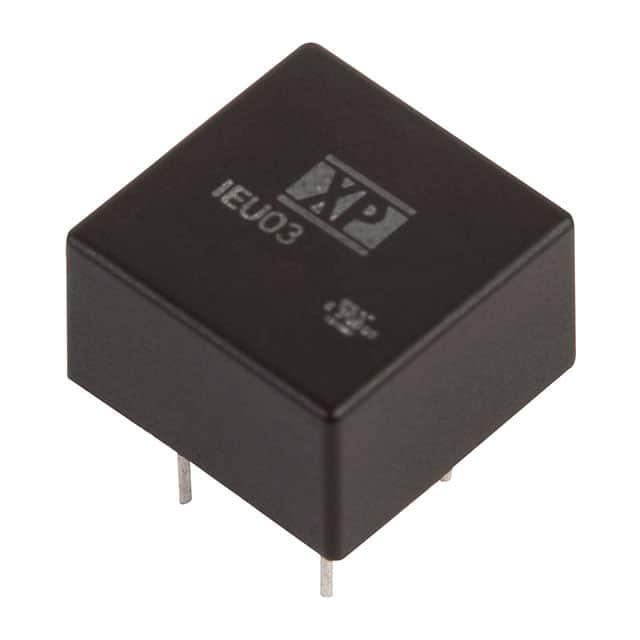

IEU0312S12

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IEU03系列, 9 → 18 V 直流输入, 12V 直流输出, 3W
供应商型号: 1470-3620-ND
供应商: Digi-Key
标准整包数: 1
XP POWER DC-DC模块 IEU0312S12

IEU0312S12概述

    IEU03 系列 DC-DC 转换器:高效可靠的电源解决方案

    产品简介


    IEU03 系列是一款高性能的单双输出 DC-DC 转换器,专为多种电子设备提供稳定的直流电压转换而设计。该系列转换器具有紧凑的 DIP8 封装,能够实现从 4.5V 到 75V 的宽范围输入电压转换,提供 3W 的功率输出。适用于信息技术(ITE)设备、通信系统、工业自动化及医疗设备等领域。

    技术参数


    - 输入电压范围:
    - 4.5 - 10V
    - 9 - 18V
    - 18 - 36V
    - 36 - 75V
    - 输出电压:3.3V 至 30VDC
    - 输出电流:单路最大 600mA,双路最大 ±300mA
    - 效率:最高可达 87%
    - 隔离度:1500VDC 输入到输出隔离
    - 工作温度:-40°C 至 +95°C
    - 尺寸:0.55 x 0.55 x 0.31 英寸 (14.0 x 14.0 x 8.0 mm)
    - 重量:约 0.008 磅 (3.9 克)
    - 输入电压纹波:最大 70mV 峰峰值
    - 过载保护:高达 170%
    - 短路保护:连续且自动恢复
    - 浪涌保护:1 秒 12VDC
    - EMI 规范:符合 EN55022 Class A 标准

    产品特点和优势


    - 2:1 输入范围:提供更广泛的输入电压适应能力,增强了设备的通用性。
    - 1500VDC 隔离:确保了安全性和可靠性,尤其在高压环境中。
    - 高效率:最高达 87%,在多种负载条件下均能保持高效率。
    - 紧凑封装:DIP8 封装使安装和布局更加便捷。
    - 宽温度范围:-40°C 至 +95°C,适应严苛的工作环境。

    应用案例和使用建议


    - 应用案例:广泛应用于信息技术设备、通信系统、工业自动化及医疗设备。
    - 使用建议:
    - 在高湿度环境下使用时,确保设备良好通风以防止冷凝。
    - 在高振动环境中使用时,考虑增加额外的固定措施。
    - 确保外部输入电容型号正确,推荐使用 CHEMI-CON KY 220µF/100V。

    兼容性和支持


    - 兼容性:IEU03 系列与其他标准电子元件兼容,便于集成到现有系统中。
    - 支持:XPPower 提供 3 年质保,并提供详尽的技术文档和支持服务。

    常见问题与解决方案


    - 问题一:输出电压不稳定。
    - 解决办法:检查输入电压是否在额定范围内,调整外部输入电容至推荐值。

    - 问题二:设备过热。
    - 解决办法:确保良好的散热条件,减少负载或提高空气流通。

    总结和推荐


    IEU03 系列 DC-DC 转换器以其高效、可靠和多功能的特点,成为众多电子设备的理想选择。其宽输入电压范围、高隔离度和宽温度范围使其在各种恶劣环境中都能稳定运行。强烈推荐在需要高效、可靠电源转换的应用中使用此产品。
    通过以上全面的分析和总结,IEU03 系列 DC-DC 转换器无疑是一款值得信赖的选择。

IEU0312S12参数

参数
转换效率 87%
散热方式 -
最大容性负载 -
输入电压最小值 9V~18V(DC)
特性 OCP,SCP
类型 -
开关频率 -
输出总功率 -
输出电压组数 1
输入电压最大值 18V
输出电压 12V
输出电流最大值 250mA
输出方式 -
长*宽*高 14mm(长度)*14mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IEU0312S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IEU0312S12数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IEU0312S12 IEU0312S12数据手册

IEU0312S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
