HDS1500PS48

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 1.5kW开关电源, 48V 直流输出电压 31.3A输出电流, 1输出点
供应商型号: 1470-2678-ND
供应商: Digi-Key
标准整包数: 1

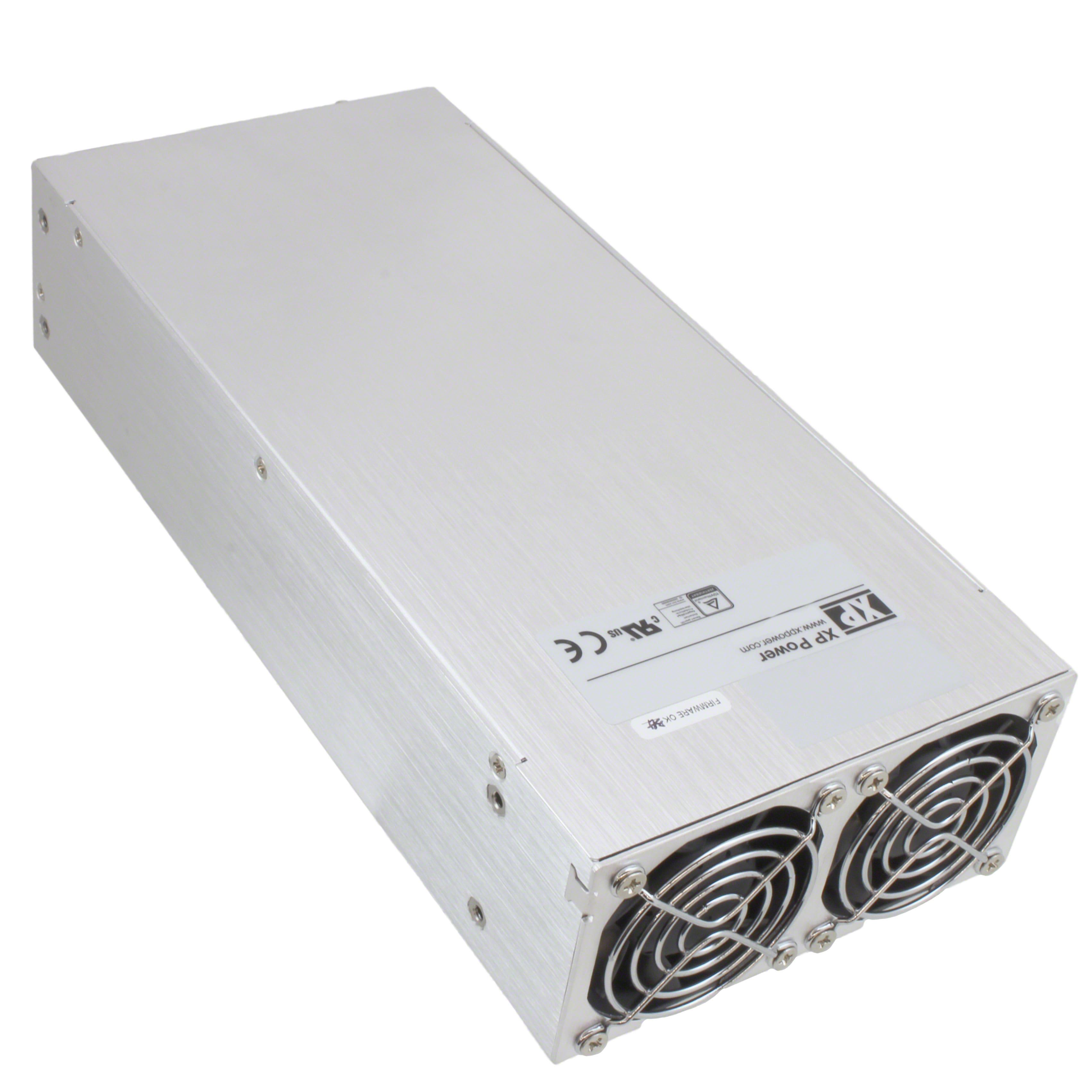

XP POWER AC-DC模块 HDS1500PS48

HDS1500PS48概述

    HDS1500 Series AC-DC Power Supplies

    1. 产品简介


    HDS1500系列交流直流电源适配器是一款高效率、高功率密度的产品,适用于各种工业和商业应用。它提供了多种输出电压选项(12VDC至60VDC),能够满足不同应用场景的需求。通过电阻、电压或I²C总线可编程的输出电压和电流设置,使HDS1500系列在灵活性方面具有显著优势。此外,该系列产品还具备并联操作能力、全面的信号与控制功能,适合复杂系统的集成需求。

    2. 技术参数


    - 输入规格
    - 输入电压范围:90VAC到264VAC
    - 输入频率范围:47Hz到63Hz
    - 功率因数:≥0.98(230VAC满载)
    - 输入电流:9A/18A(230VAC/115VAC)
    - 启动浪涌电流:60A/30A(230VAC/115VAC)
    - 接地漏电流:≤1mA(264VAC/60Hz)
    - 输入保护:内置20A/250V保险丝
    - 转换效率:89%至93%
    - 输出规格
    - 输出电压范围:12VDC至60VDC
    - 输出电流范围:0.0A至125.0A
    - 初始设置精度:±1%
    - 最小负载:0A
    - 暂态响应:≤1%(25%负载阶跃)
    - 纹波与噪声:≤1.25%(12V型号)
    - 通用特性
    - 高效性:高达93%
    - 工作温度范围:-25°C至60°C
    - 存储温度范围:-40°C至+85°C
    - 绝缘强度:输入到输出3000VAC
    - 工作湿度:20%至90%RH

    3. 产品特点和优势


    HDS1500系列AC-DC电源适配器具备多个显著特点:
    - 高效率:最高可达93%,确保能量转换过程中损失最小化。
    - 高功率密度:尺寸紧凑,便于安装。
    - 可编程输出:通过外部电压或电阻编程输出电压和电流,范围为0至105%。
    - 并联操作:最多5个电源模块可以共享电流。
    - 全面的信号与控制功能:包括启停控制、远程感测、过温保护、过压保护等。
    这些特点使其在工业自动化、通信系统、医疗设备等领域的应用中具有强大的竞争力。

    4. 应用案例和使用建议


    HDS1500系列适配器可用于以下场景:
    - 工业自动化:例如数控机床、机器人控制。
    - 通信系统:如电信基站、数据中心。
    - 医疗设备:例如X光机、核磁共振成像设备。
    使用建议:
    - 确保输入电压稳定,避免电压波动导致的损坏。
    - 在安装时要考虑到散热要求,特别是在高温环境下。

    5. 兼容性和支持


    - 兼容性:HDS1500系列设计支持多种控制系统和信号标准,易于集成。
    - 支持:提供3年保修服务,涵盖硬件故障及质量问题。此外,厂家还提供详尽的应用指南和技术支持。

    6. 常见问题与解决方案


    - 问题:电源启动延迟
    解决方案:检查输入电压和负载情况,确保输入电压稳定且符合规格。
    - 问题:输出电压不稳定
    解决方案:调整输出电压编程设定,或者检查负载变化是否过大导致暂态响应超出预期。
    - 问题:设备无法正常关机
    解决方案:检查控制信号是否正确发送,确认“Enable”信号已关闭。

    7. 总结和推荐


    综上所述,HDS1500系列AC-DC电源适配器在高效率、高功率密度和广泛的输出电压电流选择方面表现出色。通过全面的信号与控制功能,它们可以轻松集成到各种复杂的系统中。鉴于其出色的可靠性和强大的技术支持,强烈推荐HDS1500系列适配器用于需要高性能电源解决方案的应用场景。

HDS1500PS48参数

参数
输出方式 -
输入电压最小值 90V~264V(AC)
输入电压最大值 -
开关频率 -
类型 -
输出总功率 -
特性 Adjustable Output,I²C™ Interface,Load Sharing,Remote On/Off,Remote Sense,Standby Output,Universal Input
输出电压 48V
转换效率 92%
输出电压组数 1
输出电流最大值 31.3A
最大容性负载 -
散热方式 -
长*宽*高 280mm(长度)*127mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HDS1500PS48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

HDS1500PS48数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER HDS1500PS48 HDS1500PS48数据手册

HDS1500PS48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 941.8656 ¥ 7882.2377
5+ $ 913.5984 ¥ 7645.6766
10+ $ 885.3437 ¥ 7409.2199
25+ $ 847.6728 ¥ 7093.9617
100+ $ 791.1613 ¥ 6621.031
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7882.23
