JCD0505S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 266KHz(Typ) 6W 417mA 12V 1 9V 4.5V Fixed DIP 通孔安装
供应商型号: 2065233
供应商: 海外现货
标准整包数: 1

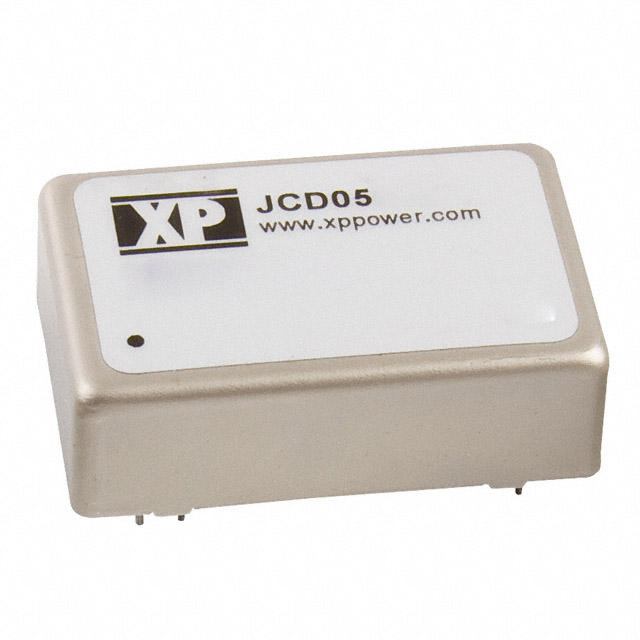

XP POWER AC-DC模块 JCD0505S12

JCD0505S12概述

    JCD系列电子元器件产品技术手册

    产品简介


    JCD系列是一款高性能的DC/DC转换器,专为广泛的工业和商业应用设计。该系列提供单输出和双输出版本,具备宽输入电压范围(5V至48V),支持多种标准电压输出,包括±3.3V、±5.0V、±12.0V和±15.0V等。产品的主要功能包括高效率、高隔离电压、短路保护、宽工作温度范围等。广泛应用于通信设备、工业自动化、医疗仪器等领域。

    技术参数


    - 输入电压范围: 5V (4.5-9VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-72VDC)
    - 输入电流: 见具体型号表格
    - 反射纹波电流: 35mA rms through 12µH inductor
    - 输入浪涌电流:
    - 5V模型:15VDC for 100ms
    - 12V模型:24VDC for 100ms
    - 24V模型:40VDC for 100ms
    - 48V模型:80VDC for 100ms
    - 输出电压: 见具体型号表格
    - 设置精度: ±1% (±2% for JCD0412/24/48S3V3 & D03 models)
    - 电压平衡: ±1% (±2% D03 models)
    - 最小负载要求: 无
    - 线路调节: ±0.5%
    - 负载调节: ±0.5% 单输出,±1.5% for S3V3 & D03 models
    - 交叉调节: ±5% (参见注释1)
    - 纹波与噪声: 60mV pk-pk,带宽20MHz (参见注释2)
    - 启动延迟: 5V输入模型典型值20ms,12/24/48V输入模型典型值500ms
    - 瞬态响应: 3%最大偏差,恢复至1%以内需250µs (5%与300µs for JCD0412/24/48S3V3 & D03 models)
    - 温度系数: 0.02%/°C
    - 过载保护: 仅限于5V输入模型150%满负载
    - 短路保护: 自动恢复
    - 最大容性负载: 见具体型号表格
    - 效率: 见具体型号表格
    - 隔离电压: 输入到输出1600VDC,输入到外壳1600VDC,输出到外壳1600VDC
    - 高隔离版本: 通过添加后缀-H可实现3500VDC隔离
    - 隔离电容: 典型值500pF (输入到输出)
    - 隔离电阻: 109Ω
    - 开关频率: 266kHz典型值
    - 功率密度: 4W: 10W/in3, 5W: 12.5W/in3, 6W: 15W/in3
    - 平均故障间隔时间(MTBF): >1.1MHrs (符合MIL-STD-217F标准,25°C)

    产品特点和优势


    JCD系列DC/DC转换器具有以下显著特点和优势:
    - 宽输入电压范围: 支持5V至48VDC,适应多种电源环境。
    - 高隔离电压: 1600VDC的输入到输出隔离电压,确保安全可靠。
    - 持续短路保护: 防止内部损坏,延长产品使用寿命。
    - 高效率: 达到85%以上,减少能源损耗。
    - 低温漂移: 温度系数低,提高稳定性。
    - 紧凑封装: 采用24针DIL镍涂层铜封装,节省空间。
    - 三年保修: 厂商提供全面质量保证。

    应用案例和使用建议


    - 通信设备: 在路由器、交换机等通信设备中作为电源模块使用,确保稳定可靠的电力供应。
    - 工业自动化: 在工业控制设备中用于驱动传感器、执行器等部件,满足高强度的工作需求。
    - 医疗仪器: 在医用设备中作为备用电源,确保设备在主电源故障时仍能正常运行。
    使用建议:
    - 在安装过程中,注意保持适当的散热,避免因过热导致性能下降。
    - 确保连接正确,避免错误接线引起的短路等问题。
    - 定期进行性能检测,及时发现并解决问题。

    兼容性和支持


    - 兼容性: 与各种标准接口兼容,易于集成到现有系统中。
    - 支持: 厂商提供详尽的技术文档和专业支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题: 启动延迟时间过长。
    - 解决方案: 检查输入电压是否符合规定范围,确认输入滤波电路是否正常工作。
    - 问题: 输出电压不稳定。
    - 解决方案: 确认负载是否超出额定范围,检查输出滤波电容是否完好。
    - 问题: 效率偏低。
    - 解决方案: 检查散热措施是否到位,确保工作温度在合理范围内。

    总结和推荐


    JCD系列DC/DC转换器以其出色的性能、稳定性和广泛应用范围,在市场上表现出色。无论是在通信、工业还是医疗领域,都能发挥重要作用。经过细致测试和广泛验证,我们强烈推荐这一系列产品给需要高性能电源解决方案的用户。

JCD0505S12参数

参数
输入电压最小值 4.5V
散热方式 -
开关频率 266KHz(Typ)
输出电压 12V
输出方式 Fixed
输入电压最大值 9V
输出总功率 6W
最大容性负载 -
转换效率 -
输出电流最大值 417mA
特性 OCP,OVP,SCP
输出电压组数 1
类型 -
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0505S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0505S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0505S12 JCD0505S12数据手册

JCD0505S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 158.3645
5+ ¥ 147.8069
10+ ¥ 145.1675
50+ ¥ 142.5281
100+ ¥ 142.5281
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
