JTF1224S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, 5V 直流输出, 12W
供应商型号: 1618969
供应商: 海外现货
标准整包数: 10

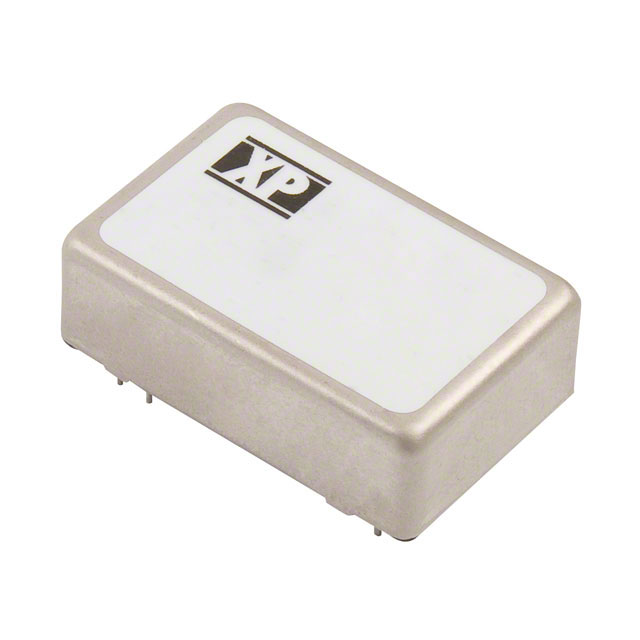

XP POWER AC-DC模块 JTF1224S05

JTF1224S05概述


    产品简介


    JTF系列是高功率密度的直流-直流转换器(DC-DC Converter),广泛应用于工业自动化、通信设备、医疗设备、电力系统等多个领域。这款转换器能够提供稳定可靠的电源输出,适用于各种复杂的环境条件。JTF系列的主要功能包括宽输入电压范围、高效率、宽温度适应性以及优秀的电气隔离能力。

    技术参数


    - 输入电压范围: 9-36 VDC 或 18-75 VDC
    - 额定功率: 8-15 瓦特
    - 输出电压: 见表格
    - 启动延迟: 20 毫秒
    - 线性调节率: ±0.2% 单输出,±0.5% 双输出
    - 负载调节率: ±0.5% 单输出,±1.0% 双输出
    - 交叉调节率: ±5% 双输出模型(见备注2)
    - 瞬态响应: <3% 最大偏差,恢复到±1% 在 250 微秒内
    - 纹波和噪声: 85 mV 峰峰值(20 MHz带宽),60 mV 峰峰值(20 MHz带宽)
    - 过载保护: 150% 到 170% 额定负载
    - 过压保护: 见表格
    - 短路保护: 自动恢复的自锁型
    - 隔离电压: 1600 VDC
    - 工作温度范围: -40°C 至 +105°C
    - 存储温度范围: -40°C 至 +125°C
    - 冷却方式: 自然对流
    - 安全认证: UL60950-1 和 CAN/CSA C22.2 No. 60950-1

    产品特点和优势


    JTF系列的显著特点包括宽输入电压范围、高功率密度、高效率以及出色的电气隔离性能。这些特性使其能够在极端环境条件下稳定运行,特别是在工业自动化和通信设备中广泛应用。其高功率密度和宽输入电压范围使其成为紧凑型设计的理想选择。此外,该系列提供了多种输出电压和电流选项,满足不同的应用需求。

    应用案例和使用建议


    JTF系列适用于多种应用,例如工业控制系统、通信设备、医疗设备、电力系统等。在工业自动化中,它可用于驱动传感器和执行机构;在通信设备中,它可为各种网络设备提供稳定电源;在医疗设备中,它可确保设备在复杂环境下的可靠运行。对于使用JTF系列的应用,建议考虑散热和电磁干扰问题,并采用适当的滤波和屏蔽措施以确保最佳性能。

    兼容性和支持


    JTF系列可以与多种标准接口和协议兼容,如标准远程开/关逻辑,便于集成到现有系统中。制造商提供了详细的技术文档和支持服务,包括安装指南、用户手册和故障排除手册,确保用户能够轻松安装和操作设备。

    常见问题与解决方案


    1. 问:JTF系列的输入电压范围是多少?
    - 答:JTF系列的输入电压范围为9-36 VDC 或 18-75 VDC。

    2. 问:如何连接JTF系列的输入和输出端口?
    - 答:请参考产品手册中的详细连接图和引脚配置。确保正确连接输入和输出端口,以避免损坏设备。
    3. 问:JTF系列是否具有过载保护功能?
    - 答:是的,JTF系列具备过载保护功能,典型过载保护阈值为150%至170%额定负载。

    总结和推荐


    综上所述,JTF系列是一款高可靠性的直流-直流转换器,适合在多种复杂环境中使用。其宽输入电压范围、高功率密度和优异的电气特性使其在市场上具有很强的竞争力。强烈推荐在需要高性能、高可靠性的电源解决方案时选用JTF系列。对于用户来说,JTF系列不仅易于安装和维护,而且在各种应用中表现出色,值得信赖。

JTF1224S05参数

参数
最大容性负载 -
输出电压 5V
特性 Remote On/Off,OCP,OVP,SCP
输出电流最大值 2.4A
类型 -
输出方式 -
转换效率 89%
散热方式 -
输入电压最大值 36V
输入电压最小值 9V
输出电压组数 1
开关频率 -
输出总功率 15W
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1224S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1224S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1224S05 JTF1224S05数据手册

JTF1224S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
