首页  >  产品百科  >  QSB35024S48

QSB35024S48

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB350系列, 18 → 36 V 直流输入, 48V 直流输出, 350W
供应商型号: 2467028
供应商: element14
标准整包数: 1

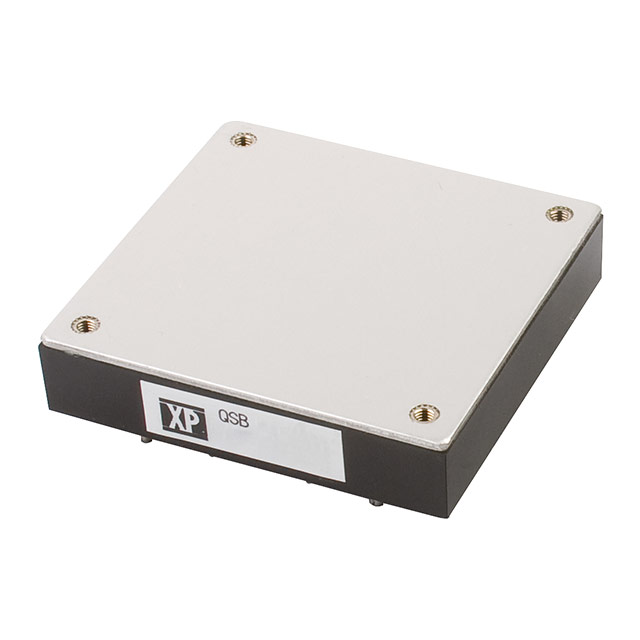

XP POWER DC-DC模块 QSB35024S48

QSB35024S48概述

    # QSB 系列电源模块技术手册

    1. 产品简介


    QSB 系列是一款高功率密度的电源模块,适用于广泛的应用场景。该系列提供从75瓦到350瓦的多种型号,具有宽输入电压范围、高效能、高可靠性和长寿命等特点。它广泛应用于工业控制、通信系统、医疗设备、自动化设备等领域。

    2. 技术参数


    输入参数
    - 输入电压范围:见表格(9-36 VDC 或 18-75 VDC)
    - 输入电流:见表格
    - 输入反向电压保护:无
    - 输入浪涌电压:24 VDC 时为50 VDC 持续100毫秒;48 VDC 时为100 VDC 持续100毫秒
    输出参数
    - 输出电压调节范围:±10%,具体见应用说明
    - 初始设定精度:最大±1.5%
    - 线性调节率:最高±0.2%
    - 负载调节率:最高±0.2%
    - 瞬态响应:最大偏差5%,在500微秒内恢复至1%以内,25%阶跃负载变化
    - 纹波与噪声:3.3V 和 5V 模型为100mV峰峰值;12V 和 15V 模型为150mV峰峰值;24V 和 28V 模型为280mV峰峰值(20MHz带宽)
    - 过压保护:115%-140%
    - 短路保护:连续
    - 热关机:外壳温度>105°C
    - 温度系数:±0.03%/°C
    - 电流限制:见表格
    其他参数
    - 隔离电压:输入到输出、输入到外壳、输出到外壳均为1500 VDC
    - 隔离电阻:107Ω
    - 隔离电容:QSB75-200: 100pF典型值;QSB350: 1000pF典型值
    - 开关频率:QSB75: 300kHz典型值;QSB100、150、200: 250kHz典型值;QSB350(3.3V、5V): 300kHz典型值;QSB350(12V、24V、28V): 330kHz典型值
    - 功率密度:QSB75: 45.4W/in³,QSB100: 60.5W/in³,QSB150: 57.2W/in³,QSB200: 70.3W/in³,QSB350: 123.0W/in³
    - 平均故障间隔时间(MTBF):QSB75 & 100: 730kHrs;QSB150 & 200: 1MHrs;QSB350: 658kHrs(典型值,根据MIL-HDBK-217F计算,环境温度25°C)

    3. 产品特点和优势


    QSB 系列电源模块的主要特点是:
    - 高功率密度:高效率和紧凑设计使得单位体积内可以提供更高的输出功率。
    - 宽输入电压范围:适应各种不同类型的供电系统。
    - 远程开启/关闭及远程感应功能:便于远程控制和监控。
    - 严格的环境适应性:-40°C 至 +100°C的工作温度范围,适应极端环境。
    - 高可靠性:3年保修期,证明其长期稳定运行的能力。

    4. 应用案例和使用建议


    应用案例
    QSB 系列电源模块广泛应用于各种工业控制系统中,如自动化设备、医疗器械和通信系统。例如,在工业自动化设备中,它可以为伺服电机、传感器和其他控制组件提供稳定的电源。
    使用建议
    - 散热管理:确保良好的空气流通,以保持最佳工作温度。特别是在高功率输出情况下,注意适当增加散热措施。
    - 合理布局:在电路板上布局时,应考虑到电源模块的输入和输出引脚,避免干扰和过长走线导致信号衰减。
    - 负载调节:在负载发生变化时,要注意瞬态响应时间,确保系统稳定运行。

    5. 兼容性和支持


    QSB 系列电源模块采用标准封装,与其他电子元器件兼容性良好。厂商提供3年的质保服务,并在技术支持方面提供全面的服务。用户可以通过官方渠道获取详细的技术文档和支持信息。

    6. 常见问题与解决方案


    常见问题
    1. 输入电压超出范围怎么办?
    - 解决方案:检查输入电压是否符合规定的范围,如果超过范围,则需要更换适合的电源模块。

    2. 输出电压不稳定如何处理?
    - 解决方案:检查外部电路连接是否正确,确认负载是否在额定范围内。必要时调整内部调节电阻。
    3. 散热不足导致的过热问题如何解决?
    - 解决方案:增加散热片或风扇来改善散热效果,确保模块在安全温度范围内运行。

    7. 总结和推荐


    QSB 系列电源模块以其高功率密度、宽输入电压范围、远程控制能力和优异的环境适应性,成为众多应用场景的理想选择。其高可靠性、严格的品质保证,使它在市场上具有较强的竞争力。因此,我们强烈推荐在需要高可靠性和高效能的场合使用该系列电源模块。

QSB35024S48参数

参数
输入电压最大值 36V
散热方式 -
输出电压组数 1
输入电压最小值 24V(DC)
类型 -
开关频率 -
输出电流最大值 7.3A
最大容性负载 -
输出总功率 -
输出电压 48V
转换效率 90%
输出方式 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB35024S48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB35024S48数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB35024S48 QSB35024S48数据手册

QSB35024S48封装设计

查看详情并下载
Symbol
Footprint
3D Model
