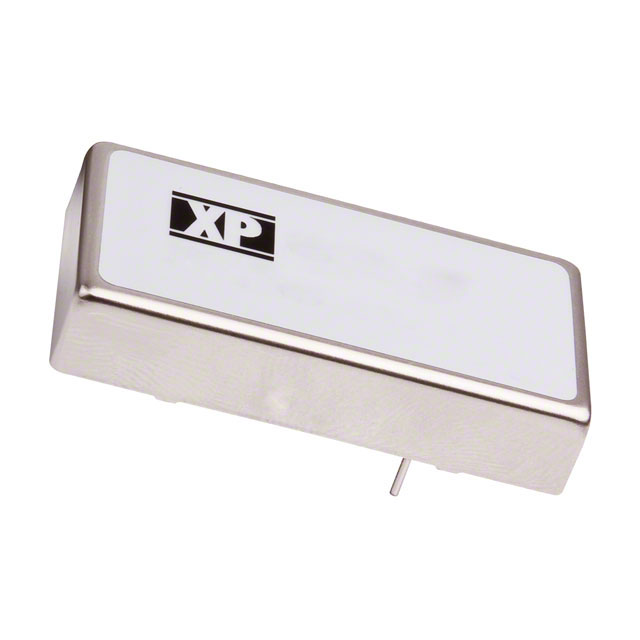

JCK1524S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 18 → 36 V 直流输入, 5V 直流输出, 15W
供应商型号: 1227419P
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCK1524S05

JCK1524S05概述


    产品简介


    JCK系列电源模块是一款高效、可靠的小型DC-DC转换器,广泛应用于工业自动化、通信系统、医疗设备以及消费电子等领域。这款电源模块提供多种输入电压范围(12 V、24 V、48 V),适用于不同类型的供电需求,具备高效率和良好的电气隔离性能,能够在恶劣的工作环境中稳定运行。

    技术参数


    以下是JCK系列电源模块的主要技术参数:
    - 输入电压范围:9-18 VDC、18-36 VDC、36-75 VDC
    - 输出电压范围:3.3 V、5.0 V、12.0 V、15.0 V;双输出:±3.3 V、±5.0 V、±12.0 V、±15.0 V
    - 最大输出电流:高达3.00 A(单输出)、1.500 A(双输出)
    - 工作效率:最高可达89%
    - 隔离电压:1600 VDC(标准),可选3500 VDC
    - 输入浪涌保护:30 VDC至100 VDC(视具体型号而定)
    - 工作温度范围:-40°C 至 +100°C
    - 电磁兼容性:符合EN55022、EN61000-4-2、EN61000-4-3等国际标准
    - 存储温度范围:-40°C 至 +125°C
    - 过载和短路保护:>140%过载保护,自动恢复短路保护

    产品特点和优势


    1. 高效能:最高达89%的效率,减少能源浪费,提升系统整体效能。
    2. 宽输入电压范围:支持多种输入电压,适应不同应用场合。
    3. 高隔离电压:标准隔离电压1600 VDC,有效防止电压干扰,保障安全。
    4. 紧凑设计:体积小巧,便于安装,节省空间。
    5. 全面的保护机制:具备过载和短路保护,确保设备长期稳定运行。

    应用案例和使用建议


    应用场景:JCK系列电源模块适用于工业控制、通信基站、医疗设备及智能家居等需要高可靠性、高稳定性的应用场景。例如,在一个工业控制系统中,可以使用JCK1524S12模块为多个传感器和执行机构提供稳定的直流电供应。
    使用建议:为了充分发挥JCK系列电源模块的优势,建议根据具体应用需求选择合适的输出电压和电流型号,并合理布局散热设计,以提高散热效率。此外,为增强电磁兼容性,可以在输入端加入滤波电路。

    兼容性和支持


    - 兼容性:JCK系列电源模块与其他主流的DC-DC转换器具有良好的互换性,可直接替换或作为备用件使用。
    - 技术支持:厂商提供详尽的技术文档和支持服务,确保用户能够快速解决问题。如有需要,用户还可以通过邮件或电话联系技术支持团队获得帮助。

    常见问题与解决方案


    1. 问:在高温环境下使用时,如何避免过热?
    - 答:建议增加外部散热措施,如加装散热片或风扇,同时注意适当降额使用。
    2. 问:电源模块无法启动怎么办?
    - 答:检查输入电压是否在允许范围内,确认输入接线无误后尝试重启。
    3. 问:遇到干扰问题时如何处理?
    - 答:可尝试增加输入滤波电路,加强电磁屏蔽,或者使用更高等级的电源模块。

    总结和推荐


    JCK系列电源模块凭借其高效、稳定、可靠的性能,成为工业和商业领域中不可或缺的关键组件。无论是对于新项目开发还是旧设备升级,JCK系列都是值得信赖的选择。推荐用户在面对需要高效率、高稳定性的供电需求时优先考虑此系列产品。

JCK1524S05参数

参数
输入电压最大值 36V
开关频率 -
输出电流最大值 3A
输出方式 -
输出总功率 15W
类型 -
输出电压组数 1
特性 OCP,SCP,UVLO
转换效率 85%
最大容性负载 -
散热方式 -
输入电压最小值 18V
输出电压 5V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
