JCK3048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OVP,SCP,UVLO 91% 6A 5V 1 75V 通孔安装
供应商型号: 1821408
供应商: 海外现货
标准整包数: 1

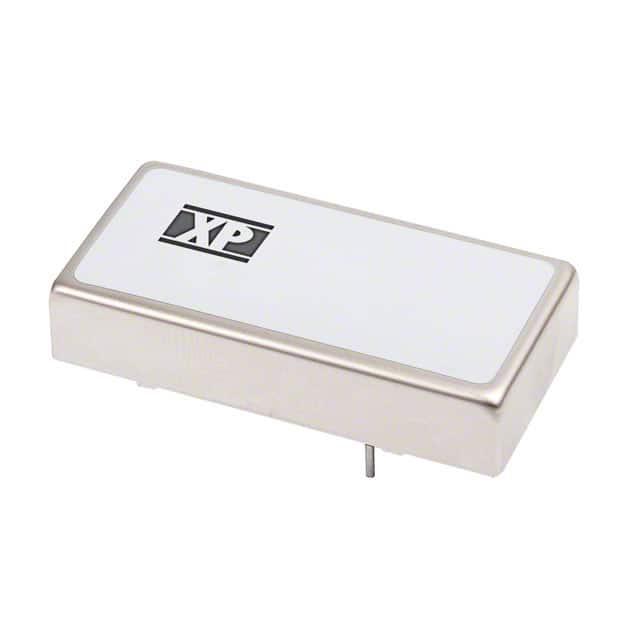

XP POWER AC-DC模块 JCK3048S05

JCK3048S05概述

    # JCK系列DC-DC转换器产品技术手册

    1. 产品简介


    JCK系列DC-DC转换器是一种高效率电源模块,适用于多种工业和通信应用。该系列涵盖了单输出和双输出两种型号,可以提供从3.3V到±15V的输出电压,以满足不同负载需求。它们能够在宽输入电压范围内(9V至75V)稳定运行,并具备高效率(高达92%)和高可靠性(3年质保)。这些特点使其成为各类工业控制、医疗设备、通讯系统以及自动化设备的理想选择。

    2. 技术参数


    输入
    - 输入电压范围:12V(9-18VDC),24V(18-36VDC),48V(36-75VDC)
    - 输入电流:详见表格
    - 欠压锁存:12V型号:ON 8.6V,OFF 7.9V;24V型号:ON 17.8V,OFF 16V;48V型号:ON 33.5V,OFF 30.5V
    - 输入反射纹波:通过12uH电感的20mA峰峰值
    - 输入浪涌:12V型号25VDC持续100ms;24V型号50VDC持续100ms;48V型号100VDC持续100ms
    - 输入滤波:π网络
    输出
    - 输出电压:详见表格
    - 输出电压调整范围:仅单输出型号±10%
    - 启动延迟:最大30ms
    - 最小负载:无最小负载要求
    - 线性调节率:±0.5%最大值
    - 负载调节率:单输出型号±0.5%最大值,双输出型号±1%最大值(平衡输出)
    - 跨调节:±5%
    - 设置点精度:±1%
    - 纹波与噪声:100mV峰峰值(20MHz带宽)
    - 暂态响应:负载变化25%时,最大偏差3%,恢复到1%以内需要<250µs
    - 温度系数:0.02%/°C
    - 过压保护:详见表格
    - 过载保护:>150%满载
    - 短路保护:限流并重启(保护模式),自动恢复
    - 遥控开/关:详见应用笔记
    - 最大容性负载:详见表格
    - 效率:详见表格
    - 隔离:输入对输出1600VDC,输入对外壳1600VDC,输出对外壳1600VDC
    - 隔离电容:1500pF典型值
    - 开关频率:330kHz典型值
    - 功率密度:37.5W/in³
    - MTBF:430kHrs(在25°C,GB条件下)
    工作环境
    - 工作温度:-40°C至+75°C,参见降额曲线
    - 外壳温度:最大+105°C
    - 冷却方式:自然冷却
    - 工作湿度:5%-95%RH(非冷凝)
    - 存储温度:-40°C至+125°C
    - EMC标准:符合EN55022水平A(传导和辐射),EN61000-4-2(抗静电放电),EN61000-4-4(抗电快速瞬变脉冲群),EN61000-4-5(抗浪涌),EN61000-4-6(抗传导干扰),EN61000-4-8(抗磁场)

    3. 产品特点和优势


    JCK系列DC-DC转换器以其宽输入电压范围、高效率(最高达92%)、1600VDC的高隔离电压和可靠的短路及过载保护著称。此外,它还具备遥控开/关功能,能够适应不同的应用需求。由于其广泛的适用性和稳定性,这些转换器非常适合工业控制和通信设备中,能够在恶劣环境下保持高效运作。

    4. 应用案例和使用建议


    JCK系列转换器广泛应用于工业控制系统、医疗设备、电信基础设施和自动化设备等领域。例如,在工厂自动化系统中,JCK系列可以作为稳定的电源供应单元,确保各个传感器和执行器的正常运行。对于户外应用,建议使用散热片或风扇来提高散热效果,从而延长设备寿命并保持高效的转换能力。
    使用建议
    - 为了满足EMC标准,建议在输入端添加一个220µF/250V的电容器。
    - 对于高温环境,考虑使用散热片或其他散热装置以保持最佳性能。
    - 在多输出应用场景中,注意跨调节的限制以保证各输出电压的稳定性。

    5. 兼容性和支持


    JCK系列转换器与常见的电路设计兼容,能够方便地集成到现有系统中。厂商提供了详尽的应用指南和技术支持,用户可以轻松获取使用和维护方面的帮助。此外,制造商还提供三年质保,保障产品质量。

    6. 常见问题与解决方案


    问题1:启动延迟时间较长
    解决方法
    - 检查输入电压是否处于规定的范围内。
    - 检查是否有过大的外部电容连接到输出端。
    问题2:输出电压不稳
    解决方法
    - 检查负载是否超过了规定范围。
    - 确认输入电压是否稳定。
    - 如果使用了多输出配置,检查是否有跨调节问题。
    问题3:效率低于预期
    解决方法
    - 检查输入电压是否接近下限。
    - 确保输出负载在合理的范围内。
    - 确认周围环境没有影响散热的因素。

    7. 总结和推荐


    JCK系列DC-DC转换器是一款高性能、高可靠性的电源解决方案。它具有广泛的输入电压范围、高效的能量转换能力和出色的环境适应性,使其适用于多种应用场景。鉴于其卓越的技术指标和完善的售后支持,我们强烈推荐此产品用于各种工业和通信项目。

JCK3048S05参数

参数
输入电压最大值 75V
输入电压最小值 -
输出电压 5V
类型 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
最大容性负载 -
开关频率 -
输出方式 -
输出总功率 -
输出电流最大值 6A
输出电压组数 1
散热方式 -
转换效率 91%
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
