JCD0412D09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 9 → 18 V 直流输入, ±9V 直流输出, 4W
供应商型号: 1470-1842-5-ND
供应商: Digi-Key
标准整包数: 1

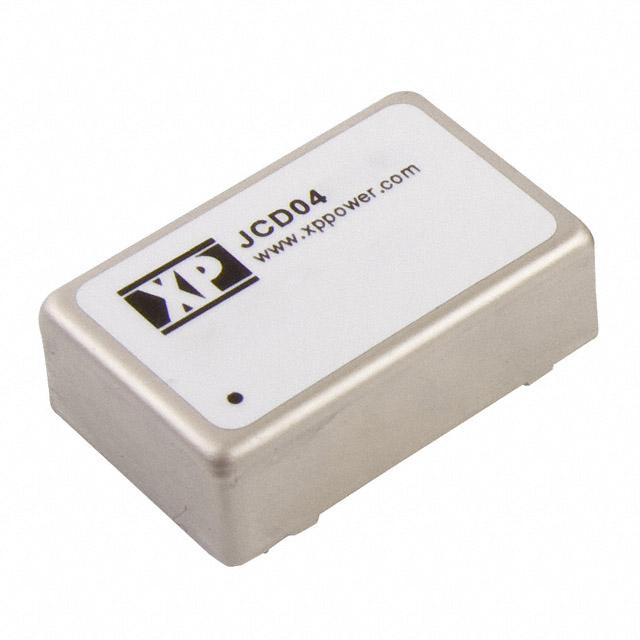

XP POWER AC-DC模块 JCD0412D09

JCD0412D09概述


    产品简介


    JCD系列直流-直流转换器(DC/DC Converter)是一款高性能、高效率的电源模块,适用于多种工业和商业应用。该系列产品提供单输出和双输出两种版本,能够在广泛的输入电压范围内稳定工作,广泛应用于通信设备、医疗仪器、工业自动化系统等领域。JCD系列具备优良的电气特性及严格的隔离设计,确保了其在复杂电磁环境下的可靠运行。

    技术参数


    - 输入电压范围:5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC)
    - 输出电压:见表格
    - 输出电流:见表格
    - 输入电流:见表格
    - 输入反射纹波电流:35 mA rms through 12 µH inductor
    - 输入滤波器:π型网络
    - 输入浪涌电流:
    - 5 V模型:15 VDC持续100毫秒
    - 12 V模型:24 VDC持续100毫秒
    - 24 V模型:40 VDC持续100毫秒
    - 48 V模型:80 VDC持续100毫秒
    - 输出纹波和噪声:60 mV pk-pk (20 MHz带宽)
    - 启动延迟时间:
    - 5 V输入模型:20 ms典型
    - 12/24/48 V输入模型:500 ms典型
    - 过载保护:5 V输入模型为满载的150%
    - 短路保护:自动恢复,无限期保护
    - 最大容性负载:见表格
    - 效率:见表格
    - 隔离电压:输入到输出1600 VDC,对于可选高隔离版本,输入到输出可达3500 VDC(添加后缀-H)
    - 隔离电容:典型值500 pF(输入到输出)
    - 隔离电阻:10^9 Ω
    - 开关频率:266 kHz典型
    - 功率密度:4 W:10 W/in³,5 W:12.5 W/in³,6 W:15 W/in³
    - 平均无故障时间(MTBF):>1.1百万小时(MIL-STD-217F标准,25°C)

    产品特点和优势


    JCD系列直流-直流转换器以其高可靠性、卓越的性能和广泛的适用性在市场上具有显著的竞争优势。其独特的特点包括:
    - 宽输入电压范围:支持从5 V到48 V的宽广输入电压,适用于多种电源环境。
    - 高隔离度:提供高达1600 VDC的输入到输出隔离,确保安全操作。
    - 低纹波噪声:输出电压的纹波和噪声仅为60 mV pk-pk,保证电源的稳定性。
    - 高效能:转换效率高,节省能源。
    - 短路保护和自动恢复:在发生短路时能够自动恢复,减少系统故障风险。
    - 高耐温范围:可在-40°C至+100°C的工作温度范围内正常工作,适用于恶劣环境。

    应用案例和使用建议


    应用案例
    - 通信设备:在基站或交换机中,JCD系列直流-直流转换器可以为不同类型的负载提供稳定的电源,如微处理器、信号处理模块等。
    - 医疗仪器:在医疗器械中,其高隔离特性确保了医疗设备的安全操作,如CT扫描仪和X光机。
    - 工业自动化系统:在自动化控制系统中,用于驱动传感器和执行机构,确保系统正常运行。
    使用建议
    - 散热管理:由于工作温度范围较宽,需要考虑适当的散热措施以保持其在较高环境温度下的稳定性。
    - 输入滤波:由于存在较大的输入纹波电流,建议增加输入端的滤波器来减小纹波对其他电路的影响。
    - 容性负载限制:在设计负载时应注意最大容性负载的要求,以避免超出转换器的容许范围。

    兼容性和支持


    JCD系列直流-直流转换器采用行业标准封装(24针DIP镍涂层铜),易于安装且与其他主流控制器兼容。厂商提供三年保修服务,确保长期稳定运行。此外,厂商还提供了详尽的应用指南和技术支持,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. Q: 输出电压不稳定?
    - A: 检查输入电压是否在规定范围内,确认负载是否超出了规定的范围,检查是否有外部干扰或接地不良。
    2. Q: 输出电流不足?
    - A: 确认负载电阻是否符合要求,调整输入电压至正确范围,确认输入端是否有足够的输入电容。
    3. Q: 启动延迟时间长?
    - A: 调整输入电容至合适的容量,确保电容质量良好,必要时增加外部预充电电路。

    总结和推荐


    综上所述,JCD系列直流-直流转换器凭借其广泛的输入电压范围、高效的能量转换能力、高隔离度以及宽工作温度范围,在多个应用领域中表现出色。其强大的兼容性、详尽的支持文档以及可靠的售后服务使其成为众多客户的首选。强烈推荐使用JCD系列直流-直流转换器,特别是对电源质量和可靠性有高要求的应用场合。

JCD0412D09参数

参数
输出电压 9V
输出方式 -
散热方式 -
开关频率 -
转换效率 80%
输出电流最大值 220mA
输出电压组数 2
类型 -
输入电压最小值 9V
最大容性负载 -
输出总功率 6W
特性 OCP,OVP,SCP
输入电压最大值 18V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0412D09厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0412D09数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0412D09 JCD0412D09数据手册
