IU2403SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IU系列, 18 → 36 V 直流输入, 3.3V 直流输出, 2W
供应商型号: 1470-1590-5-ND
供应商: Digi-Key
标准整包数: 1

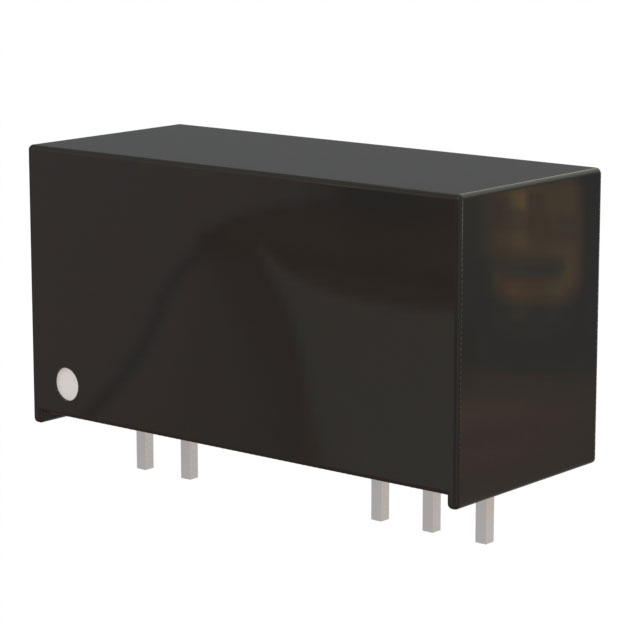

XP POWER DC-DC模块 IU2403SA

IU2403SA概述


    产品简介


    IU系列电源模块是一款高性能的单路和双路输出调节电源,适用于各种需要稳定直流电压的应用场合。其设计旨在提供高效率和高可靠性,同时具备宽输入电压范围和强大的短路保护功能。产品广泛应用于工业控制、通信设备、医疗仪器等领域。

    技术参数


    - 输入电压范围:4.5-9.0 V, 9.0-18.0 V, 18.0-36.0 V, 36.0-72.0 V
    - 输入电流:15 mA - 60 mA(具体取决于输出电压)
    - 输出电压:3.3 V, 5.0 V, 9.0 V, 12.0 V, 15.0 V, 24.0 V(具体取决于输入电压范围)
    - 最大输出电流:83 mA - 500 mA(具体取决于输出电压和输入电压范围)
    - 最小负载要求:25%
    - 效率:67% - 80%
    - 隔离电压:1000 VDC(可选3000 VDC)
    - 工作温度范围:-40 °C 到 +85 °C
    - 存储温度范围:-55 °C 到 +125 °C
    - 冷却方式:自然对流冷却

    产品特点和优势


    - 宽输入电压范围:4.5-72.0 V,适用于多种供电环境。
    - 隔离电压高:最高可达3000 VDC,确保电气安全。
    - 短路保护:具备连续短路保护功能,支持自动恢复。
    - 高效率:最高可达80%,提高系统能效。
    - 宽温度范围适应:可在极端环境下正常工作,可靠性高。
    - 兼容性强:可选择SIP或DIP封装,便于安装和集成。

    应用案例和使用建议


    应用案例
    1. 工业控制设备:IU系列电源常用于PLC、传感器、执行器等设备,为其提供稳定的电源支持。
    2. 通信设备:适用于路由器、交换机等通信设备,确保数据传输的稳定性。
    3. 医疗仪器:如心电图仪、超声波设备等,需要高度稳定和可靠的电源供应。
    使用建议
    1. 保证最小负载:为确保负载调节和纹波噪声符合要求,建议至少保持25%的负载。
    2. 外部电容:建议在输出端接入100 µF的电容,以减少纹波噪声。

    兼容性和支持


    - 兼容性:IU系列电源具有广泛的输入电压范围和多种输出选项,兼容多种设备。
    - 支持:厂商提供3年的质保期,并提供技术支持和服务,确保客户能够正常使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载是否满足最小负载要求;确认输入电压是否在规定范围内。 |
    | 纹波噪声过高 | 检查是否正确连接了外部电容。 |
    | 设备无法启动 | 检查电源模块的接线是否正确;确认输入电压是否在有效范围内。 |

    总结和推荐


    IU系列电源模块凭借其宽泛的输入电压范围、高效率和强大保护机制,在多个行业得到了广泛应用。其优异的性能和广泛的兼容性使其成为许多项目的首选电源解决方案。强烈推荐在需要稳定电源供应的应用中使用该产品。

IU2403SA参数

参数
输出电流最大值 500mA
开关频率 -
转换效率 70%
类型 -
输入电压最小值 24V(DC)
输出总功率 -
输出电压 3.3V
散热方式 -
特性 SCP
输出方式 -
输入电压最大值 36V
输出电压组数 1
最大容性负载 -
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IU2403SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IU2403SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IU2403SA IU2403SA数据手册

IU2403SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.1824 ¥ 102.9413
5+ $ 11.8152 ¥ 99.8384
10+ $ 11.024 ¥ 92.2571
25+ $ 10.556 ¥ 88.3405
100+ $ 9.8592 ¥ 82.5092
库存: 520
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 102.94
