首页  >  产品百科  >  JCE0312D05

JCE0312D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 9 → 18 V 直流输入, ±5V 直流输出, 3W
供应商型号: 1470-2893-5-ND
供应商: Digi-Key
标准整包数: 1

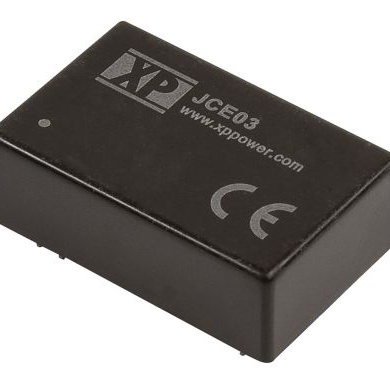

XP POWER AC-DC模块 JCE0312D05

JCE0312D05概述

    # JCE03 Series DC-DC Converter 技术手册

    产品简介


    JCE03 系列 DC-DC 转换器是 XPPower 生产的一种高效能电源转换解决方案。该系列产品具有多种输入电压范围(2:1 输入范围),适用于工业控制、通信设备及医疗器械等多种应用场景。JCE03 系列采用 DIP24 塑料外壳封装,具备高隔离度(1500 VDC,可选 3000 VDC),并提供单输出和双输出版本以满足不同的需求。

    技术参数


    输入参数
    - 输入电压范围:9-18 VDC / 18-36 VDC / 36-75 VDC
    - 输入电流:最大输入电流取决于输出功率,具体见型号和评级表
    - 输入电容负载:单输出和双输出模式下的最大电容负载有所不同,具体见型号和评级表
    输出参数
    - 输出电压:涵盖多个标准输出电压值(如 3.3 V, 5.0 V, 12.0 V, 15.0 V, 24.0 V)
    - 输出电流:涵盖不同负载下的输出电流,最大值根据型号不同而异,具体见型号和评级表
    - 效率:典型效率范围在 73% 至 81% 之间,具体值根据型号和负载条件而定
    其他

    技术参数


    - 温度范围:工作温度 -40°C 到 +100°C
    - 初始设置精度:±2%
    - 纹波与噪声:80 mV 峰峰值(20 MHz 带宽)
    - 瞬态响应:在 25% 负载变化下,恢复时间小于 2 ms
    - 隔离度:1500 VDC,可选 3000 VDC 隔离(通过添加“-H”后缀实现)

    产品特点和优势


    JCE03 系列 DC-DC 转换器的独特之处在于其广泛的输入电压范围(2:1)和双输出版本的选择。该系列产品还具备低至无最小负载要求的特性,以及无需额外冷却措施即可稳定工作的能力。这些特性使其在严苛的应用环境中表现出色,比如高温或低温环境下的工业设备。

    应用案例和使用建议


    JCE03 系列 DC-DC 转换器广泛应用于各类电子设备中,例如通信设备、工业控制系统、医疗设备等。对于工业控制领域,建议使用在需要高可靠性和高效率的场合;在通信设备中,可作为稳压电源使用。为确保最佳性能,在选择 JCE03 系列时应注意其输入电容负载限制,建议在大负载情况下增加外部输入电容器(330 µF/100 V)以提高稳定性。

    兼容性和支持


    JCE03 系列产品与其他标准电子元件具有良好的兼容性,可用于各种电路板设计中。XPPower 提供三年质保,客户还可以通过官网获取详细的安装指南和应用说明文档。同时,官方还提供技术支持服务,帮助用户解决使用过程中遇到的技术问题。

    常见问题与解决方案


    1. 问:如何连接 JCE03 系列转换器?
    - 答:请参考产品手册中的接线图,确保正确连接 Vin 和 Vout 端口。
    2. 问:负载发生变化时,输出电压是否稳定?
    - 答:JCE03 系列具有出色的负载调节性能,能够保持输出电压的稳定。
    3. 问:在高温环境下使用时需要注意什么?
    - 答:在温度超过 85°C 时需要进行降额使用,具体参见手册中的详细说明。

    总结和推荐


    JCE03 系列 DC-DC 转换器凭借其广泛的输入电压范围、高隔离度和低负载要求等特性,在工业应用中表现出色。该产品非常适合用于对可靠性有严格要求的应用场景。综上所述,我强烈推荐使用 JCE03 系列 DC-DC 转换器来满足您的电子设备电源需求。

JCE0312D05参数

参数
输入电压最大值 18V
输出电压组数 2
类型 -
转换效率 78%
输入电压最小值 9V~18V(DC)
最大容性负载 -
输出电流最大值 300mA,300mA
输出方式 -
输出总功率 -
散热方式 -
开关频率 -
输出电压 5V
特性 SCP
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0312D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0312D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0312D05 JCE0312D05数据手册

JCE0312D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.226 ¥ 145.5597
5+ $ 16.0888 ¥ 134.6431
25+ $ 14.9344 ¥ 124.9823
100+ $ 13.936 ¥ 116.6269
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 145.55
