JCM3024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM30系列, 18 → 36 V 直流输入, 5V 直流输出, 30W
供应商型号: 2671537
供应商: 海外现货
标准整包数: 1

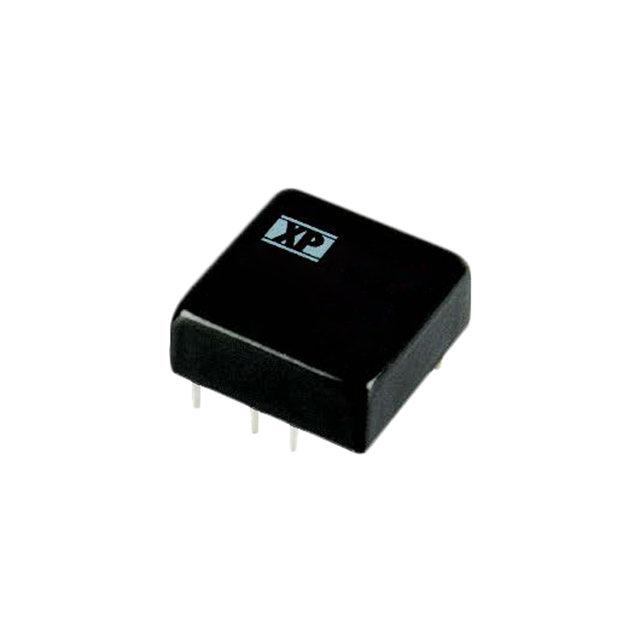

XP POWER AC-DC模块 JCM3024S05

JCM3024S05概述

    JCM30 Series DC-DC Converter 技术手册概览

    1. 产品简介


    JCM30 系列 DC-DC 转换器是专为高效能应用设计的产品。该系列提供了单输出和双输出两种版本,适用于广泛的工业、通信及医疗设备领域。其独特的设计使其能够在宽输入电压范围内(9V 到 75V)提供稳定的输出电压,是电源管理的理想选择。

    2. 技术参数


    JCM30 系列的技术规格如下:
    - 输入电压范围:9V 到 75V
    - 输出电压:3.3V 到 30V
    - 输出电流:高达 7.0A
    - 效率:最高可达 92%
    - 隔离电压:1600VDC(输入到输出)
    - 工作温度范围:-40°C 到 +100°C
    - 外形尺寸:1.0" x 1.0" x 0.41"
    - 重量:约 19g
    - MTBF(平均无故障时间):370 kHrs

    3. 产品特点和优势


    JCM30 系列的优势包括:
    - 高效率:在多种输入条件下保持高效率,减少能耗和热损耗。
    - 宽输入范围:适应不同电压需求的应用环境。
    - 高隔离度:1600VDC 的输入输出隔离电压,确保安全可靠运行。
    - 远程开关控制:通过控制引脚实现远程开启和关闭,方便系统管理和维护。
    - 长寿命和高可靠性:3 年质保,超过 370 kHrs 的MTBF(平均无故障时间),适合长期运行。

    4. 应用案例和使用建议


    - 工业自动化设备:在恶劣环境下仍能稳定运行,广泛应用于各种自动化控制系统中。
    - 医疗设备:对于高精度和高可靠性的要求,JCM30 系列可以提供精确的电压输出。
    - 通信设备:支持多种标准的抗干扰性能,适用于各类通信基础设施。
    使用建议:
    - 根据实际负载需求选择合适的型号和配置。
    - 在高压输入条件下,可考虑加装散热片以提高散热效果。
    - 结合外部滤波电路以增强 EMC 性能。

    5. 兼容性和支持


    - JCM30 系列与多数工业标准接口兼容。
    - 厂商提供详尽的使用手册和技术支持,包括安装指南和故障排除技巧。

    6. 常见问题与解决方案


    - 问题:设备在高温环境下无法正常工作。
    解决方案:检查散热设计,必要时增加散热片。
    - 问题:输出电压不稳定。
    解决方案:检查外部负载是否过大或供电源波动过大,确保稳定输入条件。

    7. 总结和推荐


    JCM30 系列 DC-DC 转换器以其出色的性能、高效率和广泛应用的适用性,成为一种理想的电源管理解决方案。特别是其高隔离度和宽输入范围的特点,使其在工业、医疗和通信等多个领域中表现出色。强烈推荐给需要高效、可靠电源管理解决方案的应用场合。

JCM3024S05参数

参数
特性 Remote On/Off,OVP,SCP
类型 -
输入电压最大值 36V
输出电流最大值 6A
最大容性负载 -
输出电压 5V
转换效率 90%
散热方式 -
输出总功率 30W
输出电压组数 1
输出方式 Fixed
开关频率 270KHz(Typ)
输入电压最小值 18V
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM3024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM3024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM3024S05 JCM3024S05数据手册

JCM3024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
