JHM1012S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 1.2MHz 86% 10W 2A 5V 1 18V 9V Fixed DIP 通孔安装
供应商型号: 1470-2051-5-ND
供应商: Digi-Key
标准整包数: 1

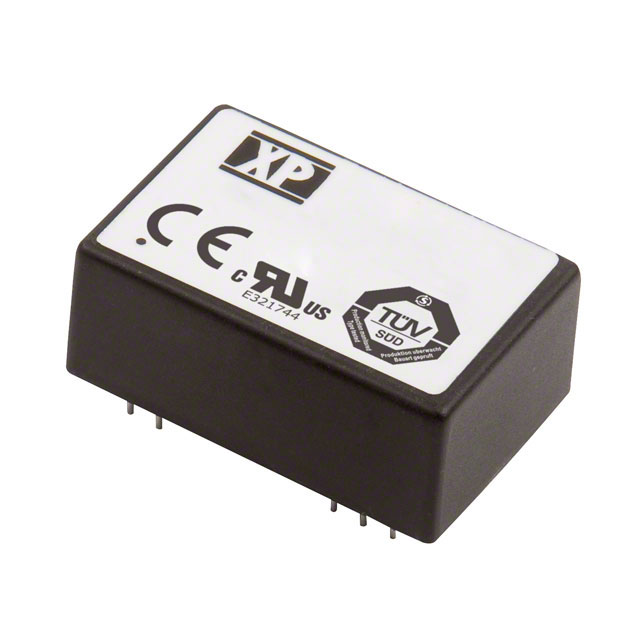

XP POWER AC-DC模块 JHM1012S05

JHM1012S05概述

    # JHM10 系列电源模块技术手册

    产品简介


    JHM10系列电源模块是一款适用于多种医疗设备的小型高效电源转换器。它提供5V至36V的输入电压范围,具有较高的效率和出色的稳定性。此电源模块具备4000VAC加强绝缘,符合多项国际安全标准(如IEC60601-1),并拥有极低的患者泄漏电流,是医疗、工业及通讯设备的理想选择。

    技术参数


    - 输入电压范围: 5V (4.5-9 VDC), 12V (9-18 VDC), 24V (18-36 VDC)
    - 输入电流: 见下表
    - 瞬态输入电流: 最大值为20A(在36V时)
    - 输入滤波器: π网络
    - 患者泄漏电流: 最大值为2μA
    - 过压保护: 115%-140%
    - 温度系数: 最大值为±0.03/°C
    - 短路保护: 过载恢复模式
    - 隔离度: 4000VAC一分钟,双/增强绝缘,符合IEC60601-1标准
    - 最大输出电容: 20pF
    - 开关频率: 80kHz至1.2MHz可调
    - 功率密度: 20.0 W/in³
    - MTBF: 大于1百万小时(按MIL-STD-217F计算)

    产品特点和优势


    JHM10系列电源模块具备多项独特优势:
    - 高安全性: 通过了多个国际医疗安全认证,提供高达4000VAC的绝缘等级。
    - 低患者泄漏电流: 仅2μA的最大泄漏电流,确保患者的使用安全。
    - 高效能: 输出电压精度高,转换效率可达89%,符合严格的国际标准。
    - 宽输入电压范围: 适用于不同应用场合,覆盖了从5V到36V的输入范围。
    - 高可靠性: MTBF大于1百万小时,能够在极端环境下长期稳定运行。

    应用案例和使用建议


    应用案例
    JHM10系列电源模块常用于各种医疗设备,如超声设备、心电图机等。这些设备通常需要稳定的电源供给以保证测量的准确性和安全性。
    使用建议
    为了获得最佳性能,请根据具体应用场景调整输出电压的修剪值(Trim)。例如,对于5V输出,修剪值可以设置为+10%,相应的电阻值约为3.4kΩ。

    兼容性和支持


    JHM10系列电源模块设计紧凑,采用DIP-24封装,可轻松集成到多种电路板设计中。此外,该产品符合EN55011和EN55032标准,无需额外外部组件即可达到A级电磁兼容性能。制造商提供长达三年的质量保证,并可提供技术支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电压不稳定 | 检查电源连接和线路布局,确保接地良好 |
    | 输出电压不稳 | 调整输出电压修剪值,检查负载是否超过最大额定值 |
    | 设备无法启动 | 确认输入电压在规定的范围内,检查保险丝是否烧断 |

    总结和推荐


    综上所述,JHM10系列电源模块是一款性能卓越、安全可靠的电源转换器,特别适合医疗设备的应用。其出色的输入电压适应能力、高效率和低泄漏电流使其在市场上具有很强的竞争力。鉴于其广泛的应用场景和支持,强烈推荐此产品用于需要高性能、高可靠性的医疗和工业应用。
    希望上述信息能够帮助您更好地了解JHM10系列电源模块,并在您的项目中加以应用。

JHM1012S05参数

参数
输入电压最小值 9V
输出总功率 10W
最大容性负载 -
转换效率 86%
开关频率 1.2MHz
输出电压组数 1
输出方式 Fixed
散热方式 -
输出电流最大值 2A
输出电压 5V
类型 -
输入电压最大值 18V
特性 OCP,OVP,SCP,UVLO
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHM1012S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHM1012S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHM1012S05 JHM1012S05数据手册

JHM1012S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
