ECP225PS24-A

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 225W开关电源, 24V 直流输出电压 9.38A输出电流, 1输出点
供应商型号: 2451778
供应商: 海外现货
标准整包数: 1

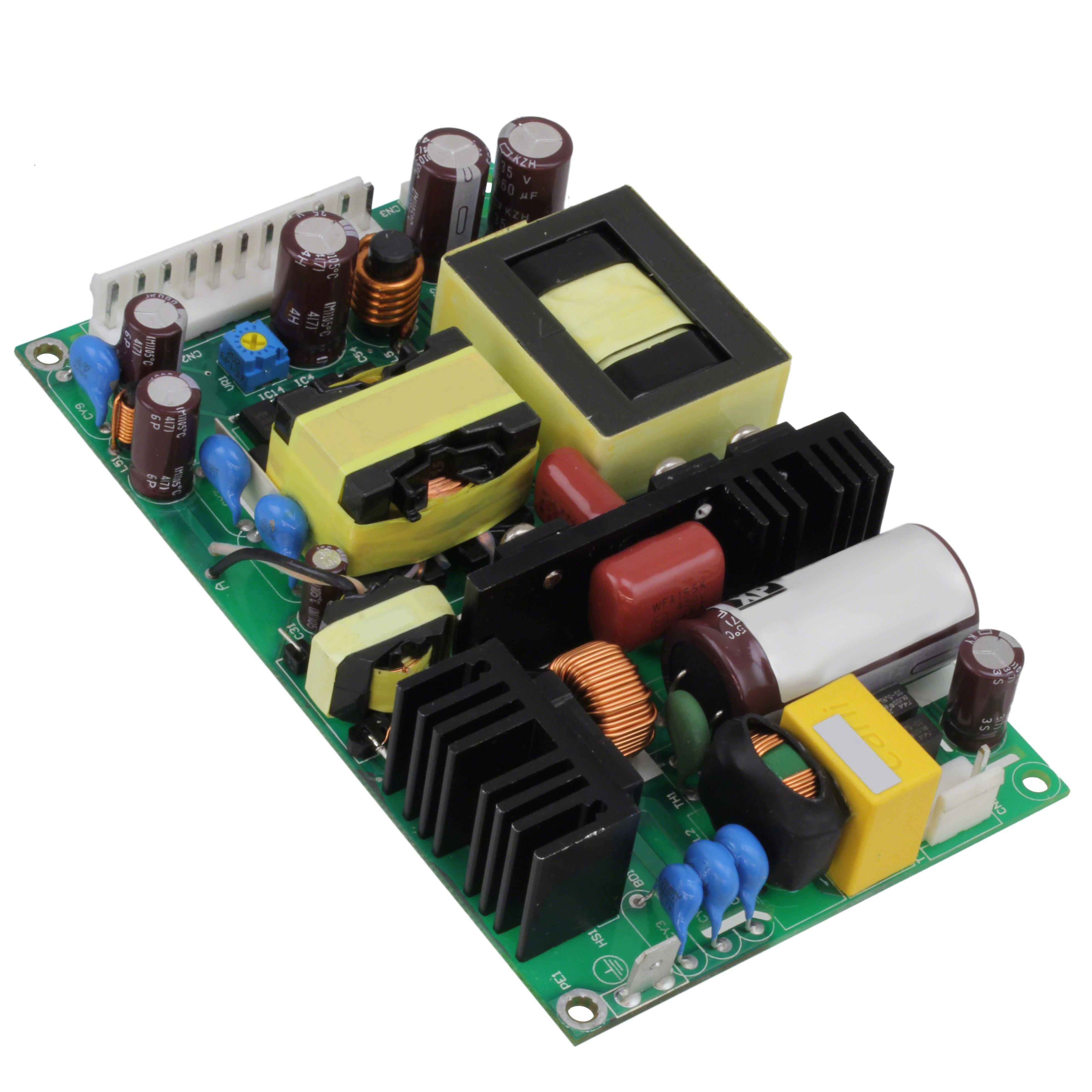

XP POWER AC-DC模块 ECP225PS24-A

ECP225PS24-A概述

    ECP225-A 系列交流直流电源供应器技术手册

    1. 产品简介


    ECP225-A 系列是由XP Power公司设计的高效能、低功耗的单输出交流直流电源供应器。该系列产品专为医疗和信息技术设备(ITE)应用而设计,采用超薄封装,高度仅1英寸(约25.4毫米),尺寸为3.0英寸×5.0英寸(约76.2毫米×127.0毫米)。此系列电源供应器能够在自然对流条件下提供高达150瓦功率,在强制冷却条件下可达到225瓦功率,这使其具有极高的功率密度。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输出电压 | 12.0 V | 48.0 V | 48.0 V | VDC | 见型号及评级表 |
    | 输出电流(自然对流) | 6.25 A | 12.50 A | 18.75 A | A | 见型号及评级表 |
    | 输出电流(强制冷却) | 3.10 A | 9.38 A | 15.00 A | A | 见型号及评级表 |
    | 输入电压 | 85 VAC | 115/230 VAC | 264 VAC | VAC | 在85VAC时降额至90% |
    | 工作温度 | -20°C | +70°C | +70°C | °C | 参见降额曲线图 |
    | 冷却要求 | 10 CFM | 10 CFM | 10 CFM | CFM | 强制冷却需大于150W |
    | 功率密度 | 10 W/in³ | 15 W/in³ | 15 W/in³ | W/in³ | 强制/自然对流 |

    3. 产品特点和优势


    ECP225-A 系列的主要特点和优势包括:
    - 高效节能:最大效率可达94%,无负载输入功率小于0.5瓦,有助于满足最新环保法规要求。
    - 超薄设计:高度仅为1英寸,适合空间受限的应用环境。
    - 低泄漏电流:符合医疗应用标准。
    - 安全认证:通过多种安全标准认证,包括医疗和ITE设备。
    - 高可靠性:MTBF(平均无故障时间)可达300,000小时。

    4. 应用案例和使用建议


    ECP225-A 系列适用于多种应用场景,如医疗设备、工业自动化设备等。实际使用时建议:
    - 在强制冷却条件下使用,以确保最佳性能。
    - 监测关键组件的温度,以保证长时间运行的稳定性。
    - 使用时需确保安装足够的散热风扇以避免过热。

    5. 兼容性和支持


    ECP225-A 系列电源供应器可与其他标准电子元件兼容。XP Power公司提供了详细的技术文档和支持服务,确保用户能够轻松地进行设备集成和故障排除。

    6. 常见问题与解决方案


    - 问题1: 无负载输入功率过高
    - 解决方案: 检查电源线路连接是否正常,确保主输出端未被抑制。
    - 问题2: 过热报警
    - 解决方案: 增加散热措施,如增加外部风扇或改善散热设计。
    - 问题3: 输出电压不稳定
    - 解决方案: 检查输入电压和负载是否符合规格要求,必要时调整电位计设置。

    7. 总结和推荐


    综上所述,ECP225-A 系列是一款高效、可靠且经济实惠的交流直流电源供应器。其独特的低功耗设计和高功率密度使其非常适合医疗和信息技术设备应用。建议广泛应用于需要高性能和严格安全标准的场合。
    推荐使用:基于上述优势和特点,ECP225-A 系列是值得推荐的选择。

ECP225PS24-A参数

参数
输出电流最大值 6.25A
转换效率 -
特性 Adjustable Output,PFC,Remote On/Off,Standby Output,Universal Input
输入电压最小值 85V~264V(AC)
输出电压组数 1
输出电压 24V
类型 -
输出总功率 -
最大容性负载 -
开关频率 -
输出方式 -
散热方式 -
输入电压最大值 -
长*宽*高 127mm(长度)*76.2mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECP225PS24-A厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECP225PS24-A数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECP225PS24-A ECP225PS24-A数据手册

ECP225PS24-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
