首页  >  产品百科  >  JCD0424S12

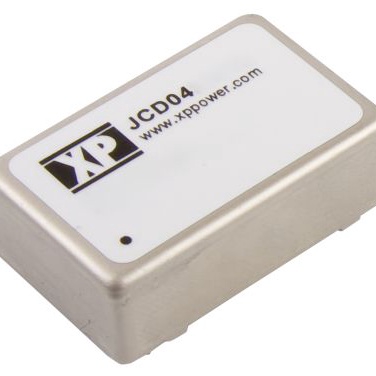

JCD0424S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, 12V 直流输出, 4W
供应商型号: JCD0424S12
供应商: TME
标准整包数: 1
XP POWER AC-DC模块 JCD0424S12

JCD0424S12概述


    产品简介


    JCD系列DC/DC转换器是专为各种电子应用设计的产品,适用于广泛的输入电压范围(4.5V至72V)。这些转换器提供了单输出和双输出版本,具有高效能和高可靠性。它们广泛应用于通信设备、工业自动化、医疗设备和汽车电子等领域。

    技术参数


    - 输入电压范围:5V (4.5-9 VDC), 12V (9-18 VDC), 24V (18-36 VDC), 48V (36-72 VDC)
    - 输出电压:3.3V, 5V, ±3.3V, ±5V, ±12V, ±15V
    - 最大输出电流:见下表
    - 效率:最高可达85%
    - 隔离电压:1600 VDC 输入到输出
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-55°C 至 +125°C
    - 短路保护:持续短路保护,自动恢复
    - 浪涌电流:15VDC(5V模型),24VDC(12V模型),40VDC(24V模型),80VDC(48V模型)

    产品特点和优势


    JCD系列DC/DC转换器具有以下显著特点和优势:
    1. 高效率:最高效率可达85%,适用于需要节能的应用。
    2. 宽输入电压范围:能够适应多种电源输入,增强灵活性。
    3. 高隔离电压:1600 VDC 输入到输出,确保高安全性。
    4. 持续短路保护:具有自动恢复功能,提高可靠性。
    5. 高工作温度范围:能够在极端环境下稳定工作,适合严苛环境。
    6. 机械结构紧凑:24针DIL镍涂层铜包装,占用空间小。

    应用案例和使用建议


    应用案例
    JCD系列DC/DC转换器广泛应用于以下领域:
    - 通信设备:为通信设备提供稳定的电源。
    - 工业自动化:用于工业控制设备,提供可靠且高效的电源。
    - 医疗设备:用于医疗设备中,确保设备安全运行。
    - 汽车电子:满足汽车电子对电源稳定性的高要求。
    使用建议
    1. 电源输入选择:根据实际应用场景选择合适的输入电压范围。
    2. 负载匹配:确保输出电流与实际负载相匹配,避免过载。
    3. 散热设计:考虑到高功率输出可能产生的热量,合理设计散热系统以保持正常工作温度。
    4. 电磁兼容性:确保设备符合相关电磁兼容标准,如EN55022、EN61000-4-2等。

    兼容性和支持


    - 兼容性:JCD系列转换器与市场上主流的输入电压和负载设备兼容。
    - 技术支持:厂商提供详尽的技术文档和专业客服支持,帮助客户解决问题并优化应用。

    常见问题与解决方案


    1. 问题:设备启动时无法正常输出。
    - 解决方法:检查输入电压是否在规定范围内,确认输入滤波电容正确连接。

    2. 问题:输出电压不稳定。
    - 解决方法:检查输出电容是否损坏或规格不符,调整输出电压设置。
    3. 问题:设备过热。
    - 解决方法:增加散热措施,检查负载是否过大,必要时降低负载。

    总结和推荐


    JCD系列DC/DC转换器以其高效率、高隔离电压和宽工作温度范围等特性,成为电子设备中不可或缺的一部分。它在多个领域的广泛应用证明了其可靠性和实用性。如果您需要一款高性能、高可靠性的DC/DC转换器,JCD系列将是您理想的选择。我们强烈推荐这款产品用于您的下一个项目。

JCD0424S12参数

参数
特性 OCP,OVP,SCP
散热方式 -
输出总功率 6W
转换效率 84%
输入电压最大值 36V
输出电压 12V
输出电压组数 1
开关频率 -
输出电流最大值 333mA
输出方式 -
输入电压最小值 18V
类型 -
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0424S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0424S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0424S12 JCD0424S12数据手册

JCD0424S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.985 ¥ 187.5478
5+ $ 20.58 ¥ 159.4092
10+ $ 17.0464 ¥ 138.8977
50+ $ 16.1838 ¥ 133.0571
库存: 2
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 187.54
