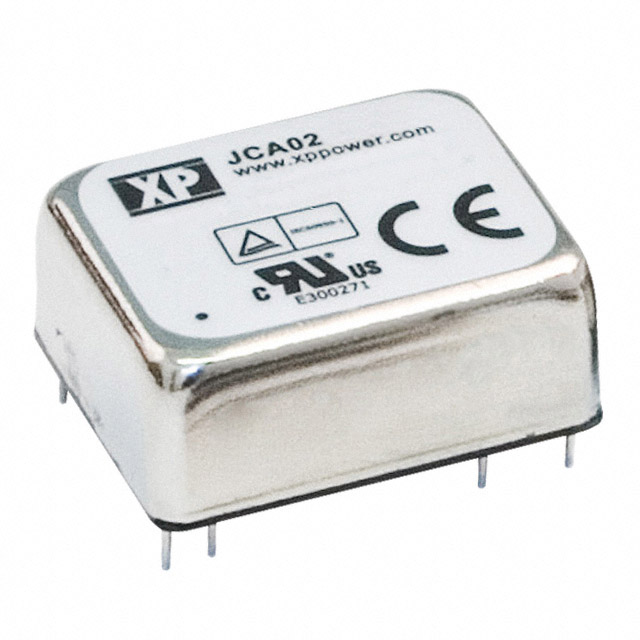

JCA0205S03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 4.5 → 9 V 直流输入, 3.3V 直流输出, 2W
供应商型号: JCA0205S03
供应商: TME
标准整包数: 1
XP POWER AC-DC模块 JCA0205S03

JCA0205S03概述

    #

    产品简介


    JCA系列电子元器件是一种高效的直流到直流转换器,主要用于工业和商业领域中的各种电源需求。该系列产品提供单输出和双输出两种版本,输入电压范围广泛(5V、12V、24V、48V),能够满足多种不同的应用场景。其紧凑的设计(1.0” x 0.8”金属封装)使其易于集成到现有系统中,同时具备行业标准引脚配置,方便进行替换和升级。

    技术参数


    输入参数
    - 输入电压范围:5V (4.5-9.0VDC),12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 启动电压:>90-95% 额定输入
    - 关闭电压:<80% 额定输入
    - 输入电流:参见具体型号表格
    - 输入滤波器:π网络
    - 输入纹波电流:12µH电感,5Hz到20MHz
    - 输入浪涌电压:5V模型 10V (最大1秒),12V模型 25V (最大1秒),24V模型 50V (最大1秒),48V模型 100V (最大1秒)
    输出参数
    - 输出电压:参见具体型号表格
    - 初始设置精度:±1% 最大
    - 启动延迟时间:≤30ms
    - 启动上升时间:3.5ms 典型值
    - 最小负载:无最小负载要求
    - 线路调节:±0.3%
    - 负载调节:±1%
    - 交叉调节:±5% 双输出模型
    - 暂态响应:4%最大偏差,在500µs内恢复至1%范围内(25%负载变化,1A/µs)
    - 纹波噪声:50mV峰峰值,带宽20MHz
    - 过电流保护:典型值150%,保护并重启(打嗝模式)
    - 短路保护:连续自动恢复
    - 过电压保护:典型值150%,重置需要重启输入
    - 温度系数:±0.05%/°C
    其他参数
    - 效率:参见具体型号表格
    - 隔离:输入到输出 1500VDC,基本绝缘;输入到外壳 500VDC;输出到外壳 500VDC
    - 开关频率:300kHz 典型值
    - 功率密度:JCA02 6.25W/in³,JCA03 9.38W/in³
    - 平均故障间隔时间(MTBF):>2百万小时

    产品特点和优势


    JCA系列直流到直流转换器具有以下显著特点和优势:
    - 广泛的输入电压范围:覆盖从5V到48V的各种应用场景,适用于不同的电力系统。
    - 高效能:效率高,特别是在全负载条件下,最高可达到78%。
    - 高可靠性:采用UL和TUV认证设计,具备良好的电气性能和环境适应能力。
    - 坚固耐用:能够在-40°C到+100°C的工作温度范围内稳定运行,保证长期可靠的使用。
    - 灵活的应用:单输出和双输出型号提供了更多选择,能够满足不同系统的电源需求。

    应用案例和使用建议


    应用案例
    JCA系列直流到直流转换器广泛应用于工业控制、通信设备、医疗设备等领域。例如,在工业控制系统中,该转换器可以用于提供稳定的电源供应,确保设备的可靠运行。在通信设备中,它可以为服务器、交换机等关键设备提供稳定的直流电源。
    使用建议
    - 负载匹配:根据实际应用情况合理选择输出电压和电流,确保负载与转换器之间良好的匹配。
    - 散热管理:虽然该产品具有良好的散热性能,但在高功率输出的情况下仍需注意散热管理,避免过热。
    - 电磁干扰防护:在可能产生强烈电磁干扰的环境中使用时,建议增加外部滤波组件以符合辐射排放要求。

    兼容性和支持


    JCA系列直流到直流转换器具有很强的兼容性,可以与其他常见的工业电子设备无缝对接。厂商提供了详尽的技术文档和用户手册,并提供长达三年的质量保证。如有任何技术支持需求,可随时联系厂商获取帮助。

    常见问题与解决方案


    问题一:启动延迟过长
    解决方法:检查输入电压是否处于启动阈值以下,或者调整输入电压滤波器参数。
    问题二:输出电压不稳定
    解决方法:确认负载变化是否过大,必要时增加负载电阻以稳定输出。
    问题三:过温保护触发
    解决方法:检查散热装置是否有效工作,增加风扇或改善散热条件。

    总结和推荐


    JCA系列直流到直流转换器以其高效能、广泛的输入电压范围和高可靠性在市场上脱颖而出。它不仅能够满足各类工业和商业领域的电源需求,还具备优良的环境适应能力和较长的使用寿命。总体而言,JCA系列转换器是一款值得信赖的产品,特别适合于那些对电源稳定性要求较高的应用场景。对于需要高性能直流电源供应的项目,我们强烈推荐使用JCA系列直流到直流转换器。

JCA0205S03参数

参数
输入电压最大值 9V
最大容性负载 -
输出电流最大值 600mA
输出电压组数 1
输出总功率 2W
散热方式 -
类型 -
输出电压 3.3V
输出方式 -
输入电压最小值 4.5V
开关频率 -
转换效率 69%
特性 OCP,OVP,SCP,UVLO
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
