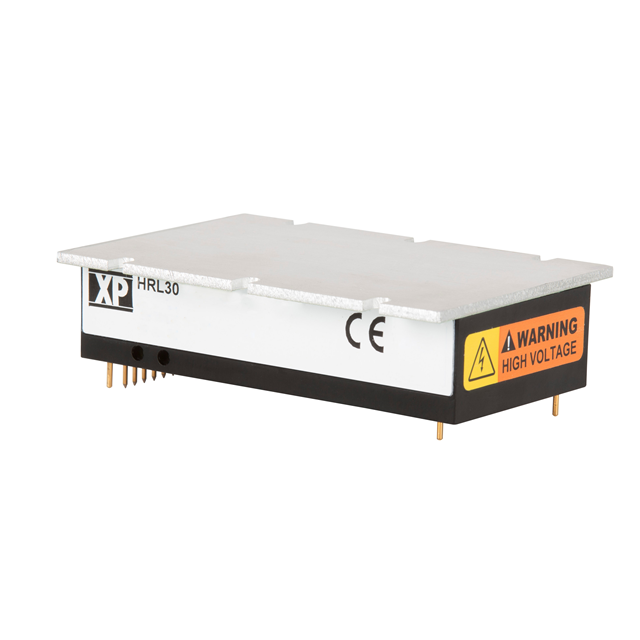

HRL3024S1K0N

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, HRL30系列, 22→ 30 V 直流输入, 0 → -1000V 直流输出, 30W
供应商型号: 1470-4894-ND
供应商: Digi-Key
标准整包数: 1
XP POWER DC-DC模块 HRL3024S1K0N

HRL3024S1K0N概述

    HRL30 Series DC-HVDC Converter:全方位高精度高压电源解决方案
    XP Power公司的HRL30系列是一款高性能的高压直流转换器,提供高达6000V的输出电压,适用于多种高电压应用场景。本篇文档旨在为用户提供全面的产品介绍、技术参数、应用案例及使用建议,以帮助用户更好地了解并使用这款设备。

    产品简介


    HRL30系列采用微型封装设计,功率达到30W,专为需要高精度输出的应用场景设计。其广泛应用于质量控制和检测设备如质谱仪、电泳系统、电子束/离子束设备、静电吸附装置、电容器充电、光电倍增管和扫描电子显微镜等领域。

    技术参数


    HRL30系列的详细技术参数如下:
    - 输入电压范围:22至30V DC(典型值24V)
    - 输出电压与电流范围:0至6000V DC,电流范围为300mA。
    - 输出电压与电流调节:0到100%可编程,提供精准的电压与电流控制。
    - 效率:>80%
    - 纹波与噪声:<0.05%
    - 温度系数:100 ppm/°C
    - 最大功率输出下的壳温限制:需采取适当的热管理措施以保持安全壳温。
    - 保护机制:具备短路、过载保护和过温保护。
    - 工作环境温度范围:-40°C至+70°C

    产品特点和优势


    HRL30系列凭借其独特的设计和多项优势在市场上脱颖而出。其核心优势在于高效能的电源转换能力,能够在提供高精度输出的同时保证较低的纹波与噪声水平。此外,它还具备全面的保护机制,包括短路、过载和过温保护,确保长时间稳定运行。其内部集成的高精度电压与电流监测功能,使得用户能够实时监控输出状态,保障设备安全可靠。

    应用案例和使用建议


    HRL30系列的典型应用包括:
    - 质谱分析:提供高稳定性的电压源,满足复杂样品分析的需求。
    - 电泳:稳定的高压源有助于提高分辨率和准确性。
    - 电子束/离子束技术:为精密加工和成像提供可靠的高电压支持。
    - 静电吸附装置:确保高电压的精确调控,提升装置性能。
    - 电容器充电:为电容器提供高效且稳定的充电过程。
    - 光电倍增管:保障敏感元件的稳定运行。
    - 扫描电子显微镜:提供稳定而精准的电压,以实现清晰成像。
    使用建议:
    - 在安装过程中,要确保所有连接正确无误,并且按照制造商推荐的布局进行电路板布线。
    - 使用时应注意避免过电压、过载和高温,适时调整外部冷却机制。
    - 定期检查系统的电气特性和工作状态,确保长期可靠运行。

    兼容性和支持


    HRL30系列支持广泛的输入电压范围,并具有强大的保护功能,因此在与其他电子元器件或设备结合使用时具有很高的灵活性。XP Power公司提供了详尽的技术支持和三年质保服务,确保用户能够获得最佳的支持体验。

    常见问题与解决方案


    - 问:如何设置初始电压和电流?
    - 答:可通过调节外部编程电压或通过内部电位器进行设置。具体步骤请参考手册中的“初始设置”部分。
    - 问:如何判断设备是否正常工作?
    - 答:可以通过监测输出电压和电流的稳定性来判断。如果发现异常波动,应检查输入电压、负载情况以及散热条件。
    - 问:遇到过温保护怎么办?
    - 答:首先确认环境温度是否超出工作范围,必要时增加散热措施。如果问题依旧存在,建议联系厂家寻求技术支持。

    总结和推荐


    综上所述,HRL30系列DC-HVDC转换器凭借其高效能、高精度、多功能保护机制以及广泛应用潜力,成为众多高电压应用场景的理想选择。如果您正在寻找一款可靠且灵活的高压电源解决方案,HRL30系列无疑是一个值得信赖的选择。我们强烈推荐您尝试使用这款产品,相信它将为您带来卓越的性能表现。

HRL3024S1K0N参数

参数
特性 Adjustable Output,Baseplate
输出总功率 -
输出电压组数 1
输出方式 -
输入电压最小值 24V(DC)
输出电压 -1000V
输入电压最大值 30V
输出电流最大值 30mA
散热方式 -
最大容性负载 -
类型 -
开关频率 -
转换效率 85%
长*宽*高 76.2mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

HRL3024S1K0N厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

HRL3024S1K0N数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER HRL3024S1K0N HRL3024S1K0N数据手册

HRL3024S1K0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
