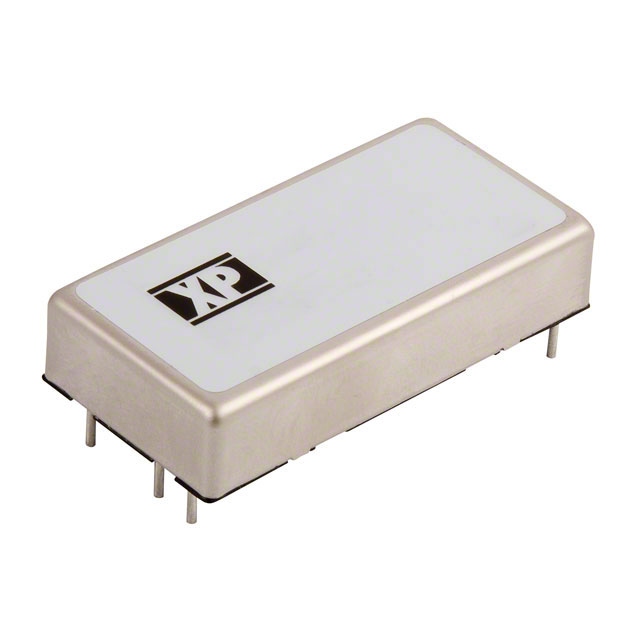

JCK4048D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 36 → 75 V 直流输入, ±12V 直流输出, 40W
供应商型号: 209-JCK4048D12
供应商: Mouser
标准整包数: 1
XP POWER AC-DC模块 JCK4048D12

JCK4048D12概述

    # 电子元器件技术手册:JCK系列40W DC-DC转换器

    产品简介


    JCK系列是一款高性能的40瓦DC-DC转换器,广泛应用于通信设备、工业自动化、医疗设备和各类电子系统。它提供单路输出和双路输出选项,具备高效率(最高可达92%)和非常高的功率密度。此外,该转换器还支持宽输入电压范围,具备远程开关控制、过压保护和过载保护等功能。

    技术参数


    - 输入参数
    - 输入电压范围:9-18V、18-36V、36-75V
    - 输入电流:见具体型号
    - 反射纹波电流:20 mA pk-pk至12 µH电感,5 Hz至20 MHz
    - 欠压锁定:见输入电压范围
    - 冲击电流:根据输入电压范围设定
    - 输出参数
    - 输出电压:见具体型号
    - 负载调节:±0.5%最大值(单输出模型)
    - 线性调节:±0.5%最大值
    - 瞬态响应:3%最大偏差,在250 µs内恢复至1%
    - 过压保护:不同电压范围设置不同保护阈值
    - 过载保护:115-130%输出电流
    - 短路保护:重启模式,自动恢复
    - 工作环境
    - 工作温度:-40°C 至 +70°C(自55°C至70°C开始降额)
    - 存储温度:-40°C 至 +125°C
    - 环境湿度:5%-95%(非凝结)
    - 其他特性
    - 隔离度:输入到输出1600 VDC,输入到外壳1600 VDC,输出到外壳1600 VDC
    - 开关频率:270 kHz
    - 功率密度:50 W/in³
    - 平均无故障时间:至少330 kHrs(按MIL-HDBK-217F计算)

    产品特点和优势


    - 高效率:最高达92%,提高能效,降低运行成本。
    - 宽输入范围:支持9-75V输入,适用于多种电源环境。
    - 远程控制:方便在各种环境下进行远程管理和操作。
    - 安全保护:内置过压、过载和短路保护机制,确保使用安全。
    - 优异的隔离性能:提供高达1600 VDC的隔离,增强抗干扰能力。

    应用案例和使用建议


    JCK系列40W DC-DC转换器在多个应用场合下表现出色。例如,在医疗设备中,它们可以为敏感电路供电,保证稳定的电压供应。在通信设备中,可以利用其高效率和宽输入范围来满足各种不同的电源需求。建议在选择型号时考虑负载情况和环境条件,以确保最佳性能。
    使用建议
    - 在高负载情况下,可能需要加装散热片以避免过热。
    - 建议使用外部滤波电容来减少输出纹波,以提高系统稳定性。

    兼容性和支持


    JCK系列转换器具有良好的兼容性,可以与多种外部组件配合使用。制造商提供了详细的文档和技术支持,包括安装指南、维护手册和应用笔记。如果在使用过程中遇到问题,可以通过制造商的技术支持团队获取帮助。

    常见问题与解决方案


    - Q: 如何进行远程开关控制?
    - A: 通过逻辑电平控制信号实现,具体请参考技术手册中的连接图。
    - Q: 如何判断是否达到满载输出?
    - A: 查看产品手册中的效率曲线,一般在满载时效率达到最高点。
    - Q: 遇到短路时如何处理?
    - A: 系统会进入重启模式,并在检测到正常后自动恢复供电。

    总结和推荐


    JCK系列40W DC-DC转换器凭借其高效率、宽输入范围、优良的安全保护机制和出色的环境适应性,在众多应用场景中表现出色。我们强烈推荐使用该产品,尤其是对性能和可靠性要求较高的应用场合。

JCK4048D12参数

参数
输出总功率 -
转换效率 92%
类型 -
输出方式 DC-DC
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出电流最大值 1.67A,1.67A
输入电压最小值 48V(DC)
输出电压组数 2
输出电压 12V
开关频率 -
输入电压最大值 75V
最大容性负载 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK4048D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK4048D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK4048D12 JCK4048D12数据手册

JCK4048D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 82.28 ¥ 695.266
5+ $ 78.3648 ¥ 662.1826
10+ $ 75.9348 ¥ 641.6491
30+ $ 70.686 ¥ 597.2967
100+ $ 65.9715 ¥ 557.4592
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 695.26
