JHL0324D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHL03系列, 20 → 30 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1672047
供应商: 海外现货
标准整包数: 10

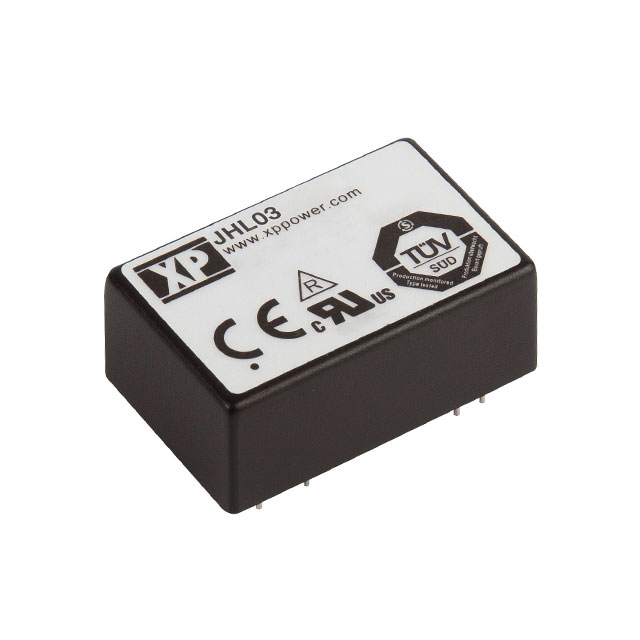

XP POWER AC-DC模块 JHL0324D15

JHL0324D15概述

    JHL03系列DC-DC转换器技术手册解析

    产品简介


    JHL03系列是一款高性能的DC-DC转换器,适用于医疗设备、工业控制和通讯系统等领域。该转换器提供了广泛的输入电压范围(10-30VDC),并具有多种输出电压选择(±5V、±12V、±15V)。JHL03系列采用DIP24封装形式,具备高效率(最高可达82%)和强隔离能力(4000VAC),同时符合国际医疗标准如IEC60601-1的认证要求。

    技术参数


    - 输入电压范围: 10-17VDC(12V额定值);20-30VDC(24V额定值)
    - 输出电压: ±5V, ±12V, ±15V
    - 输出电流:
    - 5V: 600mA
    - 12V: 250mA
    - 15V: 200mA
    - 最大输入电流:
    - 12V输入: 56mA(空载), 325mA(满载)
    - 24V输入: 38mA(空载), 167mA(满载)
    - 最大电容负载: 每个输出为720μF
    - 效率: 最高达82%
    - 隔离电压: 4000VAC,双倍/加强绝缘,符合IEC60601-1第3版
    - 泄漏电流: 2μA(满足患者安全要求)
    - 尺寸: 1.25 x 0.80 x 0.40英寸(31.75 x 20.32 x 10.20毫米)
    - 重量: 约0.04磅(20克)

    产品特点和优势


    - 医疗级认证: 满足IEC60601-1第3版的安全标准,具备4000VAC的隔离能力。
    - 高效率和低功耗: 最高效率可达82%,且在不同负载条件下表现出色。
    - 宽输入电压范围: 适应不同的电源条件,增强了系统的灵活性和可靠性。
    - 高可靠性: 采用DIP24封装,具备良好的机械稳定性和环境适应性。
    - 低泄漏电流: 泄漏电流仅为2μA,确保了患者的用电安全。

    应用案例和使用建议


    - 应用案例: JHL03系列广泛应用于医疗设备,如心电图机、呼吸机和监护仪。这些设备通常需要高精度和稳定性的电源供给,JHL03系列能够满足这些需求。
    - 使用建议:
    - 环境温度管理: 在极端温度环境下使用时,建议通过散热片或其他方式提高散热效率。
    - 输出电压调节: 通过外部电阻调整输出电压,以达到所需的精确输出。
    - 负载管理: 在启动时确保最小负载,避免瞬态现象对输出的影响。

    兼容性和支持


    - 兼容性: JHL03系列与多种医疗设备和其他电子系统兼容。该转换器支持多种输出电压和电流配置,方便集成到不同应用场景中。
    - 厂商支持: 厂商提供三年保修期,并提供详尽的技术支持文档,包括应用指南和常见问题解答。

    常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方案: 检查输入电压是否在规定范围内,确保连接正确。
    - 问题: 输出电压不稳定。
    - 解决方案: 调整外部电阻以校准输出电压。
    - 问题: 设备过热。
    - 解决方案: 确保有足够的散热措施,避免长时间满载运行。

    总结和推荐


    JHL03系列DC-DC转换器凭借其高效率、高隔离度和医疗级认证等优势,非常适合医疗设备和其他对稳定性要求高的应用场景。推荐在对电源要求严格的系统中使用JHL03系列,以确保系统的可靠性和安全性。

JHL0324D15参数

参数
输出总功率 -
输出电流最大值 100mA,100mA
散热方式 -
类型 -
最大容性负载 -
输入电压最小值 24V(DC)
特性 OCP,OVP,SCP,UVLO
输入电压最大值 30V
输出电压 15V
开关频率 -
输出方式 -
转换效率 80%
输出电压组数 2
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

JHL0324D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JHL0324D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JHL0324D15 JHL0324D15数据手册

JHL0324D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
