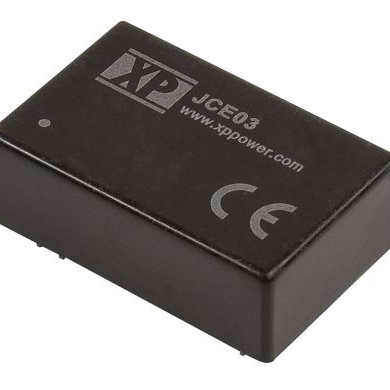

JCE0312D24-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 9 → 18 V 直流输入, ±24V 直流输出, 3W
供应商型号: 1672056
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JCE0312D24-H

JCE0312D24-H概述

    JCE03 Series DC-DC Converter 技术手册

    1. 产品简介


    JCE03系列直流到直流转换器是一种高效能、高可靠性的小型电源模块,广泛应用于通信设备、工业自动化、医疗仪器以及各类嵌入式系统。该系列产品提供单输出和双输出两种模式,适用于多种电压输入范围(9-75V),并具备高达1500VDC的隔离电压,某些型号可选配3000VDC隔离。它采用塑料封装形式,具有体积小、重量轻的特点,同时具备宽工作温度范围和卓越的电磁兼容性(EMC)性能。

    2. 技术参数


    - 输入电压范围:9-18V, 18-36V, 36-75V
    - 输出电压:3.3V, 5.0V, 12.0V, 15.0V, 24.0V,双输出型号提供±3.3V, ±5.0V, ±12.0V, ±15.0V, ±24.0V
    - 最大输出电流:单输出型号:900mA(3.3V), 600mA(5.0V), 250mA(12.0V), 200mA(15.0V), 125mA(24.0V)
    - 双输出型号:±450mA(3.3V), ±300mA(5.0V), ±125mA(12.0V), ±100mA(15.0V), ±63mA(24.0V)
    - 效率:最高可达81%
    - 工作温度范围:-40°C至+100°C,超出85°C后负载率逐渐降至零
    - 尺寸:1.25 x 0.80 x 0.40英寸(31.75 x 20.32 x 10.16毫米)
    - 重量:约0.03磅(13.0克)

    3. 产品特点和优势


    - 宽输入电压范围:2:1输入电压范围(9-75V),适用于不同应用场景。
    - 高效率和稳定性:最高效率达81%,且具备严格的输出电压调节能力。
    - 无最小负载要求:无需最低负载即可正常工作。
    - 高隔离电压:标准型号1500VDC,可选3000VDC。
    - 抗干扰能力强:满足多项电磁兼容标准,如EN61000-4-2, EN61000-4-3等。
    - 长寿命:三年质保,MIL-HDBK-217F标准下平均无故障时间为800k小时。

    4. 应用案例和使用建议


    - 通信设备:适用于路由器、交换机等通信设备的电源转换需求。
    - 工业自动化:适用于PLC控制器、传感器、执行器等设备。
    - 医疗仪器:适用于各类医疗检测设备,保证安全可靠的供电。
    - 嵌入式系统:适用于各类嵌入式设备,提供稳定可靠的电源。
    使用建议:
    - 在设计电路时,确保输入电容足够大以减少纹波。
    - 遵循制造商提供的安装指南,避免引脚焊接不当导致的电气问题。
    - 在极端温度条件下使用时,注意降额操作以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:JCE03系列与市面上主流的电源管理系统高度兼容,适用于各种电源分配架构。
    - 支持:厂商提供详尽的技术文档和支持服务,包括电路设计指导、现场技术支持等。

    6. 常见问题与解决方案


    - 问题1:电源启动困难。
    - 解决方案:检查输入电压是否符合规范,确保输入电容容量足够。

    - 问题2:输出电压不稳定。
    - 解决方案:确认负载电流是否超过额定值,必要时增加外部电容滤波。
    - 问题3:无法达到最大输出功率。
    - 解决方案:检查输入电压是否过低,适当提高输入电压或减小负载。

    7. 总结和推荐


    JCE03系列DC-DC转换器以其宽输入电压范围、高效率和出色的稳定性,在多种应用场景中表现出色。结合其优良的抗干扰能力和长寿命,使其成为市场上极具竞争力的产品。对于需要高性能电源模块的应用场合,强烈推荐使用JCE03系列DC-DC转换器。

JCE0312D24-H参数

参数
输出方式 -
特性 SCP
散热方式 -
输出电流最大值 63mA,63mA
输出总功率 -
最大容性负载 -
开关频率 -
类型 -
输出电压 24V
转换效率 80%
输出电压组数 2
输入电压最小值 9V~18V(DC)
输入电压最大值 18V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
