JTC0424S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: SCP 800mA 5V 1 36V 通孔安装
供应商型号: 1435452
供应商: 海外现货
标准整包数: 1

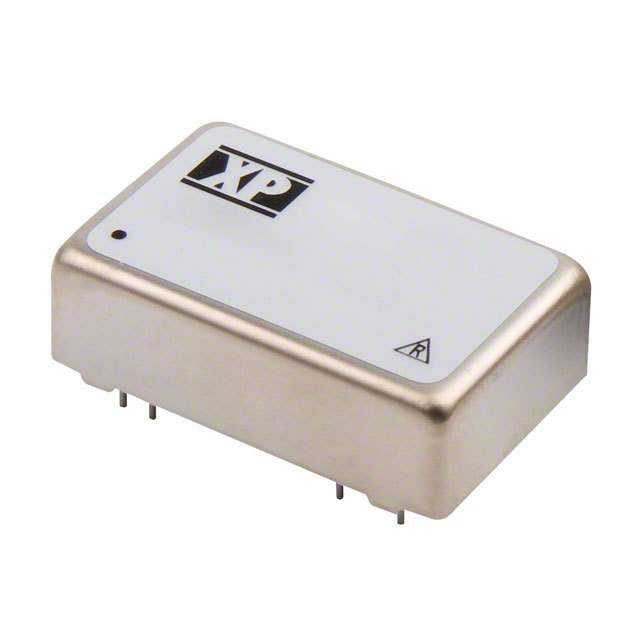

XP POWER AC-DC模块 JTC0424S05

JTC0424S05概述

    JTC系列电子元器件技术手册

    产品简介


    JTC系列电子元器件是一种高效、高性能的电源转换模块,适用于多种应用场景。它们提供了广泛的输入电压范围(9-72V DC),单路和双路输出选择,以及高隔离电压。这些元器件广泛应用于通信设备、工业自动化、医疗仪器、智能家居系统等领域。

    技术参数


    - 功率等级: 4W 和 6W
    - 输入电压范围: 24V (9-36V DC) 或 48V (18-72V DC)
    - 输入电流: 见详细表格
    - 输入滤波器: π型网络
    - 输入反射纹波: 35mA pk-pk 通过12µH电感
    - 输入浪涌: 24V型号为40VDC,48V型号为80VDC,持续100ms
    - 欠压锁定: 无
    - 输入反向电压保护: 无
    - 隔离电压: 1500VDC(可选3500VDC)
    - 效率: 见详细表格
    - 最大电容负载: 见详细表格
    - 温度系数: ±0.02/°C
    - 工作温度: -40°C至+100°C(+85°C开始降额到+100°C时无负载)
    - 存储温度: -40°C至+125°C
    - 湿度: 高达95%,非凝结
    - 冷却方式: 自然对流
    - 开关频率: 266kHz典型值
    - 功率密度: JTC04: 10W/in³,JTC06: 15W/in³
    - 平均故障间隔时间(MTBF): >1.0 M小时 (MIL-HDBK-217F)

    产品特点和优势


    - 宽输入电压范围: 9-72V DC,适用于多种电源输入环境。
    - 高隔离电压: 标准配置1500VDC,可选3500VDC。
    - 连续短路保护: 具有自恢复功能,有效避免短路损坏。
    - 高效率: 多种电压下的效率高达84%。
    - 宽温度范围: 可在极端环境中稳定运行。
    - 自然对流冷却: 不需要额外风扇,降低系统复杂度。

    应用案例和使用建议


    应用案例:
    - 通信设备: 用于路由器、交换机等设备,确保稳定可靠的电源供应。
    - 工业自动化: 在自动化生产线中提供稳定电源,确保系统正常运行。
    - 医疗仪器: 需要高精度、稳定电源供应的场合。
    使用建议:
    - 确保输入电压在允许范围内,以避免过压或欠压损坏设备。
    - 使用符合要求的输入滤波器,减小纹波干扰。
    - 在高温环境下使用时,需注意散热,必要时加装散热片。
    - 按照表格提供的参数选择合适的电容负载。

    兼容性和支持


    - 兼容性: 本产品具有广泛的输入电压范围和多种输出选项,可以与其他不同标准的设备兼容。
    - 支持: 厂商提供三年质保,详细的技术文档和用户手册,以及技术支持热线。如有任何问题,可以及时联系厂商获取帮助。

    常见问题与解决方案


    1. 问题: 输入电压超过额定范围导致设备损坏。
    - 解决办法: 确认输入电压是否在9-72V DC范围内,并安装适当的电压调节器。
    2. 问题: 设备在启动时延迟时间过长。
    - 解决办法: 检查输入电压和负载情况,调整电容负载。
    3. 问题: 输出电压波动较大。
    - 解决办法: 调整电容负载,使用更稳定的输入电压源。

    总结和推荐


    JTC系列电子元器件以其宽输入电压范围、高隔离电压、连续短路保护和高效率等特点,在多种应用中表现出色。其优秀的温度特性和稳定性使其能够在恶劣环境下稳定运行。虽然价格略高于同类产品,但考虑到其高性能和长寿命,强烈推荐在通信设备、工业自动化、医疗仪器和智能家居系统中使用。
    综上所述,JTC系列电子元器件是一款值得信赖的高性能电源转换模块,无论是在性能还是可靠性方面都表现出色,非常适合各种应用场景。

JTC0424S05参数

参数
输出电流最大值 800mA
类型 -
输出方式 -
特性 SCP
输出电压 5V
转换效率 -
输入电压最小值 -
输出电压组数 1
散热方式 -
输出总功率 -
开关频率 -
输入电压最大值 36V
最大容性负载 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTC0424S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTC0424S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTC0424S05 JTC0424S05数据手册

JTC0424S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
