IV0512S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, IV系列, 4.5 → 5.5 V 直流输入, ±12V 直流输出, 1W
供应商型号: 209-IV0512S
供应商: Mouser
标准整包数: 1

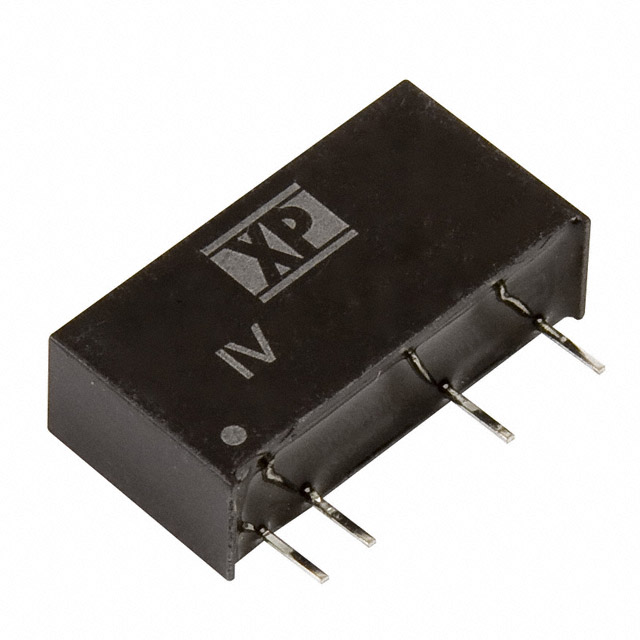

XP POWER DC-DC模块 IV0512S

IV0512S概述

    电子元器件产品技术手册:IV系列

    1. 产品简介


    IV系列是一款单输出和双输出电源模块,提供多种电压和电流输出选择。其适用于各种工业、通信、医疗和消费电子设备。IV系列采用了SIP或DIP封装形式,具有较高的绝缘能力和广泛的温度适应性。

    2. 技术参数


    - 功率:1瓦
    - 输入电压范围:±10%(具体值取决于型号)
    - 绝缘电压:3000 VDC(可选4000 VDC和6000 VDC)
    - 操作温度:-40 °C 到 +85 °C
    - 无故障运行时间(MTBF):>1.1 MHrs
    - 保修期:3年
    - 开关频率:典型值80 KHz
    - 最大电容负载:双输出:±100 µF;单输出:220 µF

    3. 产品特点和优势


    - 多输出选择:支持单输出和双输出,灵活性高。
    - 高绝缘能力:3000 VDC的绝缘电压,可选更高的绝缘电压。
    - 宽温域工作:可以在极端环境下可靠工作,满足工业应用的需求。
    - 高效的转换效率:最高可达78%,适用于需要高能效的应用场景。
    - 易于安装和使用:提供SIP和DIP两种封装,便于集成到不同系统中。

    4. 应用案例和使用建议


    IV系列广泛应用于通信设备、医疗设备和消费电子产品中。例如,在工业自动化系统中,可以作为控制单元的电源模块,确保系统稳定运行。对于消费电子产品,如智能家居设备,IV系列可以通过高能效的转换提升整体能效。
    使用建议:
    - 在低温环境中使用时,需考虑温度系数的影响,确保设置点准确度。
    - 在高电容负载下工作时,注意调整负载以避免过载现象。

    5. 兼容性和支持


    IV系列与市面上大多数标准电路板兼容。厂商提供了详尽的技术支持文档,并可通过官方渠道获得技术支持。

    6. 常见问题与解决方案


    - 问题1:无负载时效率下降
    - 解决方案:增加最小负载以维持额定输出,确保满载效率。

    - 问题2:输入电压波动大
    - 解决方案:增加输入滤波器,降低输入纹波电流影响。

    7. 总结和推荐


    IV系列凭借其高绝缘能力、广泛的温度适应性及高效能的特点,在工业和消费电子领域展现出强大的竞争力。其灵活的多输出选择和广泛的兼容性使其成为众多应用场景的理想选择。强烈推荐用于需要高性能和可靠性的系统中。
    本文档基于IV系列的技术手册编制而成,详细介绍了产品的特性和使用注意事项,希望对您的项目设计有所帮助。

IV0512S参数

参数
输出方式 -
输入电压最大值 5.5V
特性 -
输出总功率 -
开关频率 -
转换效率 76%
最大容性负载 -
输出电压组数 2
输出电压 12V
输入电压最小值 5V(DC)
类型 -
输出电流最大值 42mA,42mA
散热方式 -
长*宽*高 19.5mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IV0512S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

IV0512S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER IV0512S IV0512S数据手册

IV0512S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.659 ¥ 64.7185
5+ $ 7.106 ¥ 60.0457
10+ $ 6.886 ¥ 58.1867
20+ $ 6.4692 ¥ 54.6647
100+ $ 6.0372 ¥ 51.0143
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.71
