JTF0848D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OVP,SCP 87% 265mA,265mA 15V 2 75V 通孔安装
供应商型号: 1859150
供应商: 海外现货
标准整包数: 1

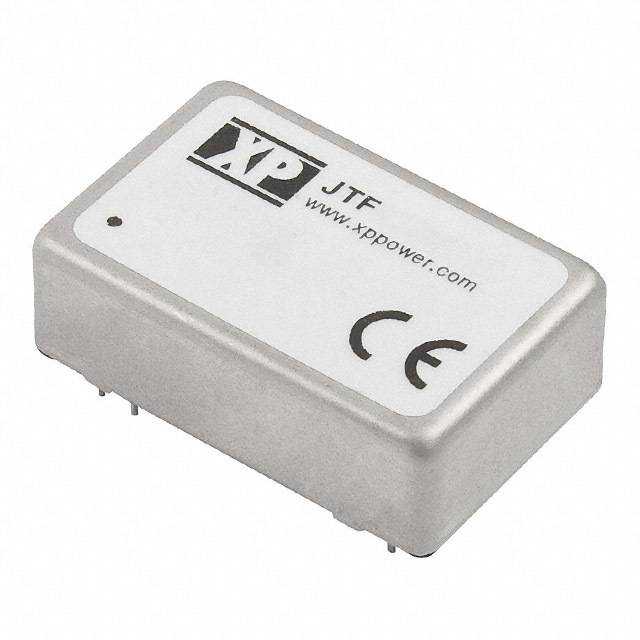

XP POWER AC-DC模块 JTF0848D15

JTF0848D15概述

    JTF Series DC/DC Converter 技术手册



    产品简介



    JTF系列是高功率密度的DC/DC转换器,广泛应用于工业自动化、通信设备、电力系统和医疗设备等领域。它们提供单路和双路输出电压,具有宽输入电压范围和出色的电源性能。该系列产品通过优化设计,能够在极端环境下可靠运行。


    技术参数



    - 输入电压范围: 24V(9-36VDC),48V(18-75VDC)
    - 输入电流: 见表格
    - 最大负载: 见表格
    - 效率: 见表格
    - 初始设置精度: JTF15型号为±1.0%,其他型号为±1.2%
    - 启动延迟: 20ms典型
    - 线路调节: 单路:±0.2%最大,双路:±0.5%最大
    - 负载调节: 单路:±0.5%最大,双路:±1.0%最大
    - 过载保护: JTF08和JTF15型号为150%全负载典型,其他型号为170%全负载典型
    - 过压保护: 各电压等级对应的过压保护点
    - 短路保护: 自动恢复的跳闸重启机制
    - 隔离电压: 输入到输出、输入到外壳、输出到外壳均达1600VDC
    - 工作温度: -40°C至+105°C,自然对流冷却
    - 储存温度: -40°C至+125°C
    - 湿度: 高达90%,非凝结
    - 电磁兼容性: 符合EN55022标准(传导发射)、EN61000-4-2(静电放电)、EN61000-4-3(辐射免疫)、EN61000-4-4(电快速瞬变脉冲群)、EN61000-4-5(浪涌)、EN61000-4-6(传导抗扰度)等标准


    产品特点和优势



    JTF系列DC/DC转换器具有以下显著特点和优势:
    - 高功率密度: 提供单位体积内的最大输出功率,适合紧凑空间应用
    - 宽输入电压范围: 确保广泛的电源适应性,减少外部稳压需求
    - 良好的稳定性: 精确的初始设置精度和优秀的负载及线路调节能力
    - 增强的安全性: 过载、过压、短路保护功能确保长时间稳定运行
    - 强大的电磁兼容性: 满足多种标准要求,适用于复杂电磁环境
    - 长寿命和可靠性: 高MTBF值和严格的耐温范围保证长期可靠运行


    应用案例和使用建议



    应用案例

    JTF系列广泛应用于工业控制、电力供应系统和医疗设备。例如,在一个大型工业自动化控制系统中,多个JTF系列转换器并联工作,可以为不同模块提供稳定的电源支持。

    使用建议

    - 散热设计: 尽量保持良好的自然对流环境,以避免因过热导致性能下降
    - 接线注意事项: 确保所有连接点接触良好,防止虚焊和接触不良现象
    - 电源管理: 结合实际需求合理选择合适的输出电压和电流,避免资源浪费
    - 环境适应性: 在高温或低温环境中使用时,根据环境温度调整负载率,避免过载


    兼容性和支持



    JTF系列转换器与多数标准工业接口兼容。制造商提供全面的技术支持,包括安装指导、故障排查和软件更新等服务。


    常见问题与解决方案



    - 问题: 启动延迟过长
    - 解决办法: 检查输入电压是否在规定范围内,确保无过载现象
    - 问题: 输出电压不稳定
    - 解决办法: 校准输出电压至规定范围,检查是否存在负载波动或线路干扰
    - 问题: 过载保护频繁触发
    - 解决办法: 减少负载或增加过载阈值,重新设置保护点


    总结和推荐



    综上所述,JTF系列DC/DC转换器凭借其高功率密度、宽输入电压范围、高可靠性及强大的电磁兼容性,成为广泛应用的理想选择。针对具体应用场景进行合理配置,能显著提升系统的整体性能。因此,我们强烈推荐使用该系列产品,尤其对于需要高性能电源支持的应用场合。

JTF0848D15参数

参数
输出电压 15V
输入电压最小值 -
类型 -
输入电压最大值 75V
最大容性负载 -
转换效率 87%
开关频率 -
输出电流最大值 265mA,265mA
输出方式 -
输出总功率 -
输出电压组数 2
特性 Remote On/Off,OCP,OVP,SCP
散热方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF0848D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF0848D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF0848D15 JTF0848D15数据手册

JTF0848D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
