首页  >  产品百科  >  ITQ2405S

ITQ2405S

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITQ系列, 9 → 36 V 直流输入, ±5V 直流输出, 6W
供应商型号: 209-ITQ2405S
供应商: Mouser
标准整包数: 1

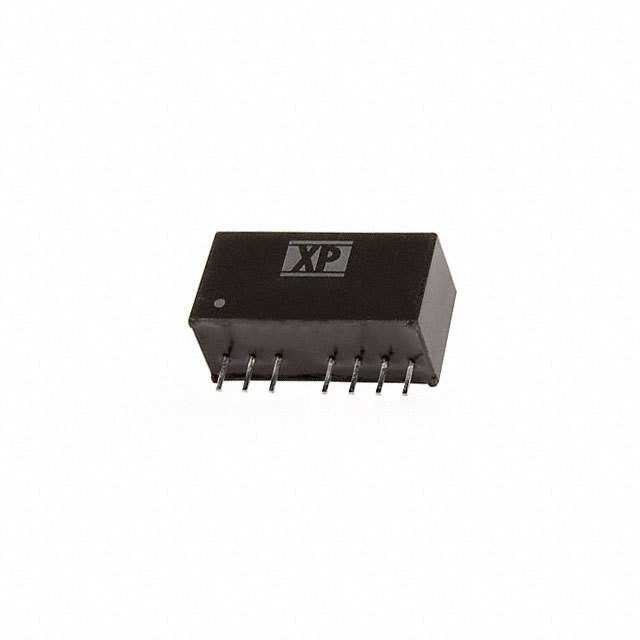

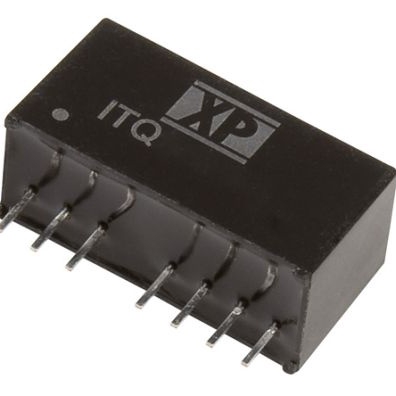

XP POWER DC-DC模块 ITQ2405S

ITQ2405S概述

    ITQ Series DC-DC Converter:高效可靠的电源解决方案

    产品简介


    ITQ系列DC-DC转换器是一款专为现代电力需求设计的产品。它支持单输出和双输出模式,适用于广泛的应用领域,如工业自动化、医疗设备、通信设备等。该系列产品通过4:1的宽输入范围和高效率的转换技术,确保了稳定且高效的电源供应。

    技术参数


    以下是ITQ系列DC-DC转换器的关键技术参数:
    - 输入电压范围:9-36 VDC(24 V额定)或18-75 VDC(48 V额定)
    - 输出电压范围:3.3V至24V
    - 最大输出电流:高达1500mA(3.3V)
    - 隔离电压:1500 VDC(可选3000 VDC)
    - 工作效率:最高可达87%
    - 操作温度范围:-40°C 至 +100°C
    - 尺寸:0.86 x 0.36 x 0.44英寸(21.9 x 9.2 x 11.1毫米)
    - 重量:约0.01磅(4.8克)

    产品特点和优势


    1. 多输入范围:4:1宽输入范围确保了更大的适应性和灵活性。
    2. 高效率:最高可达87%的效率,有效减少能量损耗。
    3. 高可靠性:1500 VDC隔离电压和短路保护功能确保了高可靠性和安全性。
    4. 灵活的控制方式:可通过远程开关控制输出开启/关闭。
    5. 无负载最小要求:无需最低负载即可正常工作,增加了应用的多样性。

    应用案例和使用建议


    ITQ系列DC-DC转换器已在多个领域得到了广泛应用,如工业自动化设备、医疗仪器、通讯设备等。以下是一些使用建议:
    - 应用案例:在自动化生产线中,确保每个设备都能获得稳定而可靠的电源供应。
    - 使用建议:建议在应用前根据具体需求选择合适的输入电压范围和输出电压及电流。使用时需注意散热问题,保证设备能够在工作温度范围内正常运行。

    兼容性和支持


    - 兼容性:该系列产品与其他常见的电子元器件和设备兼容良好,可以方便地集成到现有的系统中。
    - 支持和服务:制造商提供三年质保服务,并针对客户的特定需求提供技术支持。

    常见问题与解决方案


    1. 问题:输出电压不稳定。
    - 解决方法:检查输入电压是否在规定范围内;确认连接线路无误。

    2. 问题:转换效率低。
    - 解决方法:优化负载匹配;检查是否有外部干扰导致效率下降。

    3. 问题:远程开关不起作用。
    - 解决方法:检查连接线路是否正确;确认输入电流是否满足条件。

    总结和推荐


    ITQ系列DC-DC转换器以其高效、稳定和高可靠性,在众多应用中表现出色。其独特的4:1输入范围和灵活的控制选项使其成为各种复杂应用的理想选择。综合考虑其性价比和技术参数,强烈推荐ITQ系列DC-DC转换器作为高效的电源解决方案。

ITQ2405S参数

参数
输出电压组数 2
特性 Remote On/Off,SCP
输入电压最小值 9V~36V(DC)
输出电压 5V
开关频率 -
输出总功率 -
输出电流最大值 600mA,600mA
输出方式 -
散热方式 -
最大容性负载 -
输入电压最大值 36V
类型 -
转换效率 84%
长*宽*高 21.85mm(长度)*9.2mm(宽度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITQ2405S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITQ2405S数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITQ2405S ITQ2405S数据手册

ITQ2405S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.6 ¥ 223.08
5+ $ 25.1424 ¥ 212.4533
10+ $ 24.3648 ¥ 205.8826
20+ $ 23.328 ¥ 197.1216
100+ $ 21.168 ¥ 178.8696
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 223.08
直接购买
加入购物车
