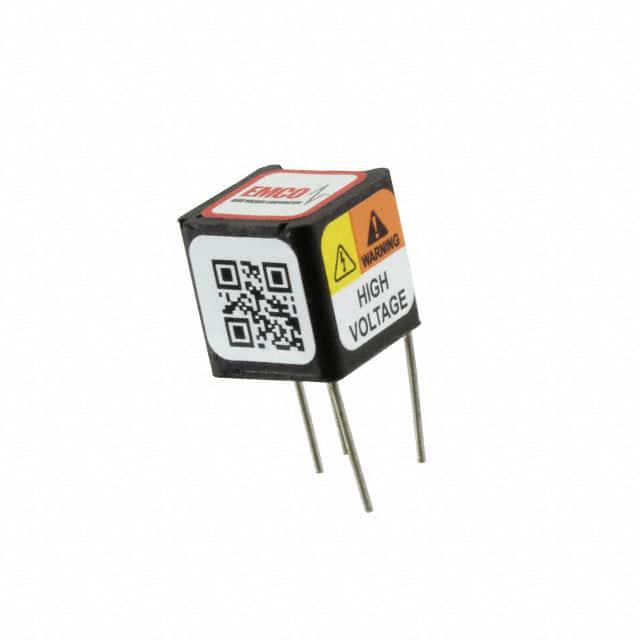

Q20N-5

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: Proportional Output 350KHz 500mW 250μA -2000V 1 5V Adjustable CASE A 通孔安装
供应商型号: 1470-3336-ND
供应商: Digi-Key
标准整包数: 1
XP POWER DC-DC模块 Q20N-5

Q20N-5概述

    Q Series 高压直流转换器产品概述

    1. 产品简介


    Q系列是一款超小型、高可靠性的直流到高压直流转换器,可提供最高达10,000伏特的输出电压。该系列产品主要适用于各种需要紧凑尺寸和高可靠性的应用场合,如光电二极管、光电倍增管、光源、压电装置、维持离子泵、电泳仪、打印机、点火器、电容器充电等。

    2. 技术参数


    | 参数 | 值 |

    | 输出电压 | 100V 至 10,000V @ 0.5 瓦 |
    | 最大输出电流 | 83 μA 至 5 mA |
    | 纹波(峰值到峰值) | <1.000% |
    | 输入电压 | 0 至 5、12、15 或 24 伏 |
    | 转换启动电压 | <0.7 伏 |
    | 绝缘 | < +/- 500 VDC 偏置 |
    | 输出电压容差 | ±10% |
    | 工作频率 | 75-500kHz(典型值) |
    | 控制针脚 | 0 至 VIN |
    | 存储温度范围 | -55 至 +105°C |
    | 标准工作温度范围 | -25 至 +70°C |
    | 扩展工作温度范围 | -55 至 +75°C |

    3. 产品特点和优势


    - 超高可靠性:采用先进的设计和材料,保证长期稳定运行。
    - 无需外部组件:可以直接接入电路,减少外部连接和故障点。
    - 低纹波和电磁干扰:典型纹波小于1%,减少对其他组件的干扰。
    - 隔离输入/输出:确保安全,避免电气故障。
    - 低泄漏电流:<250nA,保证电源的稳定性。
    - 紧凑设计:最小尺寸仅为0.125立方英寸,适合空间受限的应用场合。
    - 环保合规:符合RoHS标准,无铅环保。
    - UL认证:经过严格的测试和认证,符合国际安全标准。

    4. 应用案例和使用建议


    Q系列广泛应用于多种高科技领域,如光电设备、医疗设备、实验室仪器等。根据手册中的应用场景和示例,这些产品非常适合用于空间受限且需要高电压的小型设备。使用时需要注意:
    - 轻载或空载条件下:应降低输入电压以避免超过最大额定输出电压。
    - 热管理:确保在最大功率输出时设备温度保持在安全范围内。

    5. 兼容性和支持


    Q系列转换器与市场上主流的电子设备和控制系统具有良好的兼容性,可以轻松集成到现有系统中。厂商提供了详细的技术文档和技术支持服务,以帮助客户进行设计和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查负载条件并调整输入电压 |
    | 纹波过大 | 检查电源滤波器设置 |
    | 过热 | 采取有效的散热措施 |
    | 启动困难 | 检查输入电压和控制信号 |

    7. 总结和推荐


    Q系列高压直流转换器凭借其高可靠性、紧凑的设计和广泛的适用性,在多个领域展现出卓越的表现。无论是用于实验室研究还是工业自动化,该产品都是一个理想的选择。由于其出色的性能和全面的支持服务,我们强烈推荐将Q系列用于需要高电压和紧凑设计的应用场合。

Q20N-5参数

参数
输入电压最小值 -
开关频率 350KHz
特性 Proportional Output
转换效率 -
输入电压最大值 5V
输出电流最大值 250μA
输出电压组数 1
最大容性负载 -
类型 -
散热方式 -
输出电压 -2000V
输出总功率 500mW
输出方式 Adjustable
通用封装 CASE A
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

Q20N-5厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

Q20N-5数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER Q20N-5 Q20N-5数据手册

Q20N-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
