首页  >  产品百科  >  JWE0624S3V3

JWE0624S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE06系列, 9 → 36 V 直流输入, 3.3V 直流输出, 6W
供应商型号: 1351255
供应商: 海外现货
标准整包数: 1

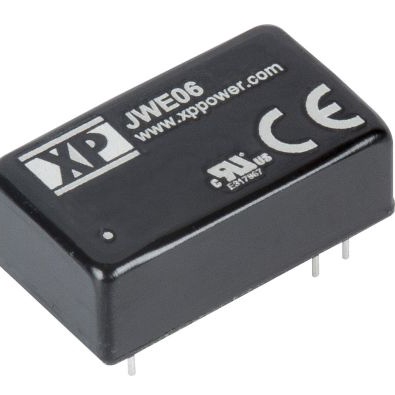

XP POWER AC-DC模块 JWE0624S3V3

JWE0624S3V3概述

    JWE06 Series DC-DC Converter

    1. 产品简介


    JWE06系列是XPPower公司生产的一种广泛应用于工业、医疗、通信及消费电子领域的DC-DC转换器。其核心功能是将输入的直流电压转换为所需的输出直流电压,适用于多种负载条件。该系列产品提供了单路和双路输出版本,通过DIP16封装形式,可以方便地安装在各种电路板上。该转换器具有高功率密度、宽泛的工作温度范围和优秀的电气性能,使得其在苛刻环境中依然能够稳定运行。

    2. 技术参数


    - 输入电压范围:9-36VDC(24V典型值);18-75VDC(48V典型值)
    - 输出电压:3.3V至30VDC,具体型号和额定值参见表
    - 最大输出电流:1500mA(3.3V),250mA(24V)
    - 隔离电压:1500VDC(输入到输出),连续工作时间60秒
    - 效率:高达88%
    - 纹波噪声:55mV峰峰值(20MHz带宽)
    - 过载保护:150%,短路保护
    - 工作温度范围:-40°C至+105°C
    - 尺寸:0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)

    3. 产品特点和优势


    - 宽泛的输入电压范围:4:1输入范围,适应多种电源输入。
    - 超高的隔离度:1500VDC隔离,确保安全运行。
    - 高功率密度:体积小巧但功率强大,适合紧凑型设计。
    - 金属外壳:提高散热性能和机械强度。
    - 长时间保修:提供三年质保,增强客户信心。

    4. 应用案例和使用建议


    - 工业自动化设备:利用JWE06系列稳定可靠的输出,适用于各类自动化设备中的电源模块。
    - 通信设备:由于其高效率和稳定性能,非常适合应用于通信设备的电源管理。
    - 医疗设备:超宽输入范围和优异的电气特性使其成为医疗设备的理想选择。
    使用建议:
    - 在使用过程中注意散热设计,尤其是满载情况下。
    - 尽量避免长时间处于极端环境条件下工作。
    - 外部电容建议使用CHEMI-CON KY 330μF/100V,以提高抗干扰能力。

    5. 兼容性和支持


    JWE06系列DC-DC转换器具有广泛的兼容性,可以与其他标准电子元件无缝对接。XPPower公司还提供了详尽的技术支持文档和售后服务,确保用户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - Q:如何正确安装JWE06系列DC-DC转换器?
    - A:请严格按照产品手册中的步骤进行安装,确保正确连接各引脚,并保证散热良好。
    - Q:在什么条件下需要外部电容?
    - A:对于某些型号,外部电容可以帮助减少纹波噪声,特别是在输入端和输出端增加合适容量的陶瓷电容。


    7. 总结和推荐


    JWE06系列DC-DC转换器以其卓越的性能、稳定的输出和全面的兼容性,成为了众多行业客户的首选。其高可靠性、广泛的输入范围和长久的质保,使其在市场上具备极强的竞争优势。强烈推荐在各类工业和消费电子产品中采用JWE06系列DC-DC转换器。

JWE0624S3V3参数

参数
输入电压最大值 36V
类型 -
输出电压 3.3V
输出电压组数 1
转换效率 78%
最大容性负载 -
输出方式 -
开关频率 -
散热方式 -
特性 OCP,SCP
输入电压最小值 9V
输出总功率 6W
输出电流最大值 1.5A
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0624S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0624S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0624S3V3 JWE0624S3V3数据手册

JWE0624S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 259.3774
3+ ¥ 195.2206
5+ ¥ 191.3153
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 259.37
