ISH1205A

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ISH系列, 10.8 → 13.2 V 直流输入, 5V 直流输出, 2W
供应商型号: 2484123
供应商: 海外现货
标准整包数: 1

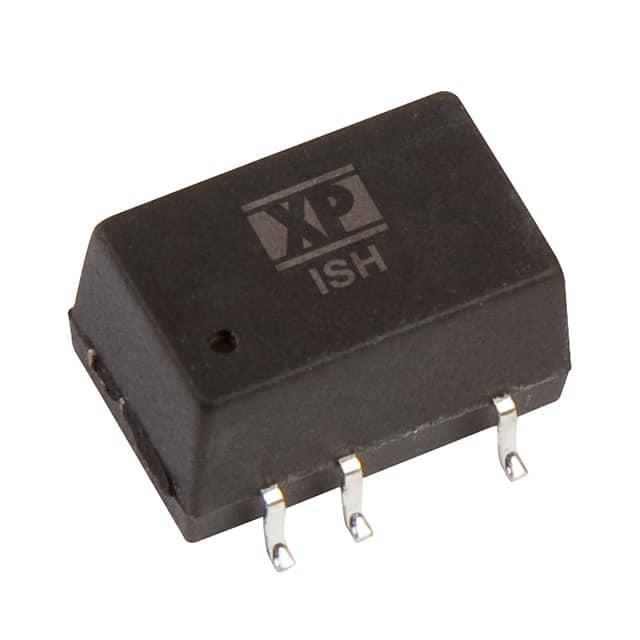

XP POWER DC-DC模块 ISH1205A

ISH1205A概述

    ISH Series DC-DC Converter:高性能电源转换器

    产品简介


    ISH系列直流-直流转换器是为满足现代电力需求而设计的高效能产品。本系列提供了多种输出电压选项(如3.3V、5V、9V、12V、15V和24V),以适应各种应用场景。这些转换器采用表面贴装技术(SMD),具有工业标准引脚布局。此外,其额定工作温度范围从-40°C到+105°C,适用于严苛的工业环境。这款转换器的主要优势在于其紧凑的尺寸和高效率,使其成为需要可靠电源供应的应用的理想选择。

    技术参数


    - 输入电压范围:4.5-5.5V(5V型号)、10.8-13.2V(12V型号)、13.5-16.5V(15V型号)、21.6-26.4V(24V型号)
    - 输出电压范围:3.3V到24V
    - 最大负载电流:400mA(5V)、222mA(9V)、167mA(12V)、133mA(15V)、83mA(24V)
    - 最大电容负载:220μF
    - 效率:72%-86%(根据输入和输出电压变化)
    - 隔离等级:1500VDC(可选3000VDC)
    - 封装尺寸:0.500 x 0.44 x 0.285英寸(12.7 x 11.2 x 7.25毫米)

    产品特点和优势


    ISH系列转换器具备以下独特功能和优势:
    - 单输出:简化电路设计,提高可靠性。
    - SMD封装:适合自动装配,节省空间,提升生产效率。
    - 高隔离电压:提供1500VDC标准隔离电压,可选3000VDC版本,确保高安全性和低电磁干扰。
    - 宽工作温度范围:能够在极端温度环境下稳定运行,适用于工业自动化、医疗设备和航空航天等领域。
    - 高效率:高效率意味着更少的热量产生,延长设备寿命并降低能源消耗。

    应用案例和使用建议


    ISH系列转换器广泛应用于电信设备、工业自动化系统、医疗仪器和车载电子设备等领域。例如,在工业控制设备中,这些转换器可用于为传感器、微控制器和其他模块供电。在医疗设备中,它们可以作为稳定的电源供应,确保精确度和可靠性。
    使用建议:
    - 电容配置:在输出端添加适当的电容器,如对于ISH2424A型号,应添加Y电容器,以提高稳定性。
    - 散热管理:尽管转换器允许在自然对流条件下工作,但在高负载情况下仍需注意散热,以避免过热。
    - 负载曲线:确保输出电压的准确性,特别是在负载变化时,遵循制造商提供的典型负载曲线进行校准。

    兼容性和支持


    ISH系列转换器设计用于与现有设备和电路板无缝集成。此外,供应商提供详尽的技术文档和支持,包括安装指南、焊接温度曲线和故障排除指南。对于复杂的项目,用户还可以获得专业工程师的支持。

    常见问题与解决方案


    - 问题1:启动延迟时间长。
    - 解决方案:检查输入电压是否符合规定范围,确保所有连接正确无误。
    - 问题2:输出电压不稳定。
    - 解决方案:检查外部电容器配置是否正确,必要时增加电容量以减少波动。
    - 问题3:发热严重。
    - 解决方案:适当增加散热措施,如使用散热片或风扇,并确保良好的空气流通。

    总结和推荐


    ISH系列直流-直流转换器凭借其高效的电源转换能力、宽广的工作温度范围和高隔离电压等级,成为各类应用的理想选择。无论是在工业控制还是医疗设备中,它都能提供可靠、稳定的电源供应。此外,制造商提供的优质支持服务进一步增强了该产品的市场竞争力。综上所述,我强烈推荐ISH系列直流-直流转换器用于需要高可靠性和高效率电源解决方案的项目。

ISH1205A参数

参数
输出总功率 2W
输出电流最大值 400mA
散热方式 -
开关频率 -
输出电压组数 1
输入电压最小值 10.8V
转换效率 79%
输出电压 5V
输出方式 -
类型 -
最大容性负载 -
特性 SCP
输入电压最大值 13.2V
长*宽*高 12.7mm(长度)*8.3mm(宽度)
安装方式 贴片安装
应用等级 商用级
零件状态 最后售卖
包装方式 卷带包装,管装

ISH1205A厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ISH1205A数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ISH1205A ISH1205A数据手册

ISH1205A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 79.1384
5+ ¥ 75.9729
10+ ¥ 70.908
25+ ¥ 69.6418
100+ ¥ 69.6418
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
