首页  >  产品百科  >  JCD0612S05

JCD0612S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 4.5 → 9 V 直流输入, 5V 直流输出, 6W
供应商型号: 1228137
供应商: 欧时
标准整包数: 1

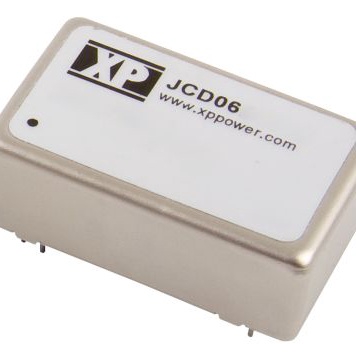

XP POWER AC-DC模块 JCD0612S05

JCD0612S05概述


    产品简介


    JCD系列 DC/DC 转换器
    JCD 系列 DC/DC 转换器是一种高性能的电源模块,主要用于将直流电压转换为另一种直流电压。它广泛应用于通信、工业自动化、医疗设备、数据中心和新能源等领域。这些转换器具备高效率、高可靠性及宽输入电压范围等特点,能够满足不同应用场合的需求。

    技术参数


    | 参数类别 | 详细信息 |

    | 输入电压范围 | 5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC) |
    | 输出电压 | 见型号规格表 |
    | 最大输出电流 | 见型号规格表 |
    | 效率 | 见型号规格表 |
    | 工作温度范围 | -40°C 至 +100°C |
    | 隔离电压 | 1600 VDC 输入到输出隔离 |
    | 过载保护 | 150% 全负载 (仅限 5 V 输入模型) |
    | 短路保护 | 自动恢复 |
    | 启动延迟时间 | 20 ms(典型值,5 V 输入模型),500 ms(典型值,12/24/48 V 输入模型) |
    | 纹波与噪声 | 60 mV pk-pk,20 MHz 带宽 |
    | 开关频率 | 266 kHz 典型值 |
    | 安全认证 | UL60950-1, CAN/CSA C22.2 No.60950-1, UL62368-1 |

    产品特点和优势


    JCD 系列 DC/DC 转换器具有以下几个独特优势:
    1. 行业标准封装:采用 24 引脚 DIL 封装,易于集成到各种系统中。
    2. 高隔离电压:提供 1600 VDC 的输入到输出隔离电压,确保电气安全。
    3. 宽输入电压范围:支持 4.5-72 VDC 的宽输入电压范围,适用于多种应用场景。
    4. 高效能:高效率设计,可达 85% 以上。
    5. 全面保护:具备短路保护和过载保护功能,延长使用寿命。
    6. 环境适应性强:可在极端温度条件下工作,温度范围从 -40°C 到 +100°C。

    应用案例和使用建议


    应用案例:
    JCD 系列 DC/DC 转换器被广泛用于通信设备中的电源转换、工业自动化系统的电源供应、以及医疗设备的电源管理。例如,在某些通信基站中,这些转换器可以用来将不同的直流电源电压转换成所需的电压等级,以保证设备正常运行。
    使用建议:
    为了最大化 JCD 系列转换器的性能,建议采取以下措施:
    1. 负载匹配:确保负载与转换器的额定输出电流相匹配,以避免过载。
    2. 散热设计:虽然转换器具备良好的散热设计,但在高负载条件下仍需注意散热,以防止温度过高。
    3. 滤波处理:对于高精度应用,建议在输出端添加适当的电容滤波器,以进一步减少输出纹波。

    兼容性和支持


    JCD 系列 DC/DC 转换器可与其他标准的电子元器件无缝连接,并且提供了详尽的技术文档和支持服务。厂商还提供了丰富的配套软件工具和开发资源,方便用户进行系统设计和调试。

    常见问题与解决方案


    1. 启动延迟时间长
    - 解决方案:检查输入电压是否稳定,并确保输入电压在规定的范围内。

    2. 输出电压不稳定
    - 解决方案:检查外部电容和电感值是否符合要求,必要时更换合适的外部组件。
    3. 过热问题
    - 解决方案:确保良好的散热条件,必要时增加散热片或改进散热设计。

    总结和推荐


    JCD 系列 DC/DC 转换器是一款高性能、高可靠性的电源解决方案,适用于多种工业和商业应用场景。它具有广泛的输入电压范围、高隔离电压和全面的保护功能,使其在众多同类产品中脱颖而出。经过综合评估,我们强烈推荐这款转换器给需要高性能电源模块的设计工程师和系统集成商。

JCD0612S05参数

参数
转换效率 77%
开关频率 -
输出方式 -
输出电压 5V
类型 -
最大容性负载 -
输入电压最小值 9V
输出电流最大值 1.2A
输出电压组数 1
特性 OCP,OVP,SCP
输入电压最大值 18V
散热方式 -
输出总功率 6W
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0612S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0612S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0612S05 JCD0612S05数据手册

JCD0612S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
