JWK1048S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWK10系列, 18 → 75 V 直流输入, 12V 直流输出, 10W
供应商型号: 209-JWK1048S12
供应商: Mouser
标准整包数: 1

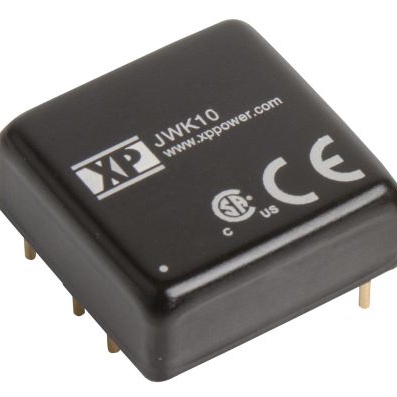

XP POWER AC-DC模块 JWK1048S12

JWK1048S12概述

    JWK10 Series DC-DC Converter 技术手册

    1. 产品简介


    JWK10 系列 DC-DC 转换器是一款高效的单输出和双输出转换器,具有广泛的输入电压范围(4:1),适用于各种工业应用。它采用了1英寸×1英寸的紧凑封装,能够提供高达10瓦的功率输出。JWK10系列具有1500VDC的输入到输出隔离度,并且在宽温度范围内(-40°C至+100°C)具有稳定的性能。此外,该系列产品还通过了ITE安全认证,符合EN标准,确保在各类电磁环境中稳定运行。

    2. 技术参数


    - 输入电压范围:9-36 VDC 或 18-75 VDC
    - 输出电压范围:3.3V, 5V, 5.1V, 12V, 15V, 24V;±5V, ±12V, ±15V
    - 输出电流:最高可达2.2A
    - 效率:高达87%
    - 最大容性负载:560μF(视具体型号而定)
    - 隔离电压:1500/1800 VDC
    - 工作温度范围:-40°C至+100°C
    - 重量:约15.0克
    - 外形尺寸:1.00 x 1.00 x 0.40英寸(25.4 x 25.4 x 10.16毫米)

    3. 产品特点和优势


    - 宽输入电压范围:可适应9-75VDC的宽输入电压范围,适合多种电源环境。
    - 高效率:高达87%的转换效率,减少能源浪费。
    - 强抗干扰能力:通过EN标准的电磁兼容测试,确保在复杂电磁环境中稳定工作。
    - 优异的散热性能:六面金属外壳设计,内置热垫片,增强散热效果。
    - 长寿命:三年保修期,提供可靠的质量保障。
    - 远程控制:支持远程开启/关闭功能,便于系统管理和控制。

    4. 应用案例和使用建议


    JWK10系列DC-DC转换器广泛应用于通信设备、工业自动化、医疗器械等领域。以下是一些典型的应用场景:
    - 通信设备:用于路由器、交换机等网络设备,提供稳定的电源输出。
    - 工业自动化:为传感器、控制器等工业设备供电,确保系统运行稳定。
    - 医疗器械:用于医疗监测设备,确保精确的数据采集和处理。
    使用建议:
    - 安装位置:建议将转换器安装在通风良好的地方,以提高散热效果。
    - 外部电容:建议在输出端接入合适的外部电容,如CHEMI-CON KY 330µF/100V,以进一步降低输出纹波。

    5. 兼容性和支持


    - 兼容性:JWK10系列转换器与多种电子元件和设备兼容,可以方便地集成到现有的系统中。
    - 支持和维护:厂商提供三年质保服务,并在必要时提供技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:转换器无法正常启动。
    - 解决方案:检查输入电压是否在正常范围内,确认连接是否牢固。
    - 问题2:输出电压不稳定。
    - 解决方案:检查负载是否超出了规定范围,尝试添加适当的外部电容以稳定输出。
    - 问题3:过载保护触发。
    - 解决方案:降低负载电流,或者选择更大功率的型号。

    7. 总结和推荐


    JWK10系列DC-DC转换器凭借其宽输入电压范围、高效能、卓越的抗干扰能力和长久的使用寿命,成为众多应用领域的理想选择。其高性价比和广泛应用范围使其在市场上具有较强的竞争力。我们强烈推荐此款产品给需要高性能DC-DC转换器的用户。

JWK1048S12参数

参数
输入电压最小值 48V(DC)
输出电压 12V
输出总功率 -
最大容性负载 -
输出方式 -
类型 -
输出电压组数 1
输出电流最大值 830mA
散热方式 -
转换效率 86%
特性 Remote On/Off,SCP,UVLO
开关频率 -
输入电压最大值 75V
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWK1048S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWK1048S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWK1048S12 JWK1048S12数据手册

JWK1048S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
