首页  >  产品百科  >  QSB30024S28

QSB30024S28

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, QSB300系列, 9 → 36 V 直流输入, 28V 直流输出, 300W
供应商型号: 2467016
供应商: 海外现货
标准整包数: 1

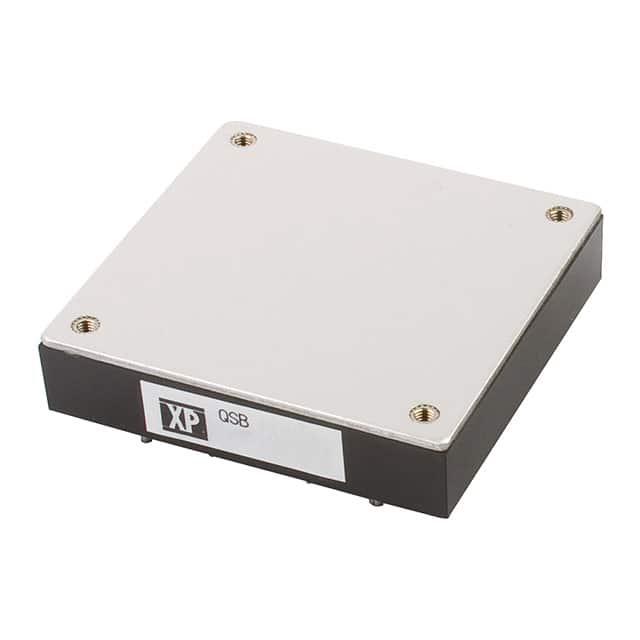

XP POWER DC-DC模块 QSB30024S28

QSB30024S28概述

    QSB Series DC-DC Converter Technical Overview

    1. 产品简介


    QSB系列DC-DC转换器是一种高效能电源解决方案,适用于广泛的工业应用。这些转换器具有高功率密度和宽输入电压范围,能够为多种负载提供稳定的输出电压。QSB系列广泛应用于通信设备、工业自动化、医疗设备和其他需要稳定电源的场合。

    2. 技术参数


    QSB系列DC-DC转换器的主要技术参数如下:
    - 输入电压范围:24 V(9-36 V),48 V(18-75 V)
    - 输出电压调整:±10%
    - 输出电流:高达70.00 A(视型号而定)
    - 效率:最高可达90%
    - 保护特性:过压保护(115-140%)、短路保护、欠压锁定(24 V: 8.0 V ≤ Off ≤ 8.8 V;48 V: 16.0 V ≤ Off ≤ 17.0 V)
    - 隔离电压:1500 VDC(输入到输出、输入到外壳、输出到外壳)
    - 环境适应性:工作温度范围为-40°C至+100°C,存储温度范围为-55°C至+105°C
    - 冷却方式:基板冷却
    - 热阻抗:自然对流下典型值为3.00°C/W,强迫风冷下典型值可低至2.19°C/W

    3. 产品特点和优势


    QSB系列DC-DC转换器具备以下显著特点:
    - 高效率:高达90%,有效降低能源损耗
    - 宽输入电压范围:支持多种输入电压,适用范围广
    - 高功率密度:每立方英寸功率密度高达109 W
    - 远程控制和感应功能:通过远程开关和远程感应实现精准控制
    - 长期保修:提供3年质保,确保长期稳定运行

    4. 应用案例和使用建议


    应用案例:
    - 在一个通信基站项目中,QSB系列DC-DC转换器被用于为多个无线接入点供电,确保系统在各种环境下均能稳定运行。
    使用建议:
    - 建议根据实际应用需求选择合适的输出电压和电流,以避免过载情况发生。
    - 使用适当的空气流动以保持散热效果,特别是在高温环境下。

    5. 兼容性和支持


    QSB系列DC-DC转换器与多种外部组件兼容,但建议根据具体应用进行详细咨询。厂商提供技术支持和培训,帮助客户更好地利用该产品。

    6. 常见问题与解决方案


    - 问题1:如何调节输出电压?
    - 解决方案:通过连接外部电阻到Trim针脚来调整输出电压,具体步骤参见应用手册。

    - 问题2:如何实现远程控制?
    - 解决方案:将远程开关信号连接到Pin 2,当信号大于3.5 V或小于75 V时,输出开启;小于1.2 V时,输出关闭。

    7. 总结和推荐


    综上所述,QSB系列DC-DC转换器以其高效、宽输入电压范围、高功率密度等特点,在多种工业应用中表现出色。特别是其宽输入电压范围和远程控制功能,使其在复杂的工业环境中表现出色。因此,强烈推荐在需要稳定电源供应的应用中使用QSB系列DC-DC转换器。

QSB30024S28参数

参数
输出电压 28V
转换效率 88%
输入电压最小值 9V~36V(DC)
输入电压最大值 36V
输出方式 DC-DC
开关频率 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
最大容性负载 -
散热方式 -
输出电压组数 1
输出电流最大值 10.7A
类型 -
输出总功率 -
长*宽*高 61mm(长度)*57.9mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QSB30024S28厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

QSB30024S28数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER QSB30024S28 QSB30024S28数据手册

QSB30024S28封装设计

查看详情并下载
Symbol
Footprint
3D Model
