VCS100US24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 100W开关电源, 24V 直流输出电压 4.17A输出电流, 1输出点
供应商型号: 1227870
供应商: 海外现货
标准整包数: 1

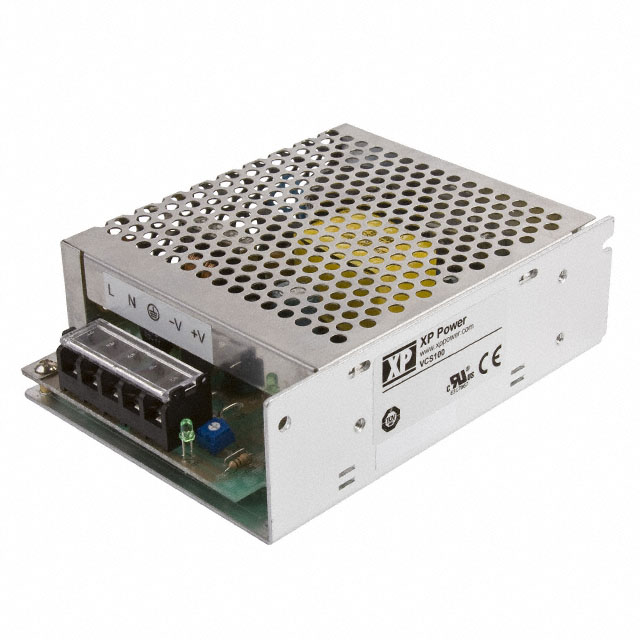

XP POWER AC-DC模块 VCS100US24

VCS100US24概述


    产品简介


    VCS系列电源模块是一种工业级的嵌入式电源供应器,适用于各种需要高可靠性的应用场景。该系列产品具有多种输出电压选择(从5V到48V),并能提供从50W到100W的功率输出。这些模块特别适合用于工业自动化、通信设备、医疗设备、LED照明系统以及其他需要稳定电力供应的场合。

    技术参数


    - 输入电压范围: 85-264 VAC (127-370 VDC)
    - 输入频率范围: 47-63 Hz
    - 输入电流:
    - VCS50: 1.1 A
    - VCS70: 1.4 A
    - VCS100: 2.0 A (典型值)
    - 启动冲击电流: 最大60A(冷启动,25°C)
    - 功率因数: 符合EN61000-3-2 Class A标准
    - 地线泄漏电流: 最大1.0 mA
    - 输入保护:
    - VCS50/70: 3.15 A/250V保险丝
    - VCS100: 4.0A/250V保险丝,安装在生线上
    - 无负载输入功率: <0.5 W

    产品特点和优势


    VCS系列电源模块拥有多项独特的设计优势:
    - 低功耗: 无负载时输入功率小于0.5W,显著降低能耗。
    - 宽温工作范围: 能够在-25°C至+70°C的温度范围内正常运行。
    - 高效率: 在全负载条件下,VCS100型能达到88%的转换效率。
    - 短路保护: 具备持续短路保护和自动恢复功能,确保设备安全。
    - 过载保护: 支持110-150%额定输出的过载保护。
    - 隔离保护: 输入到输出的隔离电压高达3000VAC,输入到接地为1500VAC,输出到接地为500VAC。

    应用案例和使用建议


    VCS系列电源模块广泛应用于工业控制、电信设备、医疗设备等领域。例如,在LED照明系统中,这些模块可以提供稳定可靠的电源供给,确保照明系统的正常运行。在使用时,建议定期检查电源模块的工作状态,确保符合相关的电气规范要求,特别是对于输入电压和频率的变化要进行有效的监控和调节。

    兼容性和支持


    VCS系列电源模块采用国际通用的M3和M4螺丝终端接口,便于与现有的连接器兼容。此外,该系列产品通过了多个国际安全认证(如IEC60950-1、UL60950-1、TUV EN60950-1等),保证了其在全球范围内的广泛应用。厂商提供了详尽的技术支持和售后服务,以帮助用户解决可能遇到的各种问题。

    常见问题与解决方案


    1. 问题: 电源模块在高温环境下无法正常工作。
    - 解决方案: 检查环境温度是否超过规定范围,必要时考虑增加散热措施或更换具有更宽工作温度范围的电源模块。
    2. 问题: 输出电压不稳定。
    - 解决方案: 确认负载是否超过了最大额定值,适当调整负载或升级到更高功率的型号。
    3. 问题: 模块开机时出现较大冲击电流。
    - 解决方案: 在电源线路中安装适当的保护装置,例如保险丝或断路器,以限制启动冲击电流。

    总结和推荐


    总体而言,VCS系列电源模块在性能、可靠性、效率等方面表现出色,适用于各类严苛的工业环境。无论是从技术参数还是实际应用效果来看,该系列都是一个值得信赖的选择。对于那些需要高效、稳定电力供应的应用场合,强烈推荐使用VCS系列电源模块。

VCS100US24参数

参数
输出电流最大值 4.17A
输入电压最大值 -
输出总功率 100W
最大容性负载 -
输出电压组数 1
散热方式 -
输出电压 24V
输入电压最小值 85V~264V(AC)
类型 -
特性 Adjustable Output,DC Input Capable,Universal Input
开关频率 -
输出方式 Fixed
转换效率 86.5%
长*宽*高 159mm(长度)*98.2mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

VCS100US24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCS100US24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCS100US24 VCS100US24数据手册

VCS100US24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 309.0577
10+ ¥ 296.6937
50+ ¥ 287.7818
库存: 71
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 309.05
