首页  >  产品百科  >  ITW4824SA

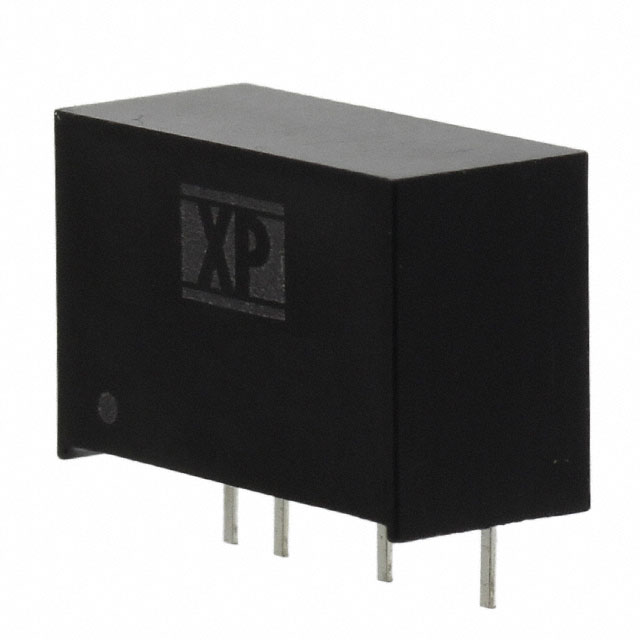

ITW4824SA

产品分类: DC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, ITW系列, 36 → 75 V 直流输入, 24V 直流输出, 1W
供应商型号: 1470-2660-5-ND
供应商: Digi-Key
标准整包数: 1

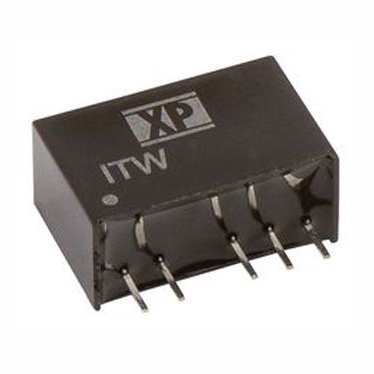

XP POWER DC-DC模块 ITW4824SA

ITW4824SA概述

    ITW Series DC-DC Converter 技术手册

    1. 产品简介


    ITW 系列 DC-DC 转换器是专为需要高效电源转换的应用而设计的电子元器件。它适用于广泛的电压范围(4.5-75V),并且具备单输出和双输出两种类型。该系列产品的主要功能包括宽输入电压范围、高效率、高隔离度(1500VDC)以及无需最小负载要求。这些特性使其在工业自动化、通信设备、医疗仪器和其他高性能电子产品中具有广泛的应用。

    2. 技术参数


    - 输入电压范围: 4.5-75V
    - 输出电压及电流:
    - 单输出:5V (200mA), 12V (83mA), 15V (67mA), 24V (42mA)
    - 双输出:±12V (±42mA), ±15V (±33mA)
    - 最大电容负载: 见“型号与额定值”表格
    - 效率: 最高达81%
    - 隔离度: 1500VDC
    - 瞬态响应: 恢复时间<2ms(25%负载变化)
    - 纹波与噪声: 50mV峰峰值(20MHz带宽)
    - 温度系数: 0.02%/℃
    - 环境温度范围: -40°C至+105°C(85°C以上降载运行)

    3. 产品特点和优势


    - 宽输入电压范围:能够在多个电压范围内正常工作,适用于多种应用场景。
    - 高效率:最高可达81%,减少能耗。
    - 高隔离度:1500VDC的隔离能力确保了系统的安全性和可靠性。
    - 无最小负载要求:简化系统设计和安装过程。
    - 长期保修:提供3年质保期,体现了产品质量的自信。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化控制系统:在恶劣的工业环境中,高效率和高可靠性对于确保设备的正常运行至关重要。
    - 通信设备:高隔离度可以有效防止电气干扰,保证通信质量。
    - 医疗设备:高效率和高稳定性对于医疗设备的可靠性和患者安全至关重要。
    使用建议
    - 在使用过程中注意输入电容的选择和安装位置,确保符合EMC标准。
    - 对于电容负载较大的应用,需要选择合适的电容器以满足输出电容负载的要求。
    - 确保安装时遵循厂商提供的手册指导,尤其是散热设计和接地处理。

    5. 兼容性和支持


    - 该系列转换器支持多种电压输入和输出组合,易于与其他标准电子元器件兼容。
    - 厂商提供了详尽的技术文档和支持服务,包括在线帮助和技术咨询。

    6. 常见问题与解决方案


    - 问题1:输入电压超出指定范围。
    - 解决方案:确保输入电压在规定的范围内使用。

    - 问题2:输出电压不稳定。
    - 解决方案:检查负载连接情况,确保电容负载不超过最大额定值。

    - 问题3:效率较低。
    - 解决方案:检查输入电压是否在最高效范围之内,且负载条件是否合适。

    7. 总结和推荐


    ITW 系列 DC-DC 转换器以其宽输入电压范围、高效率、高隔离度和无最小负载要求等显著特点,在众多应用中展现出强大的性能和可靠性。对于寻求高效、可靠电源解决方案的用户,该产品无疑是最佳选择。强烈推荐使用这款产品,尤其是在需要高性能电源的应用场合。

ITW4824SA参数

参数
输出方式 -
输出总功率 -
类型 -
转换效率 77%
开关频率 -
输入电压最大值 75V
输出电压组数 1
特性 SCP
输出电压 24V
输出电流最大值 42mA
输入电压最小值 48V(DC)
最大容性负载 -
散热方式 -
长*宽*高 17mm(长度)*7.62mm(宽度)
通用封装 SIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ITW4824SA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ITW4824SA数据手册

厂牌 PDF简要描述 下载
XP POWER DC-DC模块 XP POWER ITW4824SA ITW4824SA数据手册

ITW4824SA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.8 ¥ 91.26
5+ $ 10.476 ¥ 88.5222
10+ $ 9.776 ¥ 81.0186
25+ $ 9.36 ¥ 77.571
100+ $ 8.736 ¥ 72.3996
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 91.26
直接购买
加入购物车
