JCP4024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OVP,SCP 91% 40W 1.8A,1.8A 12V 2 36V 18V 通孔安装
供应商型号: 1435544
供应商: 海外现货
标准整包数: 1

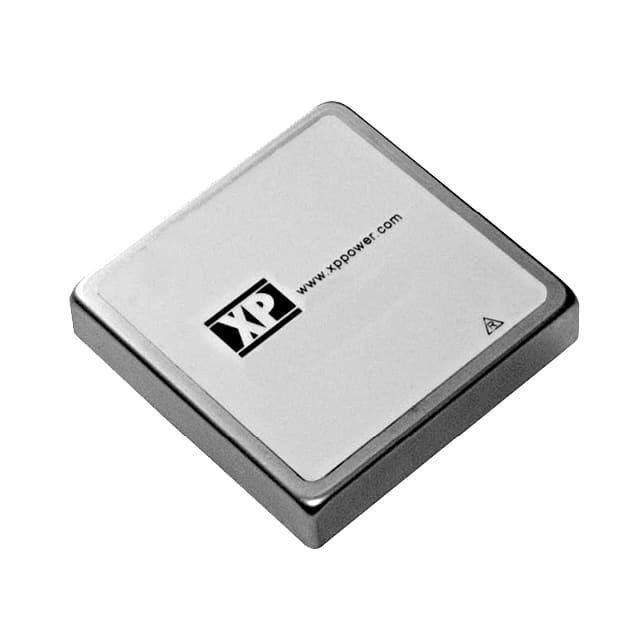

XP POWER AC-DC模块 JCP4024D12

JCP4024D12概述

    # JCP系列电源模块技术手册

    产品简介


    基本信息
    JCP系列电源模块是一种高效率的直流-直流转换器,具有广泛的应用范围。它设计用于单路、双路和三路输出,支持2:1的输入电压范围,适用于多种直流输入电压(如12VDC、24VDC和48VDC)。
    主要功能
    - 高效运行:最高效率可达92%
    - 宽温度范围:操作温度范围为-40°C至+100°C
    - 高隔离度:输入到输出的隔离电压为1500VDC
    - 多种保护机制:过压、过流、短路和温度保护
    应用领域
    JCP系列电源模块广泛应用于工业自动化、通信设备、医疗设备和各类需要稳定电源供应的场合。

    技术参数


    输入
    - 电压范围:
    - 12VDC(9-18VDC)
    - 24VDC(18-36VDC)
    - 48VDC(36-75VDC)
    - 电流:
    - 具体数值请参考下表
    - 滤波器:π网络
    - 欠压锁定:开启>71%额定输入,关闭<67%额定输入
    输出
    - 电压:
    - 单路/双路:2.5V, 3.3V, 5.0V, 12.0V, 15.0V
    - 三路:±12.0V, ±15.0V
    - 电流:
    - 具体数值请参考下表
    - 纹波与噪声:
    - 2.5V、3.3V、5.0V型号:最大50mVpk-pk(带宽20MHz)
    - 12.0V、15.0V型号:最大75mVpk-pk(带宽20MHz)
    保护
    - 过压保护:不同电压模型的具体阈值不同
    - 过流保护:110%-140%
    - 短路保护:连续模式,跳闸并重启(hiccup模式)
    - 远程启停:ON >3.5至75VDC或开路;OFF <1.8VDC
    - 温度保护:关断温度+110°C
    环境适应性
    - 操作温度:-40°C至+100°C,负载率从100%降额至+60°C
    - 存储温度:-55°C至+125°C
    - 振动与冲击:振动频率5-500Hz,冲击加速度30g
    - 电磁兼容性:符合EN55022、EN61000-4-2、EN61000-4-3标准

    产品特点和优势


    JCP系列电源模块以其高效率(最高达92%)、宽温度范围(-40°C至+100°C)和坚固的机械结构而著称。它们还具备多重保护机制,确保在各种恶劣环境下仍能可靠运行。这些特性使其在市场上具有很强的竞争力,特别适合工业应用领域。

    应用案例和使用建议


    应用案例
    - 工业自动化设备:如机器人控制器、PLC系统
    - 医疗设备:如监护仪、呼吸机
    - 通信设备:如基站、路由器
    使用建议
    - 在设计电路时,确保输入电压在指定范围内
    - 使用远程启停功能时,遵循正确的逻辑设置
    - 考虑到散热问题,特别是在高温环境下运行时

    兼容性和支持


    JCP系列电源模块可与多种电子设备兼容。制造商提供了全面的技术支持,包括详细的用户手册、技术文档和售后服务。如有需要,可以联系技术支持以获取进一步帮助。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定:
    - 解决方案:检查输入电压是否在允许范围内,确认负载是否超过额定值
    2. 过热保护触发:
    - 解决方案:检查散热装置是否正常工作,适当降低负载或提高环境通风条件

    总结和推荐


    综合评估
    JCP系列电源模块以其高效率、宽温范围和多重保护机制成为一款非常优秀的电源解决方案。它在多个应用领域表现出色,尤其是对于需要高可靠性、稳定输出的工业设备来说是一个理想选择。
    推荐结论
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐JCP系列电源模块用于需要高性能直流电源的各种应用场景。

JCP4024D12参数

参数
输入电压最小值 18V
最大容性负载 -
转换效率 91%
开关频率 -
类型 -
输出方式 -
输出总功率 40W
输出电流最大值 1.8A,1.8A
特性 Remote On/Off,OCP,OVP,SCP
散热方式 -
输入电压最大值 36V
输出电压 12V
输出电压组数 2
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JCP4024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCP4024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCP4024D12 JCP4024D12数据手册

JCP4024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
