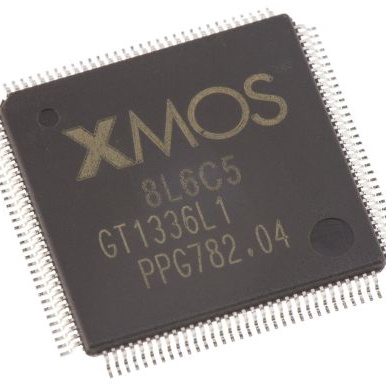

XS1-L01A-TQ128-C5

厂牌: XMOS
产品描述: XMOS 微控制器 MCU
供应商型号: 1700887
供应商: 海外现货
标准整包数: 90
XMOS 应用处理器与片上系统(SOC) XS1-L01A-TQ128-C5

XS1-L01A-TQ128-C5概述

    XS1-L01A-TQ128 产品技术手册

    产品简介


    XS1-L01A-TQ128 是由XMOS公司开发的一款高性能单片机(MCU)。它具备先进的多核RISC架构,特别适用于实时控制应用。该产品集成了多达8个实时逻辑核心,每个核心都具有确定性的处理能力,并且支持多种高级编程语言,如C/C++及其特定扩展XC语言。这使得开发者可以高效地管理并行任务、I/O操作及时间管理。
    主要功能:
    - 高达500 MIPS的处理速度
    - 64个通用I/O引脚
    - 内置64KB SRAM用于代码和数据存储
    - 8KB OTP内存用于启动代码
    - JTAG调试模块
    - 硬件安全特性,包括编程锁定、AES引导加载程序等
    应用领域:
    广泛应用于工业自动化、物联网(IoT)设备、通信系统和消费电子产品等领域,尤其适合需要高速处理能力和强大I/O接口的应用场景。

    技术参数


    - 处理器架构:多核RISC架构,最高可达500 MIPS
    - 内存:64KB SRAM,8KB OTP
    - 引脚配置:128引脚TQFP封装
    - 功耗:
    - 活动模式下典型电流为200mA(500 MHz),160mA(400 MHz)
    - 待机模式:14mA
    - 睡眠模式:通过PCU模块可进入低功耗状态,支持外部信号或超时唤醒
    - 工作温度范围:
    - 商用级:0°C至70°C
    - 工业级:-40°C至85°C
    - 电源电压:VDD、VDDIO
    - 信号描述:支持JTAG调试接口,GPIO接口灵活配置,支持多种协议通信

    产品特点和优势


    - 强大的并行处理能力:高达500 MIPS的处理速度,能够同时执行多个任务。
    - 高度灵活性:64个通用I/O引脚可以根据需求配置为输入或输出。
    - 集成的安全特性:包括编程锁定和AES引导加载程序,保护设备免受非法访问。
    - 卓越的实时性能:低延迟的通道交换机制确保了快速的数据传输和处理。

    应用案例和使用建议


    在工业自动化控制系统中,XS1-L01A-TQ128 可以作为核心控制器,通过其丰富的I/O端口连接传感器和执行器,实现复杂的数据采集和控制逻辑。例如,在一个智能温控系统中,MCU可以通过温度传感器读取当前温度,并根据设定值调整空调的工作状态。
    使用建议:
    - 在高负载情况下,合理分配各逻辑核心的任务,避免某个核心过载。
    - 充分利用其灵活的I/O端口配置,实现多通道的数据交换。
    - 结合JTAG调试工具进行在线调试和固件更新,提高开发效率。

    兼容性和支持


    - 兼容性:该产品与多种标准接口兼容,如JTAG调试接口、GPIO端口等,易于与现有系统集成。
    - 支持:XMOS提供了一套完整的开发工具链,包括编译器、仿真器和静态时序分析工具,便于开发者快速上手。

    常见问题与解决方案


    - 问题1:如何禁用JTAG接口?
    - 解决方案:设置相应的安全寄存器位即可禁用JTAG接口。
    - 问题2:如何调整时钟频率?
    - 解决方案:通过更改PLL的配置寄存器中的OD、F和R值来调整时钟频率。

    总结和推荐


    总结:XS1-L01A-TQ128 是一款专为实时控制设计的高性能单片机,具备强大的处理能力、灵活的I/O接口和优异的安全特性。它特别适合应用于工业自动化、物联网和通信设备等领域。
    推荐:对于追求高效能、高可靠性和强实时性能的嵌入式系统开发项目,我们强烈推荐使用XS1-L01A-TQ128。其全面的功能特性和出色的开发支持将大大简化项目实施过程。

XS1-L01A-TQ128-C5参数

参数
核心处理器 -
内核数 -
Flash大小 -
接口类型 -
速度 -
RAM大小 -
主要属性 -
I/O电压 -
程序存储器类型 -
最大时钟频率 -
最大工作供电电压 -
外设 -
最小工作供电电压 -
通用封装 TQFP

XS1-L01A-TQ128-C5厂商介绍

XMOS是一家英国的半导体公司,专注于开发高性能的音频和语音处理解决方案。公司主营产品分为两大类:

1. 音频处理器:XMOS的音频处理器专为高性能音频应用设计,包括数字信号处理器(DSP)和音频接口芯片。这些产品广泛应用于专业音频、消费电子和汽车音响系统,能够提供高质量的音频处理和信号转换。

2. 语音处理器:XMOS的语音处理器专为语音识别和语音交互应用设计,包括低功耗的语音识别芯片和集成解决方案。这些产品广泛应用于智能家居、智能音箱和可穿戴设备,能够实现高效的语音识别和处理。

XMOS的优势在于:

1. 高性能:XMOS的产品能够提供高性能的音频和语音处理能力,满足专业和高端市场的需求。

2. 低功耗:XMOS的语音处理器在保持高性能的同时,能够实现低功耗运行,适合电池供电的移动设备。

3. 易于集成:XMOS提供完整的软件和硬件开发工具,方便客户快速集成和开发。

4. 定制化服务:XMOS提供定制化的解决方案,满足客户的特定需求。

XS1-L01A-TQ128-C5数据手册

厂牌 PDF简要描述 下载
XMOS 应用处理器与片上系统(SOC) XMOS XS1-L01A-TQ128-C5 XS1-L01A-TQ128-C5数据手册

XS1-L01A-TQ128-C5封装设计

查看详情并下载
Symbol
Footprint
3D Model
