首页  >  产品百科  >  XC5VLX330T-1FFG1738C

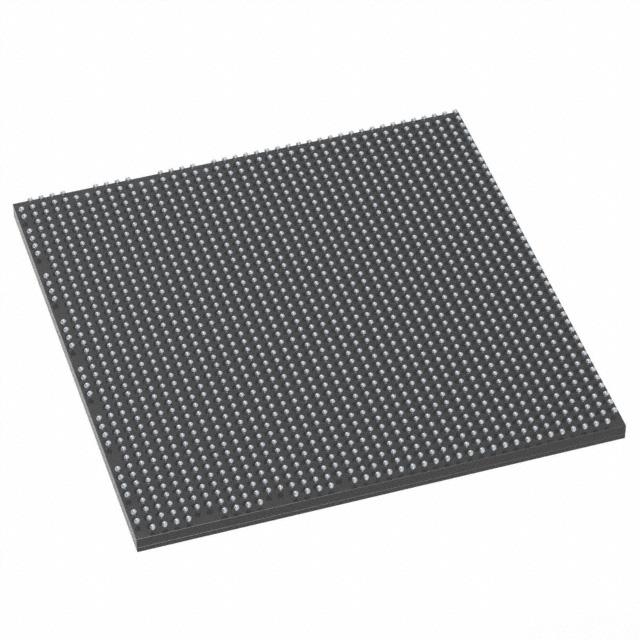

XC5VLX330T-1FFG1738C

厂牌: XILINX
产品描述: 1.4238281MB 331776 25920 950mV 1.05V BGA 贴片安装 42.5mm*42.5mm*3.25mm
供应商型号:
供应商:
标准整包数: 0
XILINX 现场可编程门阵列(FPGA) XC5VLX330T-1FFG1738C

XC5VLX330T-1FFG1738C概述


    产品简介


    Virtex-5系列FPGA(现场可编程门阵列)是赛灵思公司(Xilinx)推出的一种高性能逻辑芯片。它们采用了第二代ASMBL架构,提供多种平台以满足不同设计需求,如LX、LXT、SXT、TXT和FXT。这些FPGA广泛应用于高性能逻辑设计、信号处理和嵌入式系统设计等领域,具有高灵活性、高性能和强大的功能集成能力。

    技术参数


    Virtex-5系列FPGA的技术参数涵盖了广泛的规格和性能指标,如下所示:
    | 参数 | 描述 |

    | 可配置逻辑块 (CLBs) | 从XC5VLX30到XC5VLX330T不等 |
    | DSP48E切片 | 每个DSP48E切片包含一个25x18乘法器、加法器和累加器 |
    | 块RAM | 每个块RAM为36-Kbit,可以选择作为两个独立的18-Kbit块 |
    | 钟管理瓷砖 (CMTs) | 每个CMT包含两个DCM和一个PLL |
    | PowerPC处理器块 | 在FXT平台上可用 |
    | 终端块用于PCI Express设计 | 支持PCIe 1.1规范 |
    | 以太网MAC | 包括10/100/1000 Mb/s以太网MAC |
    | RocketIO GTP收发器 | 速率范围为100 Mb/s到3.75 Gb/s |
    | RocketIO GTX收发器 | 速率范围为150 Mb/s到6.5 Gb/s |
    | 系统监测功能 | 包含片上温度测量和电源电压测量 |

    产品特点和优势


    Virtex-5系列FPGA的主要优势包括:
    - 灵活的配置选项:支持多种接口,如SPI和并行Flash,且多比特流支持增强了灵活性。
    - 先进的时钟管理:具备多个DCM和PLL,支持复杂的时钟管理和频率合成。
    - 高性能I/O技术:支持高速差分I/O和高达800 Mb/s的HSTL和SSTL标准。
    - 集成硬核IP:包括DSP48E切片、块RAM、SelectIO技术和内置误差校正电路。
    - 高性能DSP:支持高达25x18位乘法运算和复杂算术操作。
    - 集成PowerPC 440微处理器:支持高达550 MHz的运行速度和超过1000 DMIPS的处理能力。

    应用案例和使用建议


    Virtex-5系列FPGA广泛应用于各类高端逻辑设计中,例如高性能计算、信号处理、网络通信和嵌入式系统等。具体应用案例包括:
    - 高性能信号处理:利用DSP48E切片进行高速DSP算法实现。
    - 高速串行通信:通过RocketIO GTP/GTX收发器实现高速数据传输。
    - 嵌入式系统:结合PowerPC 440微处理器构建高效的嵌入式处理平台。
    使用建议:
    - 在设计高性能信号处理系统时,考虑使用DSP48E切片以提高运算效率。
    - 在需要高速串行通信的场合,可以使用RocketIO GTP/GTX收发器,根据不同的通信速率选择合适的型号。
    - 在嵌入式系统设计中,充分利用PowerPC 440微处理器的强大性能,简化系统设计。

    兼容性和支持


    Virtex-5系列FPGA在兼容性方面表现出色,与多种外部设备和标准协议兼容,包括PCIe、Ethernet MAC和多种I/O标准。此外,厂商提供了丰富的技术支持文档、在线资源和培训课程,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    常见问题及其解决方案包括:
    1. 无法正确配置Bitstream:
    - 解决方法:检查配置文件的格式和内容,确保遵循正确的配置流程。
    2. 信号质量不佳:
    - 解决方法:调整阻抗匹配设置,使用Digital Clock Manager (DCM)进行精确的时钟管理。
    3. 系统监测功能异常:
    - 解决方法:检查系统监测模块的连接,确保正确连接到相应的传感器和信号源。

    总结和推荐


    Virtex-5系列FPGA凭借其高性能、灵活配置能力和丰富的硬核IP支持,成为当前市场上领先的高性能逻辑设计解决方案之一。它特别适用于需要高带宽、高性能计算和复杂信号处理的应用场景。强烈推荐在需要高性能逻辑、信号处理和嵌入式系统设计的项目中使用Virtex-5系列FPGA。

XC5VLX330T-1FFG1738C参数

参数
最小工作供电电压 950mV
总RAM位数 1.4238281MB
LAB/CLB数量 25920
逻辑元件数量 331776
最大工作供电电压 1.05V
长*宽*高 42.5mm*42.5mm*3.25mm
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC5VLX330T-1FFG1738C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC5VLX330T-1FFG1738C数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC5VLX330T-1FFG1738C XC5VLX330T-1FFG1738C数据手册

XC5VLX330T-1FFG1738C封装设计

查看详情并下载
Symbol
Footprint
3D Model
