XC7Z020-1CLG484I

产品分类: 微控制器(MCU)
厂牌: XILINX
产品描述: 667MHz 256KB SRAM DMA 130 950mV 1.05V CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,UART,USART,USB OTG Dual ARM® Cortex®-A9 MPCore™ with CoreSight™ BGA-484 贴片安装 19mm*19mm*1.47mm
供应商型号: XC7Z020-1CLG484I
供应商: 国内现货
标准整包数: 1

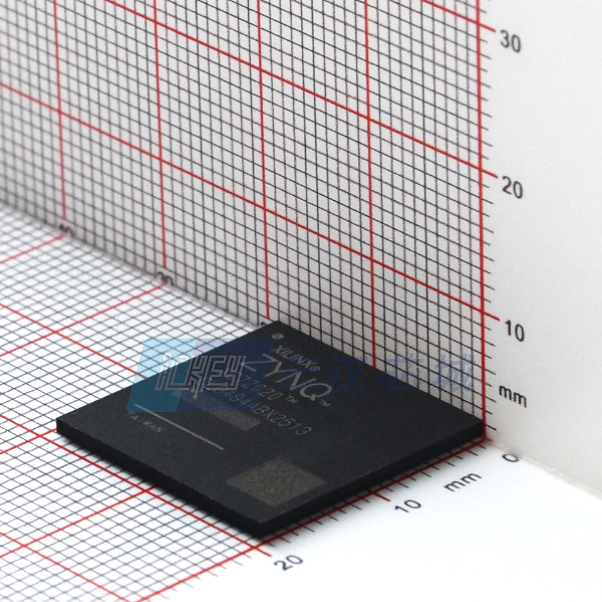

XILINX 微控制器(MCU) XC7Z020-1CLG484I

XC7Z020-1CLG484I概述

    Zynq-7000 SoC 技术手册解析

    产品简介


    Zynq-7000 SoC(System on Chip) 是一种高度集成的系统芯片,结合了强大的ARM Cortex-A9双核或单核处理器(PS部分)与可编程逻辑(PL部分)。该产品专为高灵活性和高性能设计,适用于汽车、工业、医疗和多媒体等多个领域的嵌入式系统开发。Zynq-7000系列产品覆盖了从成本敏感到高性能的各种应用需求。

    技术参数


    处理系统(PS)
    - 处理器核心:双核或单核ARM Cortex-A9 MPCore,最大频率为1 GHz
    - 浮点运算能力:每处理器可达2.5 DMIPS/MHz
    - 缓存:每个处理器拥有32KB指令缓存和32KB数据缓存,共享512KB二级缓存
    - 内存接口:支持DDR3、DDR3L、DDR2和LPDDR2内存
    - DMA通道:8个,其中4个专门用于PL
    - 外设接口:包括两个CAN总线、两个SD/SDIO控制器、两个全双工SPI端口、两个高速UART、多个GPIO等
    可编程逻辑(PL)
    - 可配置逻辑块(CLB):包含查找表、触发器和可级联加法器
    - 块RAM:高达26.5Mb
    - 数字信号处理块(DSP):最高达2,020个MAC单元
    - 串行收发器:最多支持16个接收器和发送器,数据速率最高可达12.5Gb/s
    - 模拟混合信号(AMS):包含两个12位ADC,最大采样率为1 MS/s

    产品特点和优势


    1. 高性能:Zynq-7000系列SoC集成了高性能的双核ARM Cortex-A9处理器,可提供高达1 GHz的时钟频率。
    2. 灵活性:通过PL部分,用户可以自由定制逻辑,实现更复杂的功能。
    3. 丰富的外设接口:多种外设接口,如USB、以太网、CAN等,使得产品能够轻松适应各种应用场景。
    4. 安全性:支持安全启动、认证和加密功能,确保系统安全。

    应用案例和使用建议


    - 汽车电子:Zynq-7000可用于ADAS、信息娱乐系统等,例如在自动驾驶辅助系统中,其强大的计算能力和灵活的硬件结构可以支持复杂的图像处理算法。
    - 工业自动化:通过集成的高精度ADC和丰富的接口,Zynq-7000非常适合应用于工业控制和机器视觉等领域。
    - 医疗设备:其高精度和高性能的ADC使其在医疗成像和其他诊断设备中有广泛应用。
    使用建议:
    - 在进行开发时,充分利用Xilinx提供的Vivado设计套件,这将大大加快开发进度。
    - 针对不同应用需求,合理分配PS和PL的资源,以达到最优性能。

    兼容性和支持


    Zynq-7000系列SoC与多种标准协议兼容,如PCIe、DDR3等,提供了广泛的硬件支持。此外,Xilinx公司还提供了详尽的技术文档和开发者社区支持,帮助用户更好地理解和利用该产品。

    常见问题与解决方案


    1. 问:如何配置DDR3内存?
    - 答:参考Xilinx提供的用户指南和参考手册,正确设置DDR3控制器的相关寄存器。
    2. 问:如何处理PL配置失败?
    - 答:检查PL的配置文件是否有误,确保与目标硬件匹配,并验证电源和时钟信号是否正常。

    总结和推荐


    Zynq-7000 SoC凭借其高性能的处理系统、高度可配置的可编程逻辑以及丰富的接口,是一款适合多种应用场景的多功能SoC。对于需要强大处理能力和灵活硬件配置的应用来说,它是一个非常理想的选择。因此,强烈推荐使用Zynq-7000 SoC进行相关开发。

XC7Z020-1CLG484I参数

参数
I/O数量 130
程序存储器类型 SRAM
程序存储器大小 -
电压-电源(Vcc/Vdd) -
速度 667MHz
最小工作供电电压 950mV
最大时钟频率 -
EEPROM大小 -
数据转换器 -
最大工作供电电压 1.05V
RAM大小 256KB
数据总线宽度 -
接口类型 CANbus,EBI,EMI,Ethernet,I2C,MMC,SD,SDIO,SPI,UART,USART,USB OTG
核心处理器 Dual ARM® Cortex®-A9 MPCore™ with CoreSight™
外设 DMA
振荡器类型 -
内核数 -
长*宽*高 19mm*19mm*1.47mm
通用封装 BGA-484
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XC7Z020-1CLG484I厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7Z020-1CLG484I数据手册

厂牌 PDF简要描述 下载
XILINX 微控制器(MCU) XILINX XC7Z020-1CLG484I XC7Z020-1CLG484I数据手册

XC7Z020-1CLG484I封装设计

查看详情并下载
Symbol
Footprint
3D Model
