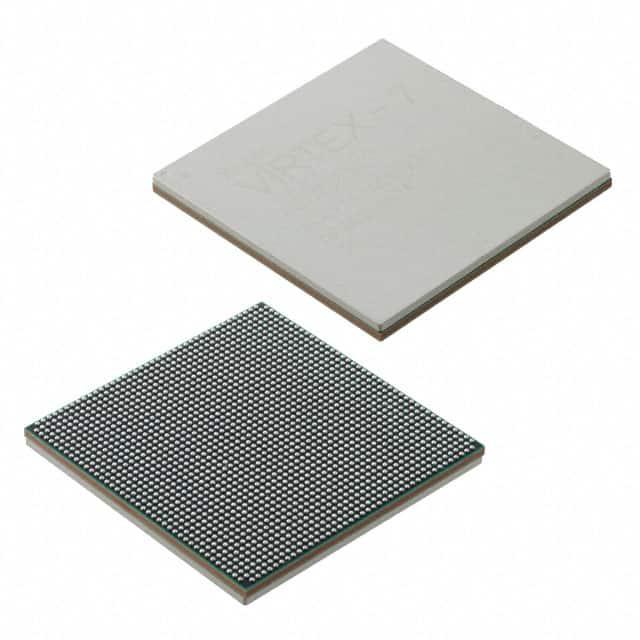

XC7VX690T-2FFG1761I

厂牌: XILINX
产品描述: 6.459961MB 693120 54150 970mV 1.03V BGA 贴片安装 42.5mm(长度)*42.5m(宽度)
供应商型号: 2831035
供应商: element14
标准整包数: 1
XILINX 现场可编程门阵列(FPGA) XC7VX690T-2FFG1761I

XC7VX690T-2FFG1761I概述

    # Xilinx 7 Series FPGA 技术手册

    产品简介


    Xilinx 7系列FPGA由四个FPGA家族组成,涵盖了从低成本、小尺寸、成本敏感的高产量应用到超高连接带宽、逻辑容量和信号处理能力等最苛刻的高性能应用。这四个家族分别是Spartan-7、Artix-7、Kintex-7和Virtex-7。每个系列都有各自的优势,旨在满足不同系统的需求。
    主要功能
    - 低功耗和高I/O性能: 适合低成本和低功耗的应用。
    - 高吞吐量和低功耗: 提供最低的材料总成本,适用于高吞吐量、成本敏感的应用。
    - 最佳性价比: 相比前一代产品性能提升两倍,开启了新的FPGA类别。
    - 最高系统性能和容量: 系统性能提升两倍,由堆叠硅片互连(SSI)技术支持。
    应用领域
    广泛应用于通信、医疗成像、视频广播、工业自动化、机器人、测试和测量等多个领域。

    技术参数


    Spartan-7
    - 逻辑单元: 102,400 (XC7S100)
    - 块RAM: 160 KB (XC7S100)
    - DSP切片: 1,100 (XC7S100)
    - DSP性能: 5,335 GMAC/s (XC7S100)
    - 内存接口: 1,866 Mb/s (XC7S100)
    - I/O引脚: 1,200 (XC7S100)
    - I/O电压: 1.2V–3.3V (XC7S100)
    Artix-7
    - 逻辑单元: 101,440 (XC7A100T)
    - 块RAM: 240 KB (XC7A100T)
    - DSP切片: 1,188 (XC7A100T)
    - DSP性能: 4,860 GMAC/s (XC7A100T)
    - 内存接口: 1,866 Mb/s (XC7A100T)
    - I/O引脚: 1,200 (XC7A100T)
    - I/O电压: 1.2V–3.3V (XC7A100T)
    Kintex-7
    - 逻辑单元: 693,120 (XC7VX690T)
    - 块RAM: 3,600 KB (XC7VX690T)
    - DSP切片: 10,888 (XC7VX690T)
    - DSP性能: 52,920 GMAC/s (XC7VX690T)
    - 内存接口: 1,866 Mb/s (XC7VX690T)
    - I/O引脚: 1,200 (XC7VX690T)
    - I/O电压: 1.2V–3.3V (XC7VX690T)
    Virtex-7
    - 逻辑单元: 1,139,200 (XC7VX1140T)
    - 块RAM: 3,360 KB (XC7VX1140T)
    - DSP切片: 17,700 (XC7VX1140T)
    - DSP性能: 67,680 GMAC/s (XC7VX1140T)
    - 内存接口: 1,866 Mb/s (XC7VX1140T)
    - I/O引脚: 1,200 (XC7VX1140T)
    - I/O电压: 1.2V–3.3V (XC7VX1140T)

    产品特点和优势


    1. 先进的高性能力逻辑:基于真实的6输入查找表(LUT)技术,可配置为分布式内存。
    2. 高性能选择IO:支持高达1,866 Mb/s的DDR3接口。
    3. 高速串行连接:内置多吉比特收发器,最高可达28.05 Gb/s。
    4. 用户可配置模拟接口:包含双12位1 MSPS模数转换器,集成热传感器和电源传感器。
    5. 强大的时钟管理模块:结合相位锁定环(PLL)和混合模式时钟管理(MMCM)模块,提供高精度和低抖动。

    应用案例和使用建议


    Xilinx 7系列FPGA适用于各种复杂的应用场景,例如高速通信、图像处理和信号处理。在这些应用中,可以通过利用其高性能和灵活配置的特点,进行更高效的数据处理和传输。使用时建议重点关注数据接口和电源管理的设计,以确保系统的稳定性和可靠性。

    兼容性和支持


    Xilinx 7系列FPGA与其他标准硬件接口兼容,例如PCI Express、GTX、GTH和GTZ收发器。厂商提供了详细的文档和支持服务,包括软件开发工具包(SDK)、编程指南和社区支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源连接和配置文件是否正确。 |
    | 数据传输不稳定 | 重新配置收发器设置,检查时钟管理和电源稳定性。 |
    | 设备过热 | 调整散热方案,确保良好通风和合适的温度控制。 |

    总结和推荐


    Xilinx 7系列FPGA提供了卓越的性能和灵活性,适用于多种高性能应用。这些产品具有极高的逻辑密度、强大的计算能力和高效的I/O接口,是构建先进电子系统和复杂嵌入式设计的理想选择。强烈推荐给寻求高性能和可靠性的工程团队。
    以上是对Xilinx 7系列FPGA的技术手册内容进行了详细整理和总结,希望能为读者提供全面且有价值的信息。

XC7VX690T-2FFG1761I参数

参数
最大工作供电电压 1.03V
最小工作供电电压 970mV
总RAM位数 6.459961MB
LAB/CLB数量 54150
逻辑元件数量 693120
长*宽*高 42.5mm(长度)*42.5m(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

XC7VX690T-2FFG1761I厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC7VX690T-2FFG1761I数据手册

厂牌 PDF简要描述 下载
XILINX 现场可编程门阵列(FPGA) XILINX XC7VX690T-2FFG1761I XC7VX690T-2FFG1761I数据手册

XC7VX690T-2FFG1761I封装设计

查看详情并下载
Symbol
Footprint
3D Model
