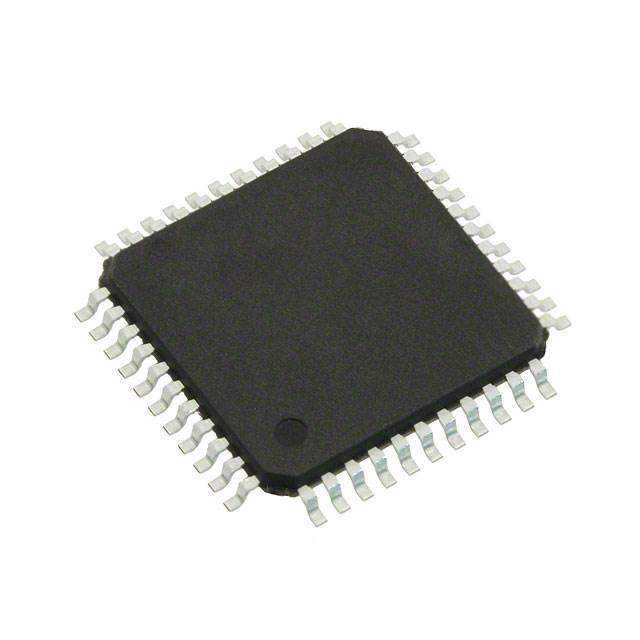

XC18V512VQG44C

厂牌: XILINX
产品描述: 512Kbit 3V 3.6V QFP-44
供应商型号:
供应商:
标准整包数: 0
XILINX 可编程只读存储器(PROM) XC18V512VQG44C

XC18V512VQG44C概述

    XC18V00 系列现场可编程配置PROM

    产品简介


    XC18V00系列是一款现场可编程配置PROM(可编程只读存储器),适用于Xilinx FPGA(现场可编程门阵列)的配置。该系列产品提供了一个简单易用且成本效益高的方法来重新编程和存储Xilinx FPGA的配置比特流。本系列PROM提供了多种型号,包括4兆位、2兆位、1兆位和512千位,能够满足不同容量需求的应用。

    技术参数


    - 耐久性: 支持20,000次程序/擦写周期,保证了长期可靠的使用。
    - 工作温度范围: 支持工业级电压和温度范围(-40°C 至 +85°C)内的程序/擦写操作。
    - 接口支持: 兼容IEEE Std 1149.1边界扫描(JTAG)标准,通过JTAG命令可以启动标准FPGA配置。
    - 数据传输模式: 可以通过串行慢速/快速配置(最高可达33 MHz)或并行配置(最高可达264 Mb/s,在33 MHz下)两种模式进行数据传输。
    - 电源管理: 具备5V耐受引脚,支持接受5V、3.3V和2.5V信号;支持3.3V或2.5V输出能力。
    - 封装形式: 提供PC20、SO20、PC44、VQ44等不同的封装形式,便于不同应用场景的集成。
    - 安全特性: 具备先进的数据安全功能,可以防止未经授权的JTAG读取,提供设计保护。

    产品特点和优势


    - 易用性: 配置过程简便,能够轻松实现Xilinx FPGA的配置和再配置。
    - 高性能: 支持高达33 MHz的数据传输速率,适应高速应用需求。
    - 灵活性: 通过Cascadable特性支持多颗PROM的级联,方便存储较长或多个比特流。
    - 可靠性: 拥有长达20年的数据保持时间,确保长时间稳定运行。
    - 高安全性: 提供高级数据安全选项,有效防止数据泄露,保障用户利益。

    应用案例和使用建议


    XC18V00系列广泛应用于通信、医疗、消费电子等多个领域。例如,在通信设备中,它可以作为信号处理模块的核心组件,帮助实现高效的信号转换和处理。在使用过程中,我们建议注意以下几点:
    - 正确设置: 在初始设置阶段,需根据具体应用场景正确配置相关参数,如数据传输模式和电源电压。
    - 安全防护: 使用时应开启安全特性,避免数据被未经授权访问。
    - 定期检查: 定期检查系统状态,确保PROM处于良好工作状态,提高系统的稳定性。

    兼容性和支持


    XC18V00系列与多种Xilinx FPGA兼容,包括XC2VP系列、XC2V系列和XC3S系列等。此外,还提供了丰富的设计支持工具,如Xilinx ISE™ Foundation™软件包,帮助用户高效完成设计开发工作。厂商提供详尽的技术文档和支持服务,包括常见问题解答和技术咨询,确保用户能够顺利使用产品。

    常见问题与解决方案


    1. 问题: 程序期间出现数据错误。
    - 解决方案: 检查连接线缆和JTAG接口,确保所有连接均正确无误。同时确认编程参数设置是否正确。

    2. 问题: 数据传输速率不达标。
    - 解决方案: 检查电源电压是否符合要求,确认数据传输模式选择正确,并调整相关设置。
    3. 问题: 无法识别安全设置。
    - 解决方案: 请确认安全设置已正确配置并保存。必要时可以尝试重新初始化PROM。

    总结和推荐


    总体来看,XC18V00系列现场可编程配置PROM在易用性、灵活性和可靠性方面表现出色,特别适合需要高可靠性的应用场景。其强大的兼容性及详细的支持文档使得产品易于集成到各种系统中。如果您正在寻找一款能够满足复杂应用需求的高可靠配置存储解决方案,XC18V00系列是一个值得推荐的选择。

XC18V512VQG44C参数

参数
最大时钟频率 -
最大供电电流 -
最大工作供电电压 3.6V
数据总线宽度 -
组织 -
接口类型 -
编程电压 -
最小工作供电电压 3V
存储容量 512Kbit
通用封装 QFP-44
应用等级 商业级
零件状态 在售

XC18V512VQG44C厂商介绍

Xilinx(赛灵思)是一家全球领先的可编程逻辑解决方案提供商,总部位于美国加利福尼亚州。公司成立于1984年,专注于FPGA(现场可编程门阵列)、SoC(系统级芯片)和3D IC等技术的研发和制造。

Xilinx的主营产品主要分为以下几类:
1. FPGA:包括7系列、Virtex系列、Kintex系列等,广泛应用于通信、工业、汽车、消费电子等领域。
2. SoC:如Zynq系列,集成了ARM处理器和FPGA,适用于高性能计算、视频处理等应用。
3. 3D IC:通过堆叠技术实现芯片间的高速互连,提高性能和集成度。

Xilinx的优势主要体现在:
1. 灵活性:FPGA和SoC产品可编程,可根据客户需求定制功能,适应不断变化的市场。
2. 性能:提供高性能的解决方案,满足高速数据处理和复杂计算的需求。
3. 低功耗:优化设计,降低功耗,延长电池寿命,适用于移动和便携设备。
4. 快速上市:可编程解决方案缩短产品开发周期,加速产品上市。

XC18V512VQG44C数据手册

厂牌 PDF简要描述 下载
XILINX 可编程只读存储器(PROM) XILINX XC18V512VQG44C XC18V512VQG44C数据手册

XC18V512VQG44C封装设计

查看详情并下载
Symbol
Footprint
3D Model
