64403103111000

厂牌: WURTH
产品描述: Wurth Elektronik 同轴转接头, SMA 到 SMA, 插座, 阻抗50Ω, 直向
供应商型号: 10B-3583901-4
供应商: 国内现货
标准整包数: 1

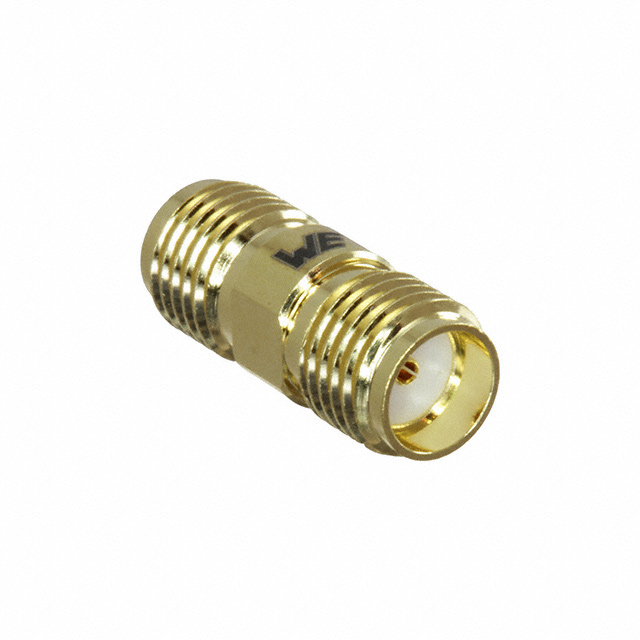

WURTH 同轴连接器(RF) - 适配器 64403103111000

64403103111000概述

    电子元器件产品技术手册

    1. 产品简介


    这款由Würth Elektronik eiSos GmbH & Co. KG生产的SMA接头同轴适配器(产品型号:64403103111000)专为通用电子设备设计开发。它采用标准的SMA接头,适用于广泛的电子应用领域,如通信设备、测试仪器等。该适配器的主要功能是将两个SMA接头连接起来,确保信号传输的稳定性和可靠性。

    2. 技术参数


    - 尺寸: 15.2 mm
    - 连接器类型: SMA接头
    - 绝缘材料: 聚四氟乙烯(PTFE)
    - 中心接触件材料: 铍铜
    - 中心接触件电镀: 金(最小厚度0.76 µm),底层镍
    - 主体材料: 黄铜
    - 主体电镀: 金(最小厚度0.076 µm),底层镍
    - 接口标准: MIL-STD-348
    - 操作温度范围: -65°C 至 +165°C
    - 频率范围: 直流至18 GHz
    - 阻抗: 50 Ω
    - 电压驻波比(VSWR): 直流至18 GHz 1.3 最大值
    - 插入损耗: 直流至18 GHz 0.16 dB最大值
    - 绝缘电阻: 500 V (DC)下120秒 5000 MΩ最小值
    - 接触电阻:
    - 初始: 最大3 mΩ
    - 试验后: 最大4 mΩ
    - 耐压: 500 V (AC) 60秒 1000 V (RMS)最小值
    - 工作电压: 海拔高度下的最小335 V (RMS)
    - 机械特性:
    - 中心接触件保持力(轴向): 26.7 N最小值
    - 插拔寿命: 500次循环
    - 推荐插拔扭矩: 57 Ncm

    3. 产品特点和优势


    该SMA接头同轴适配器具有以下独特优势:
    - 宽温度范围: 操作温度从-65°C到+165°C,适合各种极端环境条件。
    - 高可靠性和稳定性: 良好的机械和电气性能保证了长期稳定的工作状态。
    - 良好的兼容性: 严格按照MIL-STD-348标准设计,保证与其他SMA接头的良好互连性。
    - 低插入损耗: 插入损耗仅为0.16 dB,确保信号传输的高效性和准确性。
    - 宽频带覆盖: 支持直流至18 GHz的频率范围,适应多种应用需求。

    4. 应用案例和使用建议


    该SMA接头同轴适配器广泛应用于通信系统、测试仪器、雷达系统等领域。例如,在一个测试系统中,该适配器可用于连接不同类型的测量设备,以确保测试数据的准确性和可靠性。
    使用建议:
    - 在安装过程中,要特别注意避免过度施加扭矩,以免损坏接触点。
    - 使用专用的清洁剂进行清洗,避免对适配器造成损害。
    - 在特殊环境下使用时,需事先咨询制造商并进行必要的验证。

    5. 兼容性和支持


    该产品兼容其他SMA接头的产品,但由于特定设计原因,建议与Würth Elektronik eiSos GmbH & Co. KG提供的其他配件一起使用以获得最佳效果。Würth Elektronik提供详尽的技术支持和售后服务,用户可以通过其官方网站或技术支持热线获取帮助。

    6. 常见问题与解决方案


    问题1: 如何确保清洁剂不会影响适配器的性能?
    - 解决方案: 使用无机酸、挥发性溶剂且不含残留物的清洁剂,最好先进行浸渍测试以确认无损坏。
    问题2: 如何判断适配器是否已损坏?
    - 解决方案: 参照产品手册中的机械和电气特性指标进行检测,如有疑问请联系Würth Elektronik技术支持。

    7. 总结和推荐


    综上所述,该SMA接头同轴适配器具有出色的机械和电气性能,适用于广泛的电子应用领域。考虑到其稳定的工作性能、宽温度范围和支持的频率范围,我们强烈推荐在需要高可靠性的环境中使用此适配器。对于用户而言,确保正确使用和定期维护是保障其长期可靠工作的关键。

64403103111000参数

参数
中心触头镀层
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Jack至Jack,插座至插座
最大频率 18GHz
紧固类型 -
长*宽*高 15.2mm(长度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装

64403103111000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

64403103111000数据手册

厂牌 PDF简要描述 下载
WURTH 同轴连接器(RF) - 适配器 WURTH 64403103111000 64403103111000数据手册

64403103111000封装设计

查看详情并下载
Symbol
Footprint
3D Model
