691312710003

厂牌: WURTH

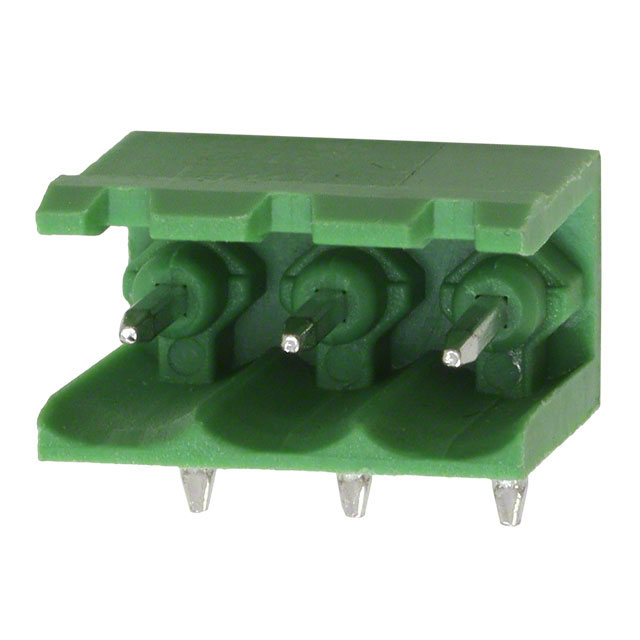

产品描述: Wurth Elektronik 5.0mm间距3p插拔式接线端子 插座头, 3127系列, 300.0 v, 焊接
供应商型号: 732-2806-ND
供应商: Digi-Key
标准整包数: 1

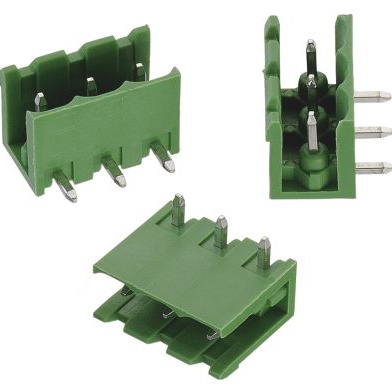

WURTH 接线座- 接头/插头和插口 691312710003

691312710003概述


    产品简介


    SERIE 3137 - 5.00mm Open Horizontal PCB Header
    SERIE 3137是一款专为印刷电路板(PCB)设计的水平开放式5.00毫米间距插头。该系列产品主要应用于需要高可靠性和高效连接的场合,如通信设备、工业自动化系统、医疗设备和消费电子产品等。

    技术参数


    以下是SERIE 3137的技术规格:
    | 参数 | 值 |

    | 尺寸 | 5.00mm |
    | 材料 | 绝缘体:PBT, PA66 |
    | 燃烧等级 | UL94-V0 |
    | 颜色 | 绿色 |
    | 接触材料 | 黄铜 |
    | 焊接尾端电镀 | 锡 |
    | 操作温度范围 | -40°C 至 105°C |
    | 电流容量 | 20A |
    | 工作电压 | 300VAC |
    | 耐压 | 1.6kV (初版) / 2.5kV (升级版) |
    | 接触电阻 | 最大20mΩ |
    | 认证 | cULus VDE, E315414, 40023195 |

    产品特点和优势


    1. 可靠性高:SERIE 3137采用了黄铜接触材料和耐高温的绝缘体,能够在极端环境下保持稳定性能。
    2. 环保认证:产品符合RoHS标准,无铅且环保。
    3. 电气性能卓越:额定电流高达20A,耐压能力达到1.6kV(初版)/2.5kV(升级版),适用于多种高压应用。
    4. 操作简便:采用5.00mm的标准间距,便于与各种电路板匹配。

    应用案例和使用建议


    应用案例:
    SERIE 3137广泛应用于电信设备中,例如交换机、路由器和其他网络设备。此外,在工业自动化控制系统中也得到广泛应用,用于传感器和执行器之间的连接。
    使用建议:
    1. 在焊接过程中,建议使用波峰焊工艺,避免损坏插头。
    2. 在选择配套部件时,确保与5.00mm间距相匹配,以保证最佳连接效果。

    兼容性和支持


    SERIE 3137支持与多种电路板的连接,其标准间距使得它易于与其他标准化组件兼容。制造商提供了详细的安装指南和技术支持服务,帮助客户更好地了解和使用这款产品。

    常见问题与解决方案


    1. 问题:插头接触不良
    - 解决方案: 检查插头和插座的接触面是否清洁,如有污垢需清理干净。
    2. 问题:焊接过程中出现损坏
    - 解决方案: 使用波峰焊工艺,严格按照焊接流程进行操作。
    3. 问题:温度过高导致接触电阻增加
    - 解决方案: 检查散热措施是否到位,确保插头工作在规定的温度范围内。

    总结和推荐


    SERIE 3137凭借其高可靠性和卓越的电气性能,成为许多高要求应用的理想选择。其兼容性强,环境友好,且附带详细的技术支持,使其在市场上具有很强的竞争力。如果您正在寻找一款能够满足苛刻条件的PCB插头,SERIE 3137无疑是一个值得考虑的选择。

691312710003参数

参数
长*宽*高 15mm(长度)*8.5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

691312710003厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691312710003数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691312710003 691312710003数据手册

691312710003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8625 ¥ 7.2881
10+ $ 0.7128 ¥ 6.0232
100+ $ 0.5307 ¥ 4.4845
200+ $ 0.4998 ¥ 4.2235
400+ $ 0.468 ¥ 3.9546
库存: 447
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.28
