691235610001

产品分类: 接线板-线至板
厂牌: WURTH

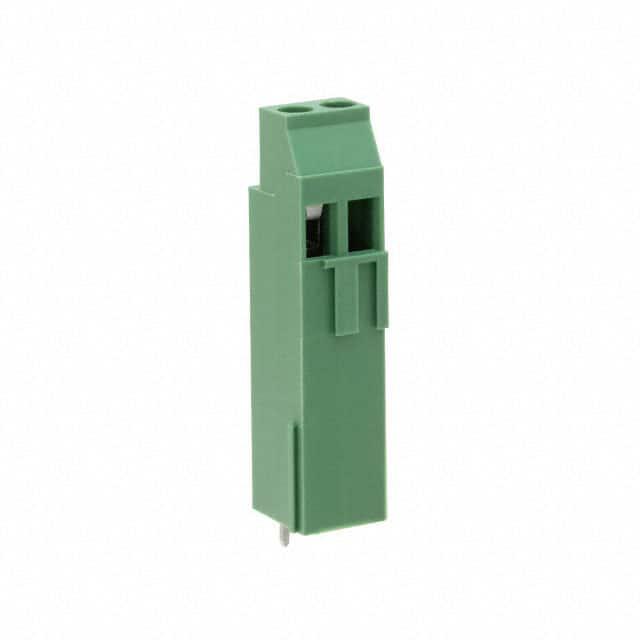

产品描述: Wurth Elektronik PCB端子台 2356系列, 1路, 通孔安装, 焊接端接, 绿色
供应商型号: 732-10993-ND
供应商: Digi-Key
标准整包数: 1
WURTH 接线板-线至板 691235610001

691235610001概述


    产品简介


    这款电子元器件是一款水平安装的接线端子(型号:WR-TBL),适用于通用电子设备。该产品主要应用于工业自动化、电力控制、通信设备等领域。它具有高可靠性和广泛的适用性,能够在各种环境下稳定工作。

    技术参数


    - 外形尺寸:
    - 长度:10.16 mm
    - 引脚间距:10.16 mm
    - 引脚类型:1A(单极)
    - 电气特性:
    - 额定电流:20 A
    - 工作电压:300 V (AC)
    - 耐压值:1600 V (AC),持续时间1分钟
    - 接触电阻:小于20 mΩ
    - 紧固力矩:0.5 Nm
    - 焊锡温度范围:
    - 预热温度(最低):100 °C
    - 预热温度(典型):120 °C
    - 预热温度(最高):130 °C
    - 峰值温度(典型):250 °C
    - 峰值温度(最高):260 °C
    - 环境适应性:
    - 操作温度范围:-30 °C 至 +120 °C
    - 绝缘材料:PA6/66,阻燃等级UL94 V-0

    产品特点和优势


    - 高可靠性:设计符合严格的电气和机械要求,确保在各种环境下的稳定性。
    - 易于安装:采用水平安装设计,便于布线和维护。
    - 抗振动和冲击:采用螺丝固定设计,提高了接线端子的稳固性。
    - 宽泛的应用范围:适用于多种电子设备,如自动化控制系统、通信系统等。

    应用案例和使用建议


    - 工业自动化设备:用于工厂自动化系统中的传感器和执行器之间的连接,提供稳定的信号传输。
    - 通信设备:用于网络通信设备中的电源管理和信号分配,确保设备的稳定运行。
    - 电力控制设备:用于配电系统中的电路保护和控制,提高系统的安全性。
    使用建议:
    - 在焊接过程中,必须严格按照规定的焊接温度曲线进行,以确保焊点质量。
    - 在清洗过程中,避免使用强酸或腐蚀性的清洁剂,以免损坏端子表面。
    - 使用过程中应避免过度操作,以防损坏内部结构。

    兼容性和支持


    该产品可以与其他品牌的同类产品配合使用,但不保证性能一致性。制造商提供了详细的技术支持和售后服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    - Q: 产品不能正常连接怎么办?
    - A: 检查引脚是否有损伤或变形,必要时更换新的端子。
    - Q: 端子的紧固力矩过大导致连接不稳定怎么办?
    - A: 调整紧固力矩至0.5 Nm的标准范围内,确保连接稳固。
    - Q: 如何处理接线端子的磨损?
    - A: 可以使用专用工具进行修复或更换新的端子。

    总结和推荐


    综上所述,这款电子元器件具备优良的电气性能和可靠的机械特性,适合广泛的应用场景。特别是对于需要高稳定性和可靠性的工业自动化和通信系统而言,具有很高的推荐价值。如果您正在寻找一款高性能且可靠的接线端子,不妨考虑选择这款产品。

691235610001参数

参数
长*宽*高 10.16mm*12.2mm*45mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

691235610001厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691235610001数据手册

厂牌 PDF简要描述 下载
WURTH 接线板-线至板 WURTH 691235610001 691235610001数据手册

691235610001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.668 ¥ 22.5446
10+ $ 2.1967 ¥ 18.5623
50+ $ 1.9161 ¥ 16.0353
100+ $ 1.7157 ¥ 14.3582
500+ $ 1.6165 ¥ 13.5279
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.54
