620305124022

厂牌: WURTH
产品描述: Wurth Elektronik 2.0mm间距5p单排排针 线对板连接器, WR-WTB系列, 直角, 表面
供应商型号: 2984285
供应商: 海外现货
标准整包数: 1

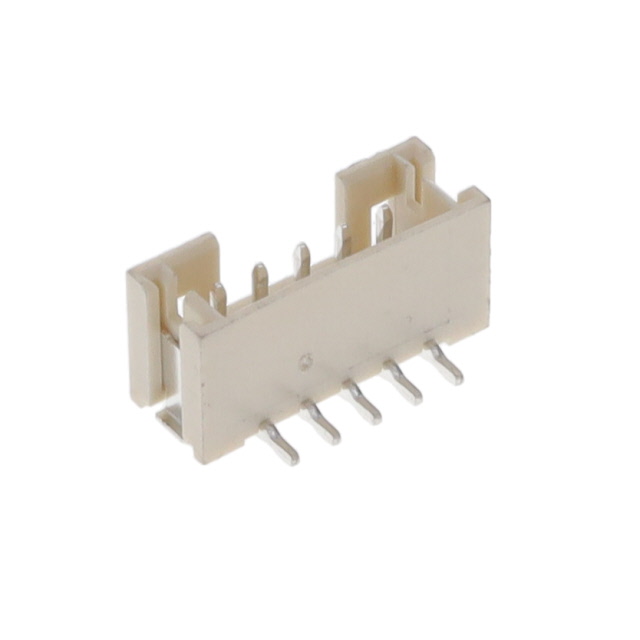

WURTH 矩形连接器 - 针座 - 公插针 620305124022

620305124022概述


    产品简介


    本文介绍的是适用于表面贴装技术(SMT)的2.00毫米间距垂直带罩插头连接器。该电子元器件主要应用于消费电子、通信设备、工业自动化及汽车电子等领域。这类连接器凭借其小巧的体积、稳定的接触电阻以及出色的电气性能,在诸多应用场景中发挥着关键作用。

    技术参数


    - 尺寸规格: A=2.00 x (针数-1),B=2.00 x (针数-1)+5.90
    - 材料:
    - 绝缘体:尼龙9T
    - 接触材料:铜合金
    - 接触电镀:锡
    - 电气特性:
    - 电流容量:2A
    - 工作电压:100V AC
    - 绝缘电阻:>1000兆欧
    - 耐压强度:800V AC/分钟
    - 接触电阻:≤20毫欧
    - 环境条件:
    - 操作温度范围:-25℃至85℃
    - 符合RoHS标准,无铅
    - 质量等级:
    - 循环次数:25次

    产品特点和优势


    这款2.00毫米间距垂直带罩插头连接器具有出色的机械稳定性,能承受高达25次的插拔循环,保证长时间稳定的工作状态。它还采用了高阻燃等级的尼龙材料制成的绝缘体,且具备UL94-V0防火等级。此外,该连接器通过了严格的测试标准并取得认证,确保其符合国际质量要求。

    应用案例和使用建议


    这种连接器非常适合用于需要高可靠性连接的应用场景,例如工业控制板、智能家居系统及汽车电子设备。在实际使用过程中,用户需注意保持连接器内部清洁以避免接触不良现象的发生。另外,在焊接时,应遵循JEDEC标准的无铅回流焊接流程,以确保良好的焊接效果和长期可靠性。

    兼容性和支持


    该产品可广泛适配各种不同的印刷电路板布局设计,确保安装便捷。此外,制造商提供了全面的技术支持服务,包括产品选型指导、组装说明和技术咨询服务等,以便客户更好地利用此款连接器的优势。

    常见问题与解决方案


    - Q: 插拔时感觉卡顿怎么办?
    - A: 首先检查是否有异物进入导致卡顿。如有,则需要清理后再进行插拔操作。如果依然存在问题,可能是因为接触件变形或损坏,建议联系供应商更换新件。
    - Q: 长期使用后,为什么会出现接触电阻增大的情况?
    - A: 可能是由于氧化或污染导致。定期进行清洁可以有效缓解这一问题。若效果不佳,可能需要考虑更换新的连接器。

    总结和推荐


    总的来说,这款2.00毫米间距垂直带罩插头连接器凭借其卓越的性能表现和广泛的适用范围,成为众多行业客户的首选。无论是对连接可靠性的高要求还是对于环保标准的严格把控,它都表现出色。因此,我强烈推荐这一产品给需要高性能连接解决方案的工程师和技术人员。

620305124022参数

参数
针脚数 5pin
间距-配接 2mm
排数 1
排距 -
触头镀层 - 配接
类型 Detent Lock,Header
触头镀层厚度 - 配接 -
额定电流 2A
颜色 米黄色
防护等级 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

620305124022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

620305124022数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 620305124022 620305124022数据手册

620305124022封装设计

查看详情并下载
Symbol
Footprint
3D Model
